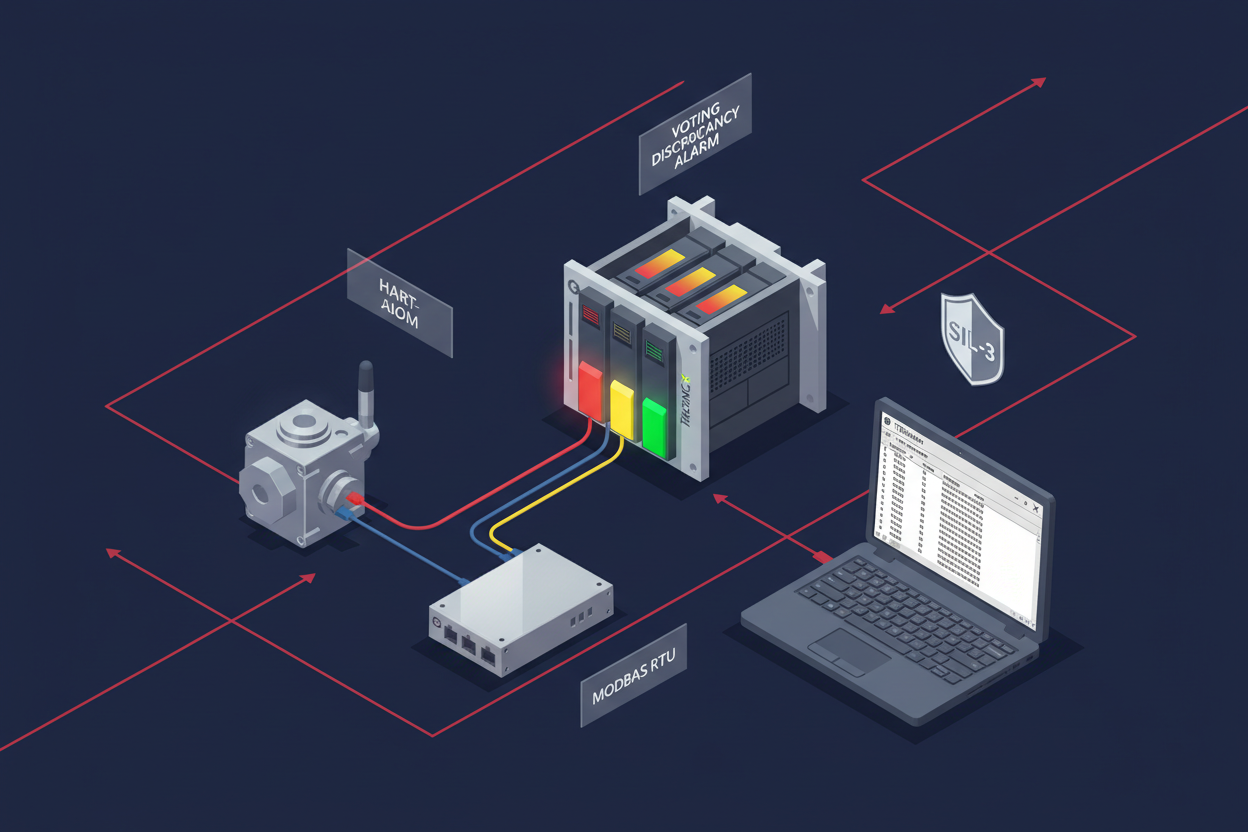

Диагностика неисправностей системы безопасности Triconex TMR: пошаговое руководство по интеграции протокола HART

Triconex TMR Safety System Fault Diagnosis: A Step-by-Step HART Protocol Integration Guide

В: Как архитектура Triconex TMR защищает от сбоев?

Контроллеры безопасности Triconex основаны на технологии тройного модульного резервирования (TMR). Каждый модуль ввода-вывода содержит три независимых сигнальных канала, поэтому одиночная точка отказа не может вывести из строя всю систему. Три основных процессора обмениваются данными через высокоскоростную шину TriBus, а механизм голосования «2 из 3» обеспечивает безопасное и непрерывное управление процессом. Эта архитектура доказала свою надежность на более чем 19 000 установленных систем по всему миру.

Каждый канал TMR обрабатывает входные данные независимо. Логика голосования сравнивает все три результата перед формированием выхода. При возникновении расхождения система автоматически выдает диагностическую тревогу и изолирует неисправный канал. Основной процессорный модуль Triconex 3008N Tricon V10 является ядром TMR-процессора и поддерживает до 118 модулей ввода-вывода, а Основной шасси Invensys 8110N2 обеспечивает физическую шину для построения систем Tricon V10 TMR.

В: Как интегрировать полевые устройства HART с Triconex SIS?

Протокол HART накладывает цифровую связь на аналоговый сигнал 4–20 мА, позволяя инженерам получать диагностические данные без прерывания аналоговой петли. При интеграции передатчиков HART с Triconex SIS необходимо правильно настроить адресацию мастер-слейв HART:

  • Шаг 1: Установите адрес опроса устройства HART (0–15). Адрес 0 поддерживает только одно устройство на конвертер. Адреса 1–15 позволяют подключать до 8 устройств на один модем HART.
  • Шаг 2: Настройте шлюз HART-to-Modbus. Установите скорость передачи Modbus RTU (обычно 9600 или 19200 бод). Назначьте адреса Modbus слейвов (1–255) каждому шлюзу.
  • Шаг 3: Отобразите динамические переменные HART (PV, SV, TV, QV) в регистры хранения Modbus, начиная с адреса 0x00100. Проверьте целостность данных, считав значения регистров обратно.
  • Шаг 4: Подключите выход Modbus от шлюза к коммуникационному модулю Triconex. Коммуникационный модуль Triconex 4351B и Коммуникационный модуль Triconex 4352AN TCM поддерживают настройку порта Modbus RTU в TriStation 1131.

Важно: Связь HART часто прерывается из-за проблем с сопротивлением петли. Общее сопротивление петли должно находиться в пределах 230–1100 Ом. Всегда проверяйте сопротивление петли перед вводом в эксплуатацию.

В: Какие наиболее распространённые сценарии сбоев и как их диагностировать?

Системы Triconex создают подробные диагностические записи, доступные через дисплей системной диагностики или программное обеспечение TriStation.

  • Светодиод неисправности модуля активен: Проверьте статусный код модуля в диагностическом буфере. Код 0x02 указывает на внутренний сбой электроники. Замените модуль онлайн, если доступен горячий резерв.
  • Тайм-аут связи на порту Modbus: Проверьте заземление экрана кабеля RS-485. Убедитесь, что длительность кадра Modbus RTU превышает 3,5 символа. Отрегулируйте задержку между кадрами в настройках коммуникации Triconex.
  • Сигнал тревоги о расхождении голосования: Сравните диагностические переменные трёх процессоров (D1, D2, D3). Если один канал постоянно отклоняется, возможно, потребуется замена соответствующего модуля ввода-вывода. Запустите встроенный самотест (BIST) для проверки аппаратной целостности.
  • Устройство HART не отвечает: Используйте портативный коммуникатор HART (например, Emerson 475 или ABB 691) для прямого опроса устройства. Если и коммуникатор не отвечает, проверьте полевую проводку и напряжение питания (минимум 7 В постоянного тока на клеммах устройства).

В: Каковы лучшие практики профилактического обслуживания Triconex SIS?

  • Планируйте квартальные проверочные тесты для всех функций безопасности (SIF).
  • Документируйте каждую замену модуля с указанием версии прошивки и даты.
  • Всегда держите запасные модули ввода-вывода, предварительно настроенные в TriStation.
  • Никогда не изменяйте логику безопасности без соблюдения процедуры управления изменениями (MOC).
  • Поддерживайте подробный запас запасных частей — основной процессор Triconex MP3009 поддерживает до 118 модулей ввода-вывода.
  • Убедитесь, что все обновления прошивки соответствуют требованиям функциональной безопасности IEC 61508 перед внедрением.

Какой ключевой совет по действиям?

Системы Triconex TMR обеспечивают непревзойденную безопасность при правильном обслуживании. Освойте путь интеграции HART-to-Modbus и следуйте описанным диагностическим шагам при каждом сбое. Регулярно создавайте резервные копии конфигураций TriStation и поддерживайте актуальный запас запасных частей. Инвестируйте в регулярное обучение — надежность вашей SIS зависит от квалификации инженеров, которые её обслуживают.

Автор: Чжан Вэймин — инженер по промышленной автоматизации с более чем 10-летним опытом работы с ПЛК, АСУ ТП и системами управления.

Показать все
Сообщения в блоге
Показать все

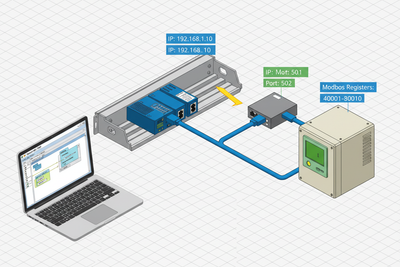

Allen-Bradley ControlLogix Modbus TCP Setup: RSLogix 5000 Configuration Guide
