Calibración de Manómetros Usando un Comparador: Procedimiento, Análisis de Errores y Verificación de Histéresis

Pressure Gauge Calibration Using a Comparator: Procedure, Error Analysis, and Hysteresis Checks

Comprendiendo el Método del Comparador

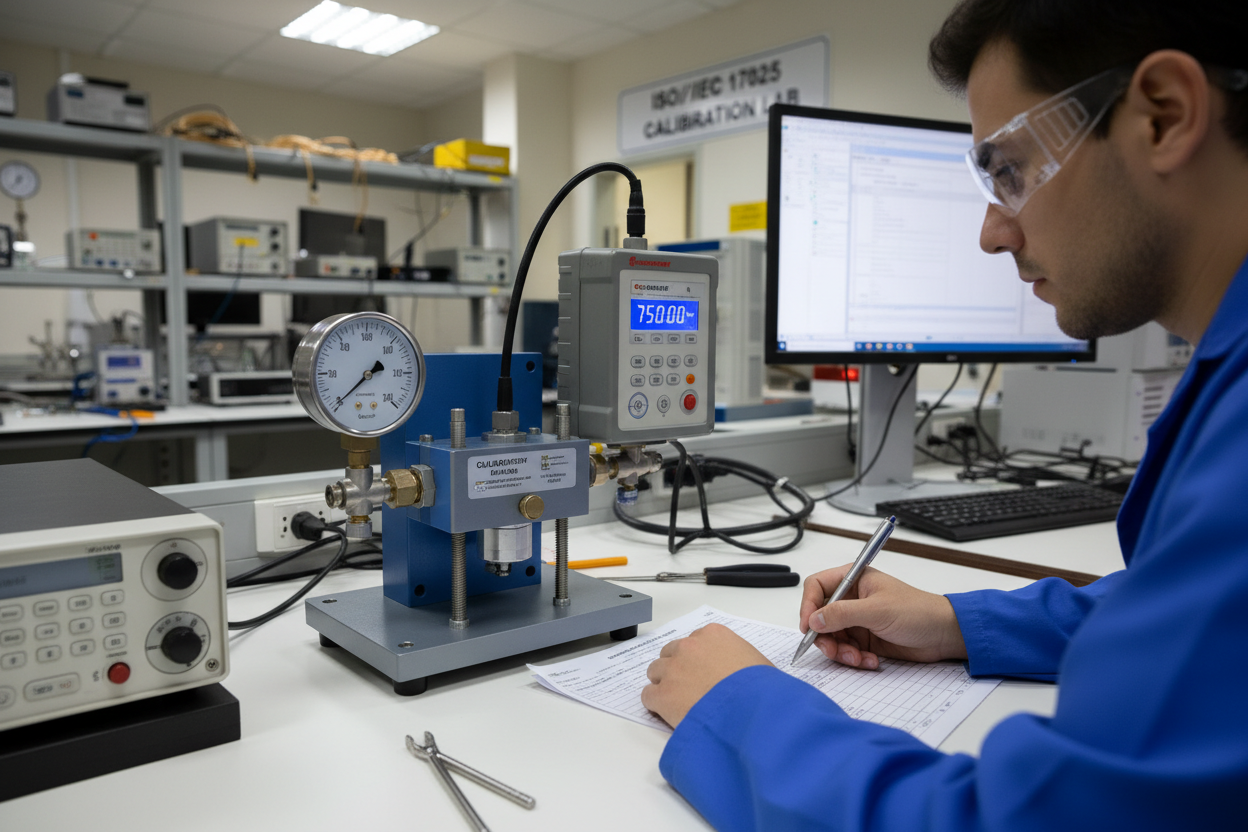

Un comparador de presión genera y mantiene una presión estable simultáneamente en el manómetro de prueba y en el manómetro maestro. Primero, el comparador aplica presión a través de un fluido hidráulico o neumático. Segundo, ambos manómetros leen la misma presión aplicada. La diferencia entre la lectura del manómetro de prueba y la lectura del manómetro maestro define el error en cada punto de prueba. Además, al probar puntos de presión ascendentes y descendentes, los técnicos pueden cuantificar la histéresis — la diferencia entre las lecturas ascendentes y descendentes a la misma presión nominal. Transmisores electrónicos de presión de alta precisión como el Transmisor de Presión Yokogawa DPharp EJA Series se utilizan comúnmente como instrumentos de referencia maestros en configuraciones de calibración con comparadores debido a su precisión trazable y salida HART.

Configuración del Equipo y Seguridad

Seleccione un comparador clasificado para la presión de escala completa del manómetro bajo prueba. Por ejemplo, un manómetro ABB de 0 a 1000 psi requiere un comparador capaz de generar al menos 1000 psi con resolución fina. Monte el manómetro maestro en un puerto y el manómetro de prueba en el puerto opuesto. Asegúrese de que ambas conexiones estén herméticas antes de continuar. Además, verifique que el manómetro maestro tenga un certificado de calibración válido y trazable a un instituto nacional de metrología. En los módulos de presión de referencia Emerson Rosemount, revise la fecha de la etiqueta de calibración antes de cada uso. Siempre use gafas de seguridad al presurizar comparadores hidráulicos por encima de 500 psi.

Procedimiento de Calibración Paso a Paso

  • Paso 1: Registre la lectura cero del manómetro de prueba sin presión aplicada. Si la aguja no descansa en cero, anote el desplazamiento como error cero.
  • Paso 2: Aplique presión lentamente hasta alcanzar el 25% de la escala completa. Permita que la presión se estabilice durante al menos 30 segundos. Registre tanto la lectura del manómetro maestro como la del manómetro de prueba.
  • Paso 3: Aumente la presión al 50%, luego al 75% y finalmente al 100% de la escala completa. Registre ambas lecturas en cada punto.
  • Paso 4: Al 100%, mantenga la presión durante un minuto para verificar fugas. Cualquier caída de presión indica una fuga en la conexión, no un error del manómetro.
  • Paso 5: Disminuya la presión lentamente pasando por 75%, 50% y 25%. Registre ambas lecturas en la bajada.
  • Paso 6: Regrese a presión cero y registre la lectura final de cero.
  • Paso 7: Calcule el error en cada punto restando la lectura del manómetro maestro de la lectura del manómetro de prueba.
  • Paso 8: Calcule el error de histéresis en cada punto intermedio restando la lectura descendente de la lectura ascendente.

Tolerancia de Error y Ajuste

Los manómetros de tubo Bourdon de uso general suelen tener una precisión de ±1% de la escala completa. Los manómetros de prueba usados como referencia deben ser al menos cuatro veces más precisos. Por lo tanto, un manómetro de grado A requiere un manómetro maestro con precisión de ±0.25% o mejor. El Transmisor de Presión de Manómetro Yokogawa EJA530E con su sensor resonante de silicio DPharp proporciona la precisión inferior al 0.1% requerida para servicio de referencia maestro en aplicaciones de calibración de manómetros.

Si el error en algún punto excede la tolerancia permitida, primero verifique el desplazamiento cero. Un desplazamiento uniforme en todos los puntos generalmente indica un problema de ajuste de cero. Sin embargo, errores que aumentan proporcionalmente con la presión sugieren deriva de rango o deformación del tubo Bourdon. En tales casos, reemplace el manómetro en lugar de intentar un ajuste en campo en modelos sellados de tubo Bourdon. Los manómetros de presión ABB con tubos Bourdon soldados están sellados de fábrica y no son ajustables en campo.

Problemas Comunes en Campo

Las fallas de repetibilidad a menudo provienen de fluido contaminado en el comparador. Partículas atrapadas en las válvulas de retención causan fluctuaciones de presión durante la estabilización. Además, conexiones de manómetro demasiado apretadas pueden deformar las roscas del casquillo, introduciendo atascos mecánicos en el enlace del tubo Bourdon. Siempre use una llave en el hexágono del manómetro, nunca en la carcasa. En los módulos electrónicos de referencia Emerson Rosemount, un voltaje bajo de batería puede causar lecturas inestables. Reemplace las baterías antes de cada sesión de calibración si el módulo ha estado almacenado por más de 90 días.

Conclusión y Recomendaciones

La calibración de manómetros de presión requiere más que una verificación en un solo punto. Pruebe toda la escala en intervalos del 25% en ambas direcciones, ascendente y descendente. Cuantifique la histéresis y el desplazamiento cero antes de aceptar o rechazar un manómetro. Finalmente, siempre use un manómetro maestro con certificación trazable válida y archive registros completos para estar listo para auditorías. Una calibración adecuada protege la calidad del proceso y la seguridad de la planta.

Autor: Zhang Hao es un ingeniero de automatización industrial con más de 10 años de experiencia en PLC, DCS y sistemas de control.
