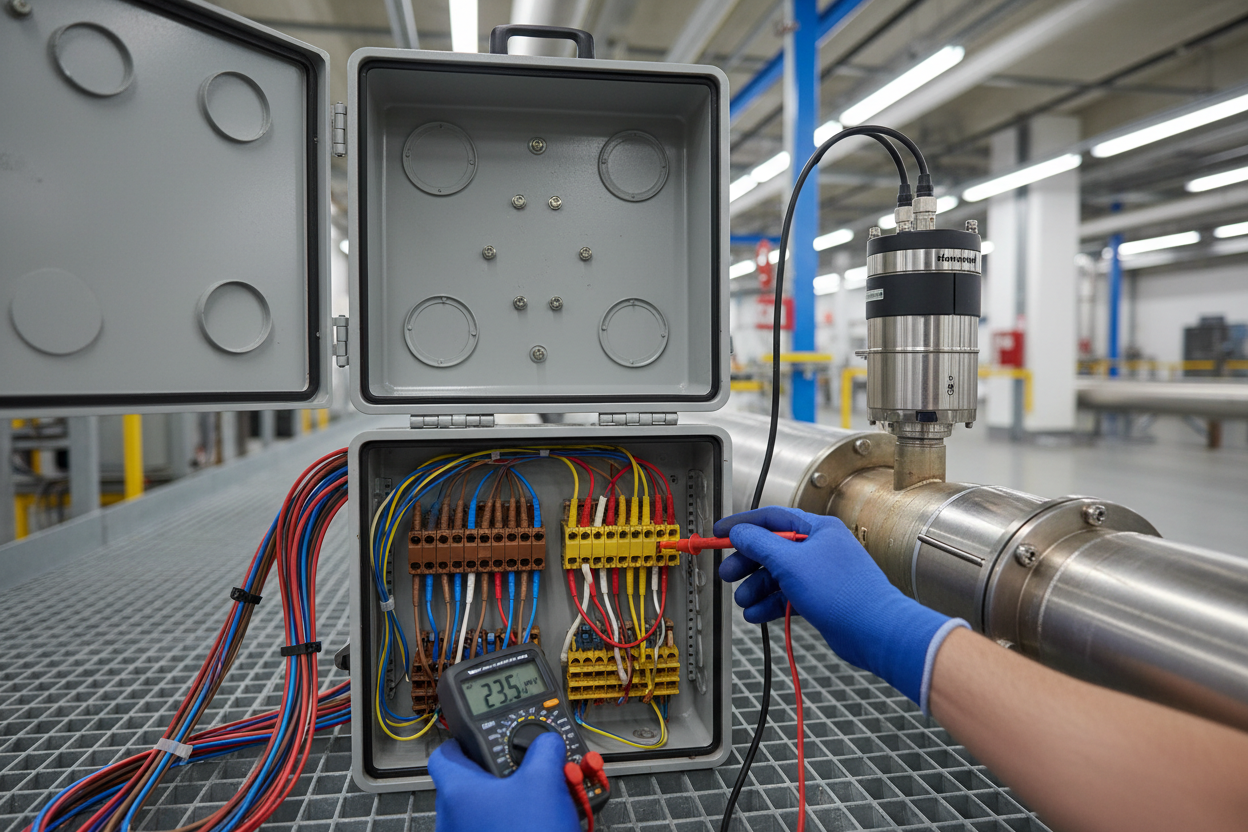

Termokupl Uzatma və Kompensasiya Kabeli: Seçim, Quraşdırma və Sahə Xətalarının Qarşısının Alınması
Fərqi Anlamaq: Uzatma və Kompensasiya Kabeli
Uzatma və kompensasiya kabelləri arasındakı fərq əsasdır. Uzatma kabelləri, termokuplun öz telləri ilə eyni keçirici ərintilərindən istifadə edir. Kompensasiya kabelləri isə termokuplun EMF xüsusiyyətlərini yalnız məhdud temperatur diapazonunda, adətən 0°C-dən 200°C-yə qədər təxmin edən, daha ucuz və fərqli ərintilərdən istifadə edir.
Uzatma kabelləri daha geniş temperatur diapazonunda daha yüksək dəqiqlik təmin edir. Lakin, onların qiyməti daha yüksəkdir və boru içindən keçirmək üçün daha sərtdir. Kompensasiya kabelləri isə kabelin özü heç vaxt 100°C-dən yuxarı çıxmayan ətraf temperatur kabel keçidləri üçün praktik kompromis təklif edir. Kabel marşrutu soba, buxar xətləri və ya digər istilik mənbələrinin yaxınlığından keçdikdə uzatma kabellərindən istifadə edin.
Hər termokupl növü özünə uyğun kabel tələb edir. Məsələn, Tip K termokupl Tip KX uzatma kabeli və ya Tip KC kompensasiya kabeli ilə cütləşdirilməlidir. Növlərin qarışdırılması qoşulma nöqtəsində yeni bir birləşmə EMF-si yaradır. Bu səhv ölçülən temperaturun üzərinə birbaşa əlavə olunur. ABB-nin TTF300 temperatur ötürücüləri giriş səhvlərini sakitcə qəbul edir — ötürücü sadəcə səhv dəyəri bildirir, xəbərdarlıq vermir. ABB DSAI 155A 14-Kanal Termokupl Modulu və ABB AI835A Analoq Giriş Modulu (TC/MV) hər ikisi 800xA sistemlərində termokupl siqnalının əldə olunması üçün istifadə olunur.
IEC və ANSI Rəng Kodlaşdırma Standartları
Rəng kodlaşdırma standart və bölgəyə görə dəyişir. Əvvəlcə müəssisənizi idarə edən standartı anlayın.
IEC 60584-3 standartına görə, Tip K uzatma kabelinin müsbət keçiricisi yaşıl, mənfi keçiricisi ağdır. Kabelin ümumi örtüyü yaşıl rəngdədir. ANSI/ASTM E230 standartına görə isə müsbət keçirici sarı, mənfi keçirici qırmızıdır. Ümumi örtük sarı rəngdədir.
Şimali Amerika müəssisələrində Honeywell TDC3000 və Experion quraşdırmaları ANSI rəng kodlarını izləyir. Avropa müəssisələrində ABB System 800xA IEC kodlarını izləyir. Kabel sifariş etməzdən əvvəl müəssisənin P&ID və alət indeksinin hansı standartdan istifadə etdiyini həmişə yoxlayın. Zavod genişləndirilməsi zamanı ən çox edilən səhv IEC və ANSI kabellərinin eyni birləşmə qutusunda qarışdırılmasıdır ki, bu da həmin qrupdakı bütün termokupların polaritesinin tərsinə çevrilməsinə səbəb olur. ABB AI835 Analoq Giriş Modulu (TC/MV) düzgün konfiqurasiya edildikdə 800xA aparat qurucusunda həm IEC, həm də ANSI termokupl növlərini dəstəkləyir.
Düzgün Quraşdırma Təcrübələri
- 1-ci addım: Alət etiketindən və məlumat vərəqəsindən termokupl növünü müəyyən edin. Kabeli kəsmədən əvvəl növü təsdiqləyin.
- 2-ci addım: İstehsalçının kros-referans cədvəlindən düzgün kabel hissə nömrəsini seçin. Honeywell və ABB hər ikisi temperatur ötürücü məhsul xətti üçün termokupl kabel seçimi bələdçiləri nəşr edir.
- 3-cü addım: Kabeli yüksək gərginlikli enerji kabellərindən uzaq keçirin. 400V motor qidalandırıcılarından elektromaqnit müdaxiləsi millivolt səviyyəsində termokupl siqnalında səs-küy yaradır. Minimum 150 mm məsafə saxlayın və ya qoruyucu kabel istifadə edin, qoruyucunu yalnız bir ucdan torpaqlayın.
- 4-cü addım: Keçiriciləri düzgün kompensator terminalları ilə bağlayın. Heç vaxt standart mis terminal bloklarından istifadə etməyin. Xüsusi termokupl növü üçün nəzərdə tutulmuş terminal bloklarını quraşdırın. ABB-nin TB204 birləşmə qutusu kataloqu və Honeywell-in növə uyğun birləşmə başlıqları təsadüfi mis birləşmələrinin qarşısını alan uyğun terminalları ehtiva edir.
- 5-ci addım: Müsbət keçiricini layihə kabel sxemində göstərilən rəngə və ya plus işarəsi ilə işarələnmiş müsbət terminala qoşun. Tərs polarite proses temperaturunun əks istiqamətdə hərəkət edən temperatur oxunuşu yaradır.
- 6-cı addım: Kabel girişlərini IP65 və ya daha yüksək səviyyədə su keçirməz qolluqlarla möhürləyin. Terminalarda nəmlik daxil olması fərqli metallar arasında qalvanik hüceyrə yaradır. Bu hüceyrə termokupl siqnalına kiçik, lakin davamlı bir ofset gərginliyi əlavə edir.
Ümumi Səhv Rejimləri və Onları Necə Müəyyən Etmək Olar
Tərs polarite ən çox rast gəlinən səhvdir. Proses temperaturu yüksəldikdə temperatur oxunuşu aşağı düşür. Bunu ötürücü kabelini ayırıb kalibrlənmiş multimetr ilə açıq dövrə millivoltajını ölçməklə müəyyən edin. Ətraf mühitdən yüksək müsbət temperatur düzgün ölçüldükdə müsbət millivoltaj yaratmalıdır. Mənfi oxunuş polaritenin tərsinə çevrildiyini təsdiqləyir.
Torpaqlama səhvləri ikinci ən çox rast gəlinən problemdir. Kabel qoruyucusu və ya keçirici zavod torpağı ilə iki nöqtədə təmasda olduqda torpaq dövrəsi yaranır. Bu dövrə siqnalda 50 Hz və ya 60 Hz AC səs-küyü yaradır. Honeywell Experion tarixçisindən alınan trend məlumatları temperatur oxunuşunda dalğalanma nümunəsi göstərəcək. Ölçmə apararkən bir probu zavod torpağına toxundurun. 0.1 mV-dan yuxarı hər hansı oxunuş torpaqlama səhvini göstərir.
Buna görə də, izolyasiya müqaviməti testi hər işə salma və dövri texniki xidmət prosedurunun bir hissəsi olmalıdır. 500V megohmmeter istifadə edin. Hər hansı keçirici ilə kabel qoruyucusu arasında 1 MΩ-dan aşağı izolyasiya müqaviməti kabel zədələnməsini göstərir və dəyişdirilməsini tələb edir.
Nəticə və Tədbir Tövsiyələri
Termokupl uzatma və kompensasiya kabelləri bir-birinin əvəzinə istifadə edilə bilən aksesuarlar deyil. Onlar diqqətli seçim, quraşdırma və texniki xidmət tələb edən dəqiq ölçmə komponentləridir. Hər layihədə kabel növünü termokupl növünə uyğunlaşdırın, kabel çəkilişindən əvvəl rəng kodu standartlarını yoxlayın və uzun kabel keçidləri üçün həmişə CJC imkanlı ötürücülərdən istifadə edin. Honeywell STT700 və ya ABB TTF300 kimi başa quraşdırılan ağıllı ötürücülər kabelə bağlı səhvləri azaltmağa kömək edir.
İşə salma zamanı və temperatur dövrlərinə toxunan hər hansı zavod dəyişikliklərindən sonra izolyasiya müqaviməti yoxlamaları aparın. Bu addımlar ölçmə dəqiqliyini qoruyur və səhv temperatur siqnalından yaranan bahalı proses pozuntularının qarşısını alır.
Müəllif: Wei Jiaming, PLC, DCS və idarəetmə sistemləri sahəsində 10 ildən çox təcrübəsi olan sənaye avtomatlaşdırma mühəndisidir.
