Yokogawa ATA4S-00 təzyiq tipli sıxaclı terminal bloku

Yokogawa ATA4S-00 təzyiqli sıxaclı terminal bloku

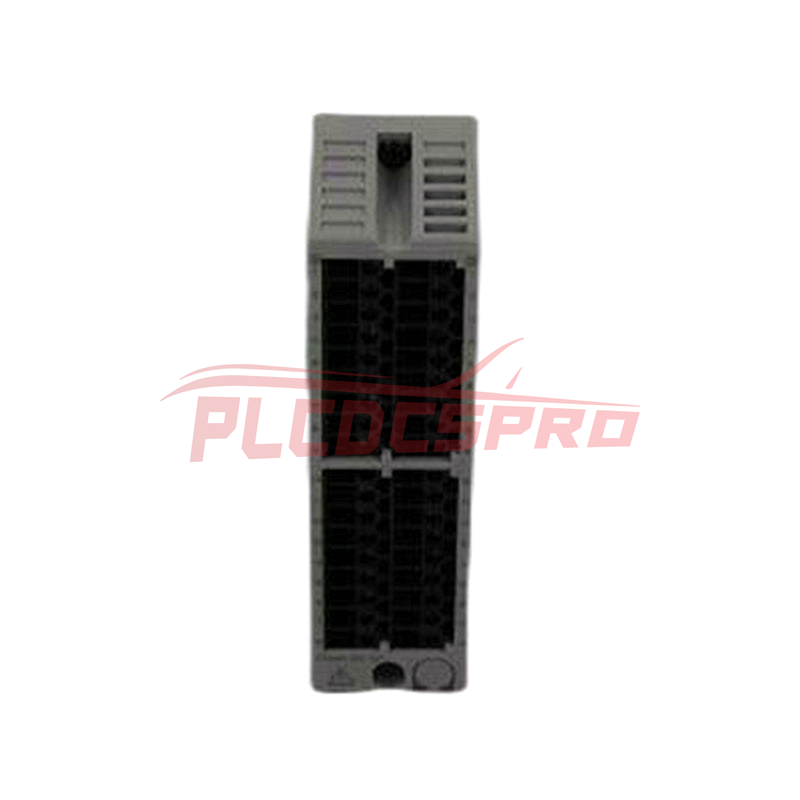

Yokogawa CENTUM VP Paylanmış İdarəetmə Sistemlərində (DCS) və Field I/O (FIO) arxitekturasında analoq siqnal xətlərinin sonlandırılması üçün konfiqurasiya edilmiş Yokogawa ATA4S-00 (ATA4S təzyiqli sıxaclı terminal bloku) sahə cihazları ilə uyğun I/O modulları arasında 16 kanallı fiziki naqil sonlandırmasını təmin edir. Qurğu keçiricilərin birbaşa qoşulması üçün təzyiqli sıxac terminallarından istifadə edir.

Sonluq kodlarının izahı və model matrisi

Təqdim edilmiş texniki məlumatlarda əlavə sonluq və ya seçim komponentlərinin ayrıntılı izahı göstərilmir.

Texniki xüsusiyyətlər

CENTUM VP FIO siqnal sonlandırması

ATA4S-00 Yokogawa CENTUM VP FIO arxitekturası ilə əlaqəli analoq sahə naqilləri üçün 16 nöqtəli sonlandırma interfeysi təmin edir. Təzyiqli sıxac terminalları 0.2–2.5 mm2 diapazonunda keçiriciləri qəbul edir və xüsusi qıvırma alətlərinə və ya kabel ucluqlarına olan ehtiyacı aradan qaldırır.

Təqdim edilmiş məlumatlarda bu qurğunun analoq giriş və analoq çıxış xətlərinin sonlandırılması üçün uyğun olduğu göstərilir. Terminal bloku üçün 24 VDC nominal gərginlik və 1 dəqiqə ərzində 500 VAC sınaq gərginliyi müəyyən edilmişdir. İzolyasiya müqaviməti 500 VDC-də 10 Mohm və ya daha çox göstərilir.

Təqdim edilmiş məlumatlarda, həmçinin quraşdırma və ya texniki xidmət zamanı siqnalın yoxlanılması və sahə terminalına qoşulma üçün isti dəyişdirilə bilən siqnal naqilləri imkanının olduğu göstərilir. Bu, naqil interfeysini təsvir edir və əlaqəli DCS I/O modulunun isti dəyişdirilə bilməsini təsdiq etmir.

Tez-tez verilən suallar (FAQ)

S: ATA4S-00 neçə siqnal kanalı təmin edir?
C: Terminal bloku 16 analoq siqnal kanalı təmin edir.

S: Təzyiqli sıxac terminalları hansı keçirici ölçüsünü qəbul edir?
C: Göstərilən keçirici diapazonu 0.2–2.5 mm2-dir və AWG 24–AWG 12 ölçülərinə uyğundur.

S: ATA4S-00 özü enerji tələb edirmi?
C: Passiv təzyiqli sıxaclı terminal bloku üçün aktiv enerji sərfi göstərilməyib.

Sahədə quraşdırma üzrə təlimatlar

• Quraşdırmadan əvvəl terminal blokunun modelini və naqil təyinatını müvafiq Yokogawa CENTUM VP və FIO sənədləri ilə yoxlayın.
• Göstərilən 0.2–2.5 mm2 diapazonunda olan keçiricilərdən istifadə edin.
• Keçiriciləri müvafiq terminal istehsalçısının quraşdırma tələblərinə uyğun soyun və keçiricilərin təzyiqli sıxac terminallarında tam oturduğuna əmin olun.
• Analoq giriş və analoq çıxış dövrələri üçün düzgün qütblülüyü və kanal identifikasiyasını qoruyun.
• Elektrik maneələrini azaltmaq üçün analoq siqnal naqillərini yüksək gərginlikli enerji və yüksək cərəyanlı kommutasiya keçiricilərindən ayrı saxlayın.
• Kabel ekranlarını layihənin torpaqlama və cihazquraşdırma sxeminə uyğun istiqamətləndirin. Ekran cərəyanı üçün nəzərdə tutulmamış yolların yaranmasına yol verməyin.
• Sonlandırmadan sonra terminal mexanizminə həddindən artıq qüvvə tətbiq etmədən keçiricilərin mexaniki bərkidilməsini yoxlayın.
• Sahə naqillərini enerji verilmiş DCS avadanlığına qoşmazdan əvvəl bütövlük və izolyasiya yoxlamaları aparın.
• Yalnız göstərilən isti dəyişdirilə bilən siqnal naqilləri xüsusiyyətinə əsaslanaraq qoşulmuş I/O modulları üçün isti dəyişdirmə imkanının olduğunu düşünməyin.
• ISA Standard G3 üzrə ətraf mühit göstəricilərinin tələb olunduğu quraşdırmalarda seçilmiş konfiqurasiyanın və korpusun layihənin müvafiq ətraf mühit tələblərinə cavab verdiyini yoxlayın.
