Yokogawa ALF111-S50 FOUNDATION Fieldbus rabitə modulu

Sku: ALF111-S50
Mənşə ölkəsi: Japan
Satıcı: Yokogawa
Növ: FOUNDATION Fieldbus Rabitə Modulu

Stokda!

100% Orijinal və Orginaldır

100% Yeni, Göndərməyə hazırdır

Dəstək ödənişi, 7X24 saat xidmət

Məhsul təsviri

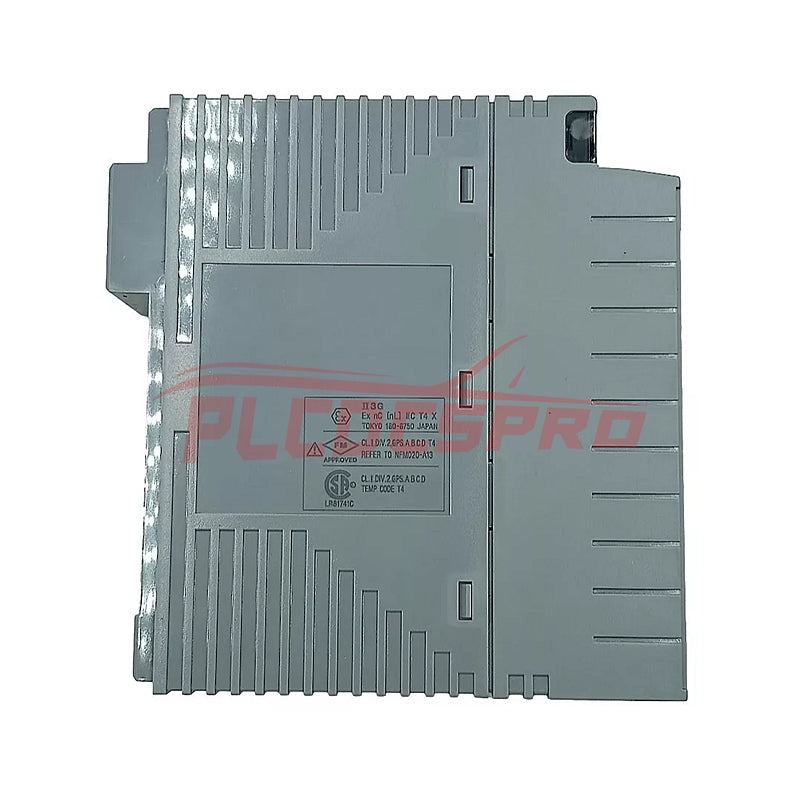

Yokogawa ALF111-S50 FOUNDATION Fieldbus rabitə modulu

Yokogawa CENTUM VP, CENTUM CS 3000 və ProSafe-RS platformalarında FOUNDATION Fieldbus H1 rabitəsi üçün konfiqurasiya edilən Yokogawa ALF111-S50 (ALF111 FOUNDATION Fieldbus rabitə modulu) Field Control Station-lar ilə sahə cihazları arasında rəqəmsal siqnal mübadiləsi üçün dörd müstəqil H1 rabitə portu təmin edir.

Sonluq kodlarının izahı və model matrisi

Kod	Spesifikasiya
ALF111	FOUNDATION Fieldbus rabitə modulu
-S	Standart tip
5	Partlayışdan mühafizə yoxdur
0	Əsas tip
ALF111-S50	Tam model işarəsi

Avadanlıq spesifikasiyaları

Parametr	Spesifikasiya
Model	ALF111-S50
Brend	Yokogawa
Mənşə	Təqdim edilən məlumatlarda göstərilməyib
Modul tipi	FOUNDATION Fieldbus rabitə modulu (FF-H1)
İnterfeys / Protokol	FOUNDATION Fieldbus H1, aşağı sürətli gərginlik rejimi
Ötürmə sürəti	31.25 kbps
Portların sayı	4 müstəqil H1 portu / seqmenti
Qoşulan cihazlar	Sistem konfiqurasiyasından asılı olaraq hər seqment üçün 32-dək cihaz
Maksimum I/O nöqtələri	Hər seqment üçün 48-dək nöqtə
Cərəyan sərfiyyatı	5 VDC qidalanmada <= 0.5 A
Enerji sərfiyyatı	5 VDC və <= 0.5 A əsasında <= 2.5 W
Dözümlülük gərginliyi	Sahə ilə sistem arasında izolyasiya üçün 1 dəqiqə ərzində 1,500 VAC
Qoşulma terminalı	NFTF9S kimi təzyiqli sıxaclı terminal bloku və ya AKB336 kimi kabel-terminal lövhəsi
Çəki	0.40 kq
Ölçülər	32.8 x 130.0 x 127.5 mm

FOUNDATION Fieldbus H1 rabitəsi

ALF111-S50 31.25 kbps sürətində işləyən dörd müstəqil FOUNDATION Fieldbus H1 seqmenti təmin edir. Hər seqment smart ötürücülər, idarəetmə klapanları və sərfölçənlər daxil olmaqla sahə cihazları ilə rəqəmsal rabitəni dəstəkləyir. Modul H1 seqmentində planlaşdırılmış rabitənin idarə edilməsini təmin edərək Link Master və Link Active Scheduler (LAS) kimi işləyə bilər.

Modul həmçinin qoşulmuş fieldbus cihazlarının vaxt sinxronizasiyası üçün Clock Master funksiyasını dəstəkləyir. İkili redundant cütləşdirmə yanaşı qovşaq yuvalarından istifadə etməklə dəstəklənir; bu, əsas modul sıradan çıxdıqda ikinci modulun rabitə əməliyyatını üzərinə götürməsinə imkan verir.

Sahə ilə sistem arasındakı izolyasiya 1 dəqiqə ərzində 1,500 VAC olaraq göstərilib. Təqdim edilən məlumatlarda ayrı-ayrı kanallar arasındakı izolyasiyanın xüsusiyyətləri göstərilməyib.

Tez-tez verilən suallar (FAQ)

S: ALF111-S50 modulunun rabitə sürəti nə qədərdir?
C: FOUNDATION Fieldbus H1 interfeysi 31.25 kbps sürətində işləyir.

S: Bir ALF111-S50 modulu neçə H1 seqmenti təmin edir?
C: Modul dörd müstəqil H1 rabitə portu və ya seqmenti təmin edir.

S: Modul üçün göstərilən enerji tələbi nədir?
C: Cərəyan sərfiyyatı 5 VDC qida mənbəyindən 0.5 A-dan çox olmamaqla göstərilib; bu, qeyd edilən maksimum cərəyana əsasən hesablandıqda 2.5 W-dan çox olmayan gücə uyğundur.

Sahədə quraşdırma təlimatları

Modulu təyin edilmiş Yokogawa sistem qovşağında quraşdırın və göstərilən qoşulma terminalından və ya terminal lövhəsi interfeysindən istifadə edin.
Sistemi enerjiləndirməzdən əvvəl modulun istiqamətini və mexaniki oturuşunu yoxlayın.
Təyin edilmiş FOUNDATION Fieldbus H1 naqilləmə topologiyasından istifadə edin və yüksək gərginlikli və yüksək cərəyanlı keçiricilərdən müvafiq məsafəni qoruyun.
Kabel ekranlarını layihənin torpaqlama sxeminə və Yokogawa sisteminin quraşdırma tələblərinə uyğun birləşdirin.
Sahə naqillərini qoşmazdan əvvəl sahə ilə sistem arasındakı izolyasiya tələblərini yoxlayın.
Redundant konfiqurasiyalar üçün cüt modulları göstərilən yanaşı qovşaq mövqelərində quraşdırın.
Seqmentdəki cihazların sayını, I/O bölgüsünü və şəbəkə konfiqurasiyasını faktiki CENTUM VP, CENTUM CS 3000 və ya ProSafe-RS konfiqurasiyası ilə müqayisə edərək təsdiqləyin.
Təqdim edilən texniki məlumatlarda göstərilmədiyi halda iş temperaturu reytinqini və ya kanallararası izolyasiya dəyərini fərz etməyin.
