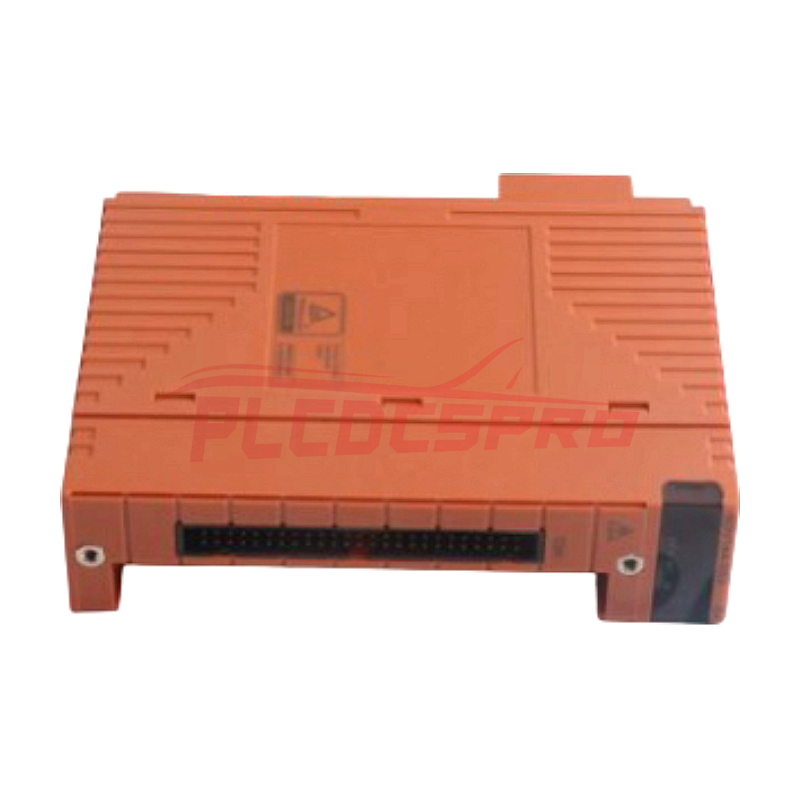

Yokogawa SDV531-S23 funksional təhlükəsizlik rəqəmsal çıxış modulu

Sku: SDV531-S23
Mənşə ölkəsi: Japan
Satıcı: Yokogawa
Növ: Funksional Təhlükəsizlik Rəqəmsal Çıxış Modulu

Stokda!

100% Orijinal və Orginaldır

100% Yeni, Göndərməyə hazırdır

Dəstək ödənişi, 7X24 saat xidmət

Məhsul təsviri

Yokogawa SDV531-S23 Funksional Təhlükəsizlik Rəqəmsal Çıxış Modulu

Yokogawa SDV531-S23, həmçinin SDV531-S23 Funksional Təhlükəsizlik Rəqəmsal Çıxış Modulu kimi kataloqda göstərilir və Yokogawa ProSafe-RS Təhlükəsizlik İnstrumentasiya Sistemlərində təhlükəsizlik məntiqinin icrası üçün səkkiz izolyasiya edilmiş 24 V DC diskret çıxış kanalı təmin edir.

Avadanlıq xüsusiyyətləri

Parametr	Xüsusiyyət
Model	SDV531-S23
Brend	Yokogawa
Modul tipi	Funksional Təhlükəsizlik Rəqəmsal Çıxış Modulu
Sistem platforması	ProSafe-RS; inteqrasiya edilmiş CENTUM VP / CS 3000 şəbəkələri
Kanalların sayı	8 izolyasiya edilmiş kanal
Çıxış tipi	Cərəyan mənbəyi, 24 V DC
Nominal çıxış gərginliyi	24 V DC (+20% / -10%)
Maksimum yük cərəyanı	Hər kanal üçün 0.6 A; ümumi maksimum 4.8 A
Minimum yük cərəyanı	35 mA
SÖNÜLÜ vəziyyətdə sızma cərəyanı	<= 1.6 mA
Gərginlik düşümü	<= 1.0 V DC
Cavab müddəti	<= 30 ms
Enerji sərfiyyatı	5 V DC-də <= 280 mA; 24 V DC-də <= 140 mA
Dözümlülük gərginliyi	Çıxış xətləri ilə sistem arasında 1 dəqiqə ərzində 2,000 V AC
İzolyasiya müqaviməti	500 V DC-də minimum 100 Mohm
Təhlükəsizlik sertifikatı	SIL3, IEC 61508
İşləmə temperaturu	-10 deg C-dən +60 deg C-dək

Qalvanik izolyasiya və çıxış diaqnostikası

SDV531-S23 sistem tərəfi ilə xarici sahə dövrələri arasında izolyasiya edilmiş çıxış kanalları təmin edir. İzolyasiya xarici gərginlik pozuntularından, torpaq dövrəsi təsirlərindən və elektrik səs-küyündən qorunmaq üçün nəzərdə tutulub. Çıxış mərhələsi aktuatorlar, solenoidlər, relelər, kontaktorlar və indikator dövrələri kimi sahə qurğuları üçün 24 V DC cərəyan mənbəyi siqnalları təmin edir.

İnteqrasiya edilmiş sahə diaqnostikası çıxış dövrəsinin vəziyyətini izləyir. Təqdim olunan spesifikasiyalarda açıq dövrələrin, qısaqapanmaların və sahə dövrəsindəki anomaliyaların aşkarlanması göstərilir. Göstərilən maksimum yük hər kanal üçün 0.6 A, ümumi maksimum yük isə 4.8 A-dır.

Çıxışın elektrik interfeysində göstərilən gərginlik düşümü 1.0 V DC-dən, SÖNÜLÜ vəziyyətdə sızma cərəyanı isə 1.6 mA-dən çox deyil. Göstərilən cavab müddəti 30 ms-dən çox deyil.

Tez-tez verilən suallar (FAQ)

S: Neçə diskret çıxış kanalı təmin edilir?

C: SDV531-S23 8 izolyasiya edilmiş rəqəmsal çıxış kanalı təmin edir.

S: Hansı çıxış gərginliyi və yük cərəyanı göstərilib?

C: Nominal çıxış +20% / -10% tolerantlıqla 24 V DC-dir. Maksimum yük hər kanal üçün 0.6 A, bütün kanallar birlikdə isə 4.8 A-dır.

S: Modul SIL3 tətbiqləri üçün uyğundurmu?

C: Bəli. Təqdim olunan məlumatlara əsasən, ProSafe-RS təhlükəsizlik sistemlərində istifadə üçün IEC 61508 standartına uyğun SIL3 sertifikasiyasına malikdir.

Sahədə quraşdırma təlimatları

Modulu yalnız təyin edilmiş Yokogawa sistem avadanlığı konfiqurasiyasında və uyğun baza və ya arxa panel qurğusunda quraşdırın.
Enerji verməzdən əvvəl sahə naqillərini müvafiq ProSafe-RS sistem naqilləmə sənədlərinə əsasən yoxlayın.
Diskret çıxış naqilləri ilə yüksək keçid cərəyanı və ya güclü elektromaqnit müdaxiləsi daşıyan dövrələr arasında məsafə saxlayın.
Siqnal kabellərini güc kabelləri ilə lazımsız paralel keçidlər minimuma endiriləcək şəkildə istiqamətləndirin.
Kabel ekranlamasını və ekranın sonlandırılmasını sistemin torpaqlama sxeminə və Yokogawa quraşdırma sənədlərinə uyğun tətbiq edin.
Aktuatorları, solenoidləri, releləri və ya kontaktorları qoşmazdan əvvəl sahə qurğusunun gərginlik və cərəyan tələblərini təsdiqləyin.
Sahə enerjisini verməzdən əvvəl çıxış qütblülüyünü və terminal təyinatını yoxlayın.
Qoşulmuş sahə yükünün göstərilən 35 mA minimum və hər kanal üçün 0.6 A maksimum cərəyan hədləri daxilində qaldığını yoxlayın.
Təhvilvermə zamanı müvafiq sistem diaqnostikasından istifadə edərək sahə dövrəsinin bütövlüyünü və qısaqapanma vəziyyətlərini yoxlayın.
Müvafiq Yokogawa avadanlıq sənədlərində buna açıq şəkildə icazə verilməyibsə, isti dəyişdirmə imkanının olduğunu güman etməyin.
Müstəqil xarici enerji mənbələri olan dövrələri qoşmazdan əvvəl izolyasiya və ayrılma tələblərini yoxlayın.
