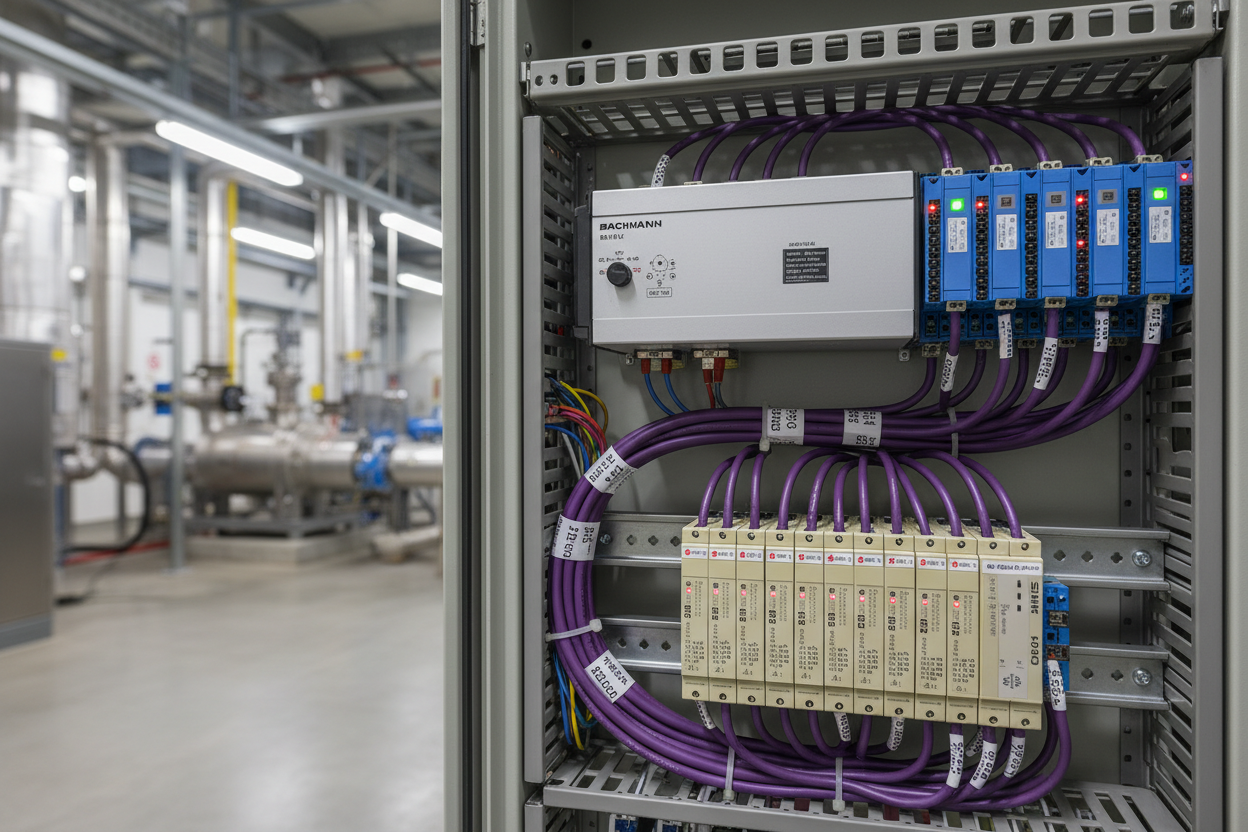

Nasazlıq Rejimi 1: Bachmann M1 Uzaqdan Stansiyaya Profibus DP Əlaqəsinin İtirilmesi

Bachmann M1 MX207 Profibus DP master qorunan bükülü cüt kabel üzərindən 1.5 Mbit/s sürətlə uzaq MX200 IO stansiyalarına qoşulur. Əlaqənin itirilməsi bu arxitekturada ən dağıdıcı nasazlıqlardan biridir. Master uzaq stansiyanı OFFLINE kimi qeyd edir və bütün AI və DI kanallarında son düzgün giriş dəyərlərini əvəz edir. AO və DO kanalları təyin olunmuş təhlükəsiz vəziyyətə düşür — adətən 4 mA və ya enerjisiz.

Əvvəlcə fasiləli və daimi itki arasında fərq qoyun. 200 ms-dən az fasiləli kəsilmələr səs-küy və ya kənar terminasiya göstəricisidir. Daimi itki kabel qırılması, node güc nasazlığı və ya ünvan ziddiyyətinə işarə edir. Bachmann DPM200 PROFIBUS DP Əlaqə Modulu bu arxitektura üçün master interfeysini təmin edir və SolutionCenter vasitəsilə real vaxt diaqnostik bayt oxunuşunu dəstəkləyir.

• 1-ci Addım: Hər iki ucdakı bus terminasiya elementlərini yoxlayın — 220 Ω xətt rezistorları və 390 Ω yuxarı/aşağı çəkən cütlər. Kabel ayrıldıqda A-dan B-yə hədəf impedansı: 110 Ω ± 5 Ω.
• 2-ci Addım: Paneldən sahə birləşmə qutusuna qədər qoruyucu örtüyün davamlılığını ölçün. Qoruyucunu yalnız bir ucdan PE-yə qoşun — ikiqat torpaq bağlantısı yoxdur.
• 3-cü Addım: ProfiCore Ultra test cihazından istifadə edin. Düzgün göz diaqramı üçün minimum 200 mV amplituda tələb olunur. 150 mV-dan aşağı kabel zədələnməsi və ya çox uzun stub uzunluğunu göstərir.
• 4-cü Addım: MX200 arxa panelində node ünvan açarlarını yoxlayın. Eyni ünvanların təkrarlanması master-da qarışıqlığa səbəb olur. Bachmann SolutionCenter PROFIBUS Monitor real vaxtda bütün aşkar edilmiş node-ları göstərir.
• 5-ci Addım: MX200 güc konnektorunda 24 VDC-ni təsdiqləyin. Yüklü halda minimum 21.6 VDC. Aşağı gərginlik watchdog qeyri-sabitliyinə və yalnış OFFLINE vəziyyətinə səbəb olur.
• 6-cı Addım: SolutionCenter vasitəsilə MX207 master DPV1 diaqnostik baytları 0–5 oxuyun — bunlar dəqiq nasazlığı deşifrə edir: node yoxdur, konfiqurasiya uyğunsuzluğu və ya parametr səhvi.

Nasazlıq Rejimi 2: ABB 800xA S800 IO Klaster Modulunun Kəsilməsi

ABB 800xA AC800M Modulebus üzərində S800 IO modullarından istifadə edir. Hər klaster 12 moduladək dəstəkləyir. Modul kəsilməsi qeyri-sabit 24 VDC və ya yüksək ətraf vibrasiyalı zavodlarda təkrarlanır. AC800M 800xA Hadisə Siyahısında klaster ünvanı və slot nömrəsi ilə Modul Əlaqə Xətası qeydə alır. Sistematik xətalar (həmişə eyni slot) aparat qüsurunu göstərir. Dövri xətalar güc relsi səs-küyü və ya arxa lövhə kontakt problemlərini göstərir.

S800 arxa lövhə 2 Mbit/s sürətlə sorğu göndərir. Əgər modul ardıcıl üç sorğunu qaçırsa, kontroller təyin olunmuş ehtiyat dəyəri əvəz edir. AI820 analoq giriş modulları üçün ehtiyat dəyər –32768 xam saydır — tarixçədə –10 V EU ekvivalenti kimi pik kimi görünür. Operatorları dərhal xəbərdar etmək üçün bütün AI820 kanal etiketlərində xam dəyər = –32768 üçün xüsusi siqnal qurun. ABB CI840A-EA PROFIBUS DP-V1 Əlaqə İnterfeys Modulu və ABB CI871AK01 Profinet IO İnterfeys Modulu AC800M klaster əlaqəsi üçün mövcuddur.

• 1-ci Addım: Şübhəli modulu çıxarın və yenidən yerləşdirin. Arxa lövhə konnektorunu isopropil spirti ilə təmizləyin.
• 2-ci Addım: Klaster güc vahidi SD821-də +24 VDC relsini yoxlayın. Tam yüklü halda minimum 19.2 VDC. Gərginlik 20 VDC-dən aşağı düşərsə SD821-ni dəyişdirin.
• 3-cü Addım: DIN-rel montaj vintlərini yoxlayın. Boş montaj vibrasiyanın arxa lövhə konnektorunu əyməsinə imkan verir.
• 4-cü Addım: Şübhəli modulu tanınmış yaxşı modul ilə dəyişdirin. Əgər xəta modulda qalırsa, onu dəyişdirin. Əgər xəta slotda qalırsa, arxa lövhə konnektoru zədələnib.

Nasazlıq Rejimi 3: Şəbəkə Xətaları Çoxlu Node İtkisinə Səbəb Olur

Brownfield zavodlarda Bachmann M1 və ABB 800xA kontrollerləri idarə olunan switch infrastrukturunu paylaşır. VLAN səhv konfiqurasiyası və ya spanning-tree topologiya dəyişikliyi bir neçə uzaq IO node-nun eyni anda itirilməsinə səbəb ola bilər, bu da kütləvi aparat nasazlığı kimi görünür. Fərqləndirici simptom xəta nümunəsidir — aparat xətaları bir node-u eyni anda təsir edir, şəbəkə xətaları isə eyni VLAN-dakı bütün node-ları eyni saniyədə itirir. Əvvəlcə idarə olunan switch hadisə jurnalını yoxlayın. Əgər bir neçə node eyni vaxt damğasında yox olursa, əsas səbəb həmişə şəbəkədir.

Əlavə olaraq, Bachmann SolutionCenter, ABB 800xA Hadisə Serveri və switch arasında NTP sinxronizasiyasını təsdiqləyin. Hədəf fərq: DCS hadisə əlaqələndirilməsi üçün 50 ms-dən az. EtherNet/IP RPI parametrlərini yoxlayın — Bachmann MX-EIP node-ları standart olaraq 10 ms RPI istifadə edir. Əgər switch QoS EtherNet/IP trafiki (DSCP 46) prioritetləşdirmirsə, yüklənmə zamanı paket itkisi yalnış əlaqə xətalarına səbəb olur. EtherNet/IP-ni xüsusi VLAN-a təyin edin və switch port profillərində DSCP işarələməsi tətbiq edin. ABB CM582-DP PROFIBUS Slave Əlaqə Modulu çoxlu node xəta əlaqələndirilməsi üçün şəbəkə diaqnostik oxunuşunu dəstəkləyir.

Nəticə və Tədbir Tövsiyələri

Bachmann M1 və ABB 800xA sistemlərində uzaq IO nasazlıqları proqnozlaşdırıla bilən nümunələrə malikdir. Fiziki qat kabel və terminasiya xətaları Profibus DP kəsilmələrinə səbəb olur. Güc relsi qeyri-sabitliyi S800 modulunun yoxa çıxmasına gətirib çıxarır. Şəbəkə VLAN və RPI uyğunsuzluqları eyni anda çoxlu node itkisinə səbəb olur. Hər nasazlıq növünün özünəməxsus diaqnostik yolu var.

Profibus test cihazına sərmayə qoyun, bütün AI820 kanallarında –32768 ehtiyat siqnallarını qurun, NTP sinxronizasiyasını təmin edin və hər şəbəkə dəyişikliyindən sonra VLAN və RSTP konfiqurasiyalarını yoxlayın. Bu addımlar orta bərpa vaxtını saatlardan dəqiqələrə endirir. Növbəti planlaşdırılmamış dayanma öncəsi bu rüb uzaq IO infrastrukturu baxışı planlaşdırın.
