Allen-Bradley ControlLogix ilə Yokogawa CENTUM VP DCS arasında Modbus TCP vasitəsilə əlaqə qurulması: Protokol Xəritələşdirilməsi və Səhv Diaqnostikası
DCS-dən PLC-yə inteqrasiya üçün niyə Modbus TCP
Modbus TCP sənaye avtomatlaşdırmasında ən geniş dəstəklənən açıq protokol olaraq qalır. O, tətbiq qatında TCP port 502 üzərindən standart Ethernet üzərində işləyir. Yokogawa CENTUM VP DCS Modbus TCP kommunikasiya paketini (ALR121) ehtiva edir ki, bu da üçüncü tərəf PLC-lərlə birbaşa məlumat mübadiləsinə imkan verir. Allen-Bradley ControlLogix kontrollerləri (məsələn, 1756-L8x seriyası) Modbus TCP-ni 1756-EWEB və ya 1756-EN2T modulları vasitəsilə Modbus TCP Client/Server AOI (Əlavə Təlimat) ilə dəstəkləyir.

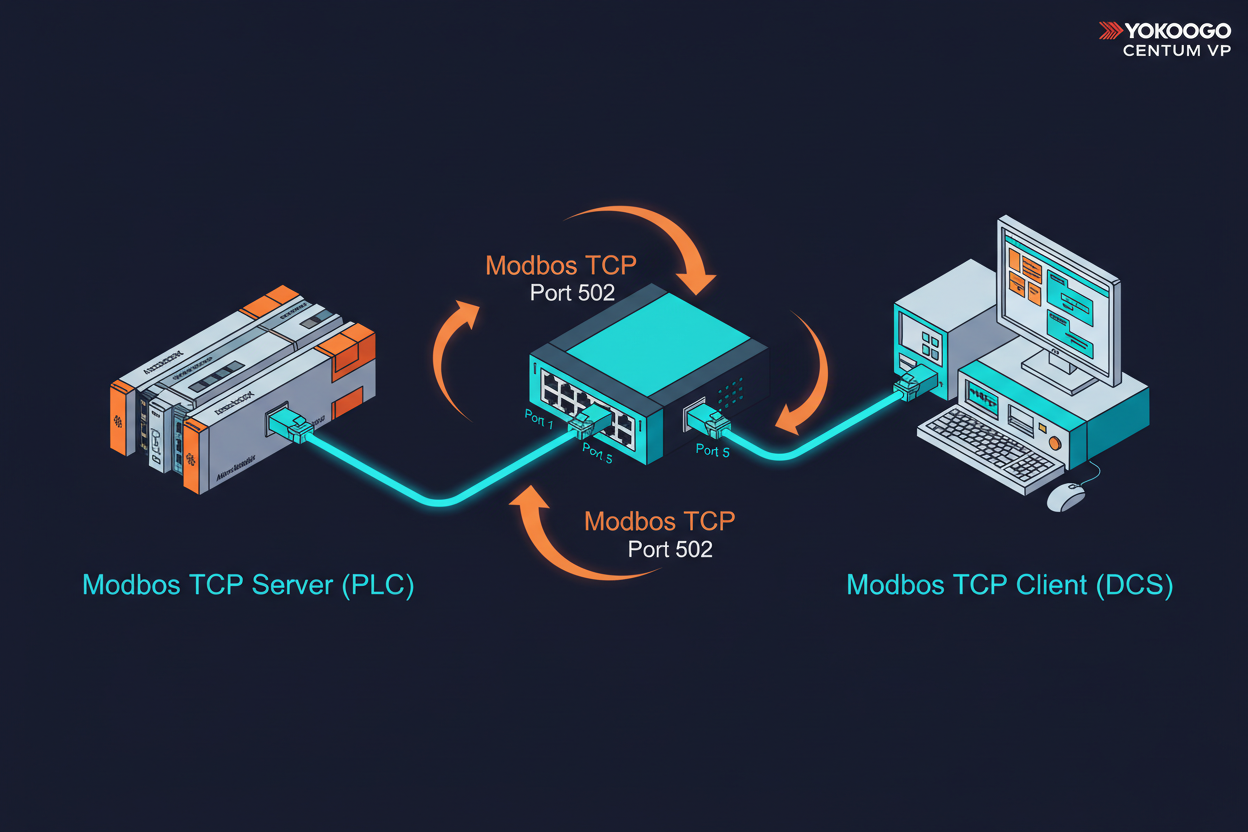

- DCS tərəfdəki kommunikasiya modulu Modbus TCP Client (Master) kimi fəaliyyət göstərir.
- ControlLogix Modbus TCP Server (Slave) kimi fəaliyyət göstərir.
Bu arxitektura DCS-nin sorğu dövrlərini idarə etməsinə imkan verir. DCS PLC-nin holding registrlərindən proses məlumatlarını oxuyur və setpointləri və ya əmrləri PLC-yə yazır.
Lakin, uyğunsuz məlumat tipləri və sorğu vaxtı konfiqurasiyaları inteqrasiya uğursuzluqlarının 80%-nə səbəb olur. Registr xəritələmə strategiyasını başa düşmək işə salma vaxtını saatlarla qənaət edir.
Addım-addım Konfiqurasiya Proseduru
CENTUM VP ilə ControlLogix arasında Modbus TCP kommunikasiya qurmaq üçün bu sahədə sınaqdan keçirilmiş ardıcıllığı izləyin:
1-ci addım: CENTUM VP-də ALR121 kommunikasiya modulunu konfiqurasiya edin. System View-ni açın, Vnet/IP kommunikasiya stansiyasına keçin və yeni Modbus TCP alt sistem əlavə edin. PLC IP ünvanını (məsələn, 192.168.10.50) və TCP portunu (standart 502) təyin edin. Sorğu intervalını müəyyən edin. Ümumi proses məlumatları üçün 500ms ilə başlayın. Təcili dayandırma vəziyyəti kimi kritik siqnallar üçün 200ms istifadə edin.
2-ci addım: ControlLogix layihəsində (Studio 5000 Logix Designer), Rockwell-in nümunə kod kitabxanasından Modbus TCP Server AOI-ni idxal edin. AOI-ni 50ms skan sürəti ilə periodik tapşırığa əlavə edin. Daxili PLC etiketlərini AOI konfiqurasiya massivindən istifadə edərək Modbus holding registrlərinə xəritələyin. REAL məlumat tipi (32-bit IEEE 754) üçün iki ardıcıl 16-bit registr ayırın. Yüksək söz və aşağı sözü Modbus standart sırası ilə (big-endian) yerləşdirin.
3-cü addım: CENTUM VP-də, Modbus registr ünvanlarına uyğun PIO (Proses Giriş/Çıxış) etiketləri yaradın. PLC məlumatlarını oxumaq üçün funksiya bloku 03 (Read Holding Registers) istifadə edin. Əmrləri göndərmək üçün funksiya bloku 16 (Write Multiple Registers) istifadə edin. Hər etiketin məlumat formatını yoxlayın: 16-bit tam ədəd, 32-bit tam ədəd və ya 32-bit onluq nöqtəli.
4-cü addım: Kommunikasiyanı test edin mühəndislik stansiyasından Modbus diaqnostik aləti (məsələn, ModScan və ya Modbus Poll) istifadə edərək. PLC-nin düzgün cavab verdiyini yoxlamaq üçün 40001 registrini oxuyun. MBAP başlıq əməliyyat ID-sinin artdığını yoxlayın. Əməliyyat ID-sinin donması PLC-nin Modbus sorğularını emal etməyi dayandırdığını göstərir.
CENTUM VP ilə ControlLogix arasında Ümumi Modbus TCP Xətaları
DCS-dən PLC-yə inteqrasiyada üç əsas xəta nümunəsi təkrarlanır.
Birincisi, CENTUM VP bütün etiketlər üçün "Kommunikasiya Vaxtı Bitdi" göstərir. Əvvəlcə fiziki Ethernet yolunu yoxlayın. CENTUM VP mühəndislik stansiyasından PLC-yə ping atın. Əgər ping alınmırsa, VLAN konfiqurasiyasını, firewall qaydalarını və switch port parametrlərini yoxlayın. Modbus TCP yalnız TCP port 502 istifadə edir. Bu portun heç bir aralıq router və ya firewall tərəfindən bloklanmadığından əmin olun.
İkincisi, bəzi registrlər sıfır oxunur, digərləri işləyir. Bu nümunə adətən registr ofset xətası deməkdir. Modbus ünvanlama daxili olaraq 0-dan başlayan ofset istifadə edir, lakin bir çox konfiqurasiya alətləri 1-dən başlayan ünvanları göstərir. CENTUM VP-də 40001 registrinin ControlLogix AOI-də holding registr ofset 0-a uyğun gəldiyini təsdiqləyin.
Üçüncüsü, onluq nöqtəli dəyərlər DCS-də qarışıq görünür. Bu, sistemlər arasında bayt sırasının (endianness) fərqli olmasından yaranır. CENTUM VP ALR121 modulu 32-bit onluq nöqtəli üçün big-endian bayt sırasını standart olaraq istifadə edir. ControlLogix isə yerli olaraq little-endian istifadə edir. CENTUM VP tərəfində Modbus TCP kommunikasiya tərifində bayt dəyişdirmə seçimini konfiqurasiya edin. 32-bit REAL dəyərlər üçün "Word Swap" seçimini Aktiv edin.
Böyük Nöqtə Sayları üçün Sorğu Performansının Optimallaşdırılması
CENTUM VP ilə ControlLogix arasında 500-dən çox məlumat nöqtəsi mübadiləsi zamanı sorğu performansı kritik olur. ALR121 modulu oxu sorğusu başına 125 registrə qədər dəstəkləyir.
- Kritik siqnallar (ESD vəziyyəti, yanğın və qaz siqnalları): 200ms sorğu
- Proses dəyərləri (temperatur, təzyiq, axınlar): 1000ms sorğu
- Qeyri-kritik məlumatlar (cihaz diaqnostikası, işləmə saatları): 5000ms sorğu
Ardıcıl registrləri tək oxu sorğularına yığın. Bir Modbus sorğusunda 100 ardıcıl registr oxumaq, 10 ayrı 10 registr qrupunu oxumaqdan on dəfə sürətlidir. Bu, TCP yükünü və CENTUM VP kommunikasiya modulunun yüklənməsini azaldır.
Əlavə olaraq, ControlLogix PLC-də watchdog taymer tətbiq edin. PLC-nin hər saniyə artırdığı bir heartbeat registri (məsələn, 40100) konfiqurasiya edin. CENTUM VP bu registri oxuyur və dəyəri müqayisə edir. Əgər dəyər 5 saniyə dəyişməzsə, DCS "PLC Kommunikasiya İtkisi" siqnalını işə salır və son yaxşı dəyərləri saxlayır. Bu, şəbəkə kəsilməsi zamanı DCS-nin köhnəlmiş məlumatlarla işləməsinin qarşısını alır.
Nəticə və Tövsiyələr
Yokogawa CENTUM VP ilə Allen-Bradley ControlLogix arasında Modbus TCP inteqrasiyası diqqətli registr xəritələməsi və bayt sırası uyğunlaşdırılması tələb edir. İşə salmadan əvvəl müstəqil Modbus aləti ilə son-to-son kommunikasiya həmişə yoxlanmalıdır. Sorğu sürətlərini siqnalın kritikliyinə görə tənzimləyin. Hər iki tərəfdə heartbeat monitorinqi tətbiq edin.
Problemlərin aradan qaldırılmasına fiziki qat (ping testi) ilə başlayın, sonra protokol qatını (Modbus cavab kodları) yoxlayın və nəhayət tətbiq qatını (məlumat formatı və bayt sırası) nəzərdən keçirin. Registr xəritəsini həm DCS, həm də PLC mühəndislərinin istifadə edə biləcəyi ortaq cədvəldə sənədləşdirin. Bu tək sənəd sistem yeniləmələri və köçürmələr zamanı inteqrasiya xətalarının 90%-nin qarşısını alır.
Müəllif: Liu Jianfeng sənaye avtomatlaşdırması üzrə mühəndisdir və PLC, DCS və idarəetmə sistemləri sahəsində 10 ildən çox təcrübəyə malikdir. O, Asiya-Sakit Okean regionunda neft-kimya və enerji istehsalı obyektlərində 30-dan çox DCS-dən PLC-yə inteqrasiya layihəsini işə salıb.
