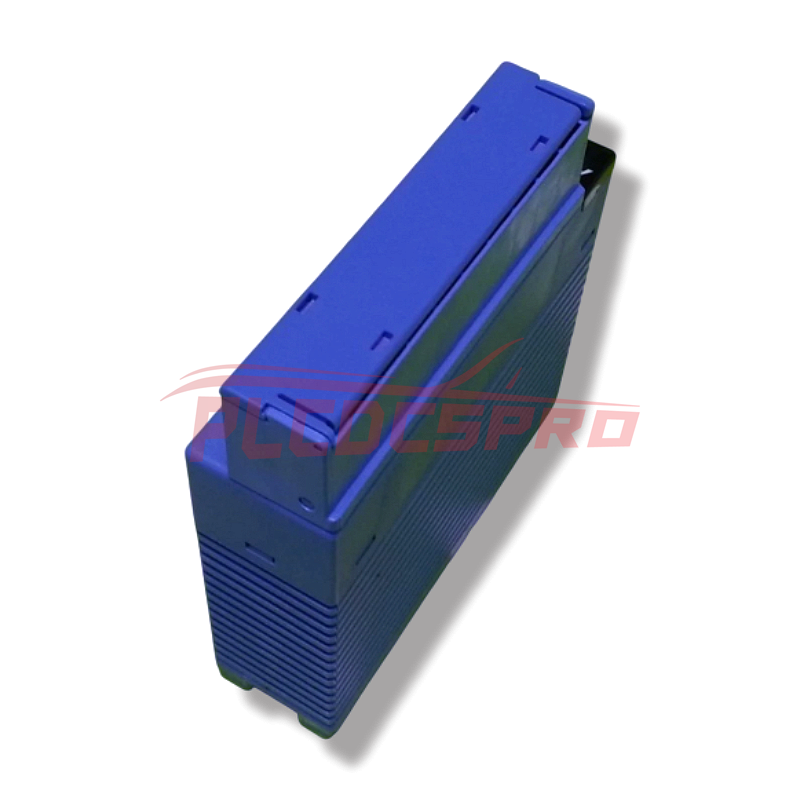

Module de sortie analogique 8 canaux Yokogawa F3DA08-5R

Référence : F3DA08-5R
Pays d'origine: Japan
Fournisseur: Yokogawa
Taper: Sortie Analogique

En stock!

100% original et authentique

100% neuf, prêt à expédier

Remboursement de l'assistance, service 7x24h

Description du produit

Présentation

Le Yokogawa F3DA08-5R est un module de sortie analogique 8 canaux (conversion D/A) de la famille FA-M3. Il fournit des sorties de tension programmables pour piloter des dispositifs analogiques externes, et il offre une haute vitesse, une haute résolution, ainsi que des diagnostics intégrés pour une intégration fiable dans les systèmes FA-M3.

Spécifications techniques

Modèle : F3DA08-5R
Nombre de sorties : 8 canaux
Plages de signal de sortie (tension) : –10 à +10 V, 0 à 10 V, 0 à 5 V, 1 à 5 V (sélectionnable par canal)
Résolution : DAC 16 bits (≈5,7 mV par pas dans la plage –10 à +10 V)
Vitesse de conversion : 2 μs par canal
Temps de mise à jour de la sortie : 4 μs pour un canal unique ; multi-canaux : 2 μs + 2 μs × (nombre de canaux mis à jour)
Isolation : Sorties isolées du circuit interne par photocoupleurs ; sorties partageant un négatif commun
Tension de tenue (isolation) : 500 V DC pendant 1 minute entre les bornes de sortie et le circuit interne
Charge / capacité admissible : Pour –10 à +10 V ou 0 à 10 V : ≥1 kΩ, ≤20 nF. Pour 0 à 5 V ou 1 à 5 V : ≥500 Ω, ≤20 nF.
Comportement au démarrage : Au démarrage, les sorties restent en haute impédance (pas de sortie) jusqu’à ce que le CPU écrive les valeurs de sortie.
Option de sortie sécurisée : Maintien configurable ou sortie de valeur prédéfinie en cas de panne CPU ou coupure de courant.
Consommation de courant (depuis l’unité de base) : 60 mA (alimentation 5 V DC)
Alimentation externe : 24 V DC nominal, plage admissible 19,2 à 30 V DC, consommation 200 mA
Connexion externe : Borniers 18 points, vis M3.5
Dimensions (L × H × P) : 28,9 × 100 × 106,2 mm
Poids : 180 g
Température de fonctionnement : 0 °C à 55 °C
Température de stockage : –25 °C à +70 °C
Humidité relative : 5 % à 95 %, sans condensation

Notes d’installation

Monter dans l’unité de base FA-M3 en utilisant deux emplacements contigus.
Utiliser un câblage blindé pour le câblage des sorties et maintenir la capacité dans les limites pour éviter la distorsion du signal.
Configurer la plage de sortie par canal dans la programmation FA-M3 (par exemple, –10 à +10 V, 0 à 5 V, etc.).
Au démarrage, s’assurer que le CPU écrit les valeurs de sortie avant d’attendre des sorties analogiques valides (impédance élevée par défaut).
Maintenir les limites environnementales (température, humidité) et assurer une ventilation suffisante.
Prévoir un retour de diagnostic et configurer le comportement sécuritaire selon les besoins.
