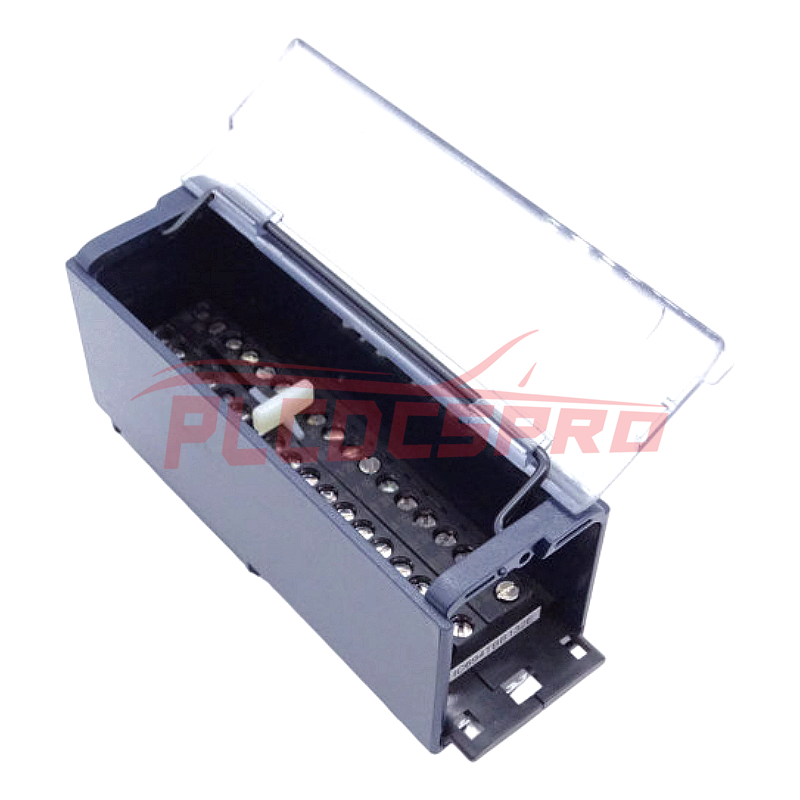

Le GE Fanuc IC694TBS032, également référencé sous le nom de IC694TBS032 Bornier à ressort, fournit une interface de raccordement du câblage de terrain à 36 broches pour les modules RX3i PacSystem compatibles. Il utilise des raccordements à ressort et accepte des conducteurs de 14 à 28 AWG.
Spécifications matérielles
Paramètre
Spécification
Modèle
IC694TBS032
Marque
GE Fanuc Emerson
Type de produit
Bornier à ressort
Gamme de produits
RX3i PacSystem
Type de raccordement
Borne à ressort
Nombre de broches
36
Équipement compatible
Modules RX3i
Calibre des fils
14-28 AWG
Longueur de dénudage
0,31 in
Couple de serrage des bornes
7 lb.in
Poids
0,20 lb
Température de fonctionnement
0 à 40 °C
Température de stockage
0 à 40 °C, bornier
Humidité de fonctionnement
80 %, sans condensation
Humidité de stockage
80 %, sans condensation
Altitude d’installation
1000 MSL
Consommation électrique
Non applicable ; bornier passif
Caractéristiques du raccordement à ressort RX3i
L’IC694TBS032 fournit un raccordement haute densité à 36 broches pour les modules RX3i compatibles. Le mécanisme à ressort accepte des conducteurs de 14 à 28 AWG, avec une longueur de dénudage spécifiée de 0,31 in. L’interface de bornes est passive et n’assure ni conversion indépendante de l’alimentation, ni traitement des signaux, ni communication réseau.
Les spécifications fournies indiquent un couple de serrage des bornes de 7 lb.in. Le câblage de terrain doit être acheminé de manière à ce que la charge exercée par les conducteurs ne soumette pas le bornier ni l’interface du module connecté à des contraintes mécaniques.
Questions fréquemment posées
Q : L’IC694TBS032 assure-t-il le traitement des signaux électriques ?
R : Non. L’IC694TBS032 est un bornier passif à ressort utilisé pour le raccordement du câblage de terrain. Le traitement des signaux est assuré par le module RX3i connecté.
Q : L’IC694TBS032 peut-il être utilisé avec n’importe quel module RX3i ?
R : Les données fournies indiquent une compatibilité avec les modules RX3i, mais ne définissent pas une matrice complète de compatibilité module par module. Il convient donc de consulter la documentation du module associé avant l’installation.
Q : Quelles sections de fils sont spécifiées pour l’IC694TBS032 ?
R : La plage de conducteurs spécifiée est de 14 à 28 AWG, avec une longueur de dénudage de 0,31 in.
Directives d’installation sur site
Vérifiez que le bornier est mécaniquement compatible avec le module RX3i prévu avant l’installation.
Isolez l’alimentation de terrain concernée avant de raccorder ou de retirer les conducteurs.
Utilisez des conducteurs compris dans la plage spécifiée de 14 à 28 AWG.
Dénudez les conducteurs sur la longueur spécifiée de 0,31 in.
Acheminez le câblage de terrain de manière à éviter toute force excessive de traction ou de flexion sur les bornes à ressort.
Lorsque cela est applicable, séparez le câblage des signaux des conducteurs à courant élevé ou fortement parasités.
Appliquez le couple de serrage spécifié de 7 lb.in aux bornes lorsque la méthode de raccordement exige un serrage contrôlé au couple.
Respectez les limites d’humidité sans condensation spécifiées pendant le fonctionnement et le stockage.
Vérifiez que l’ensemble installé reste dans la plage de température de fonctionnement spécifiée de 0 à 40 °C.
Vérifiez l’identification des conducteurs et l’affectation des bornes par rapport à la documentation de câblage applicable du module RX3i avant la mise sous tension.
