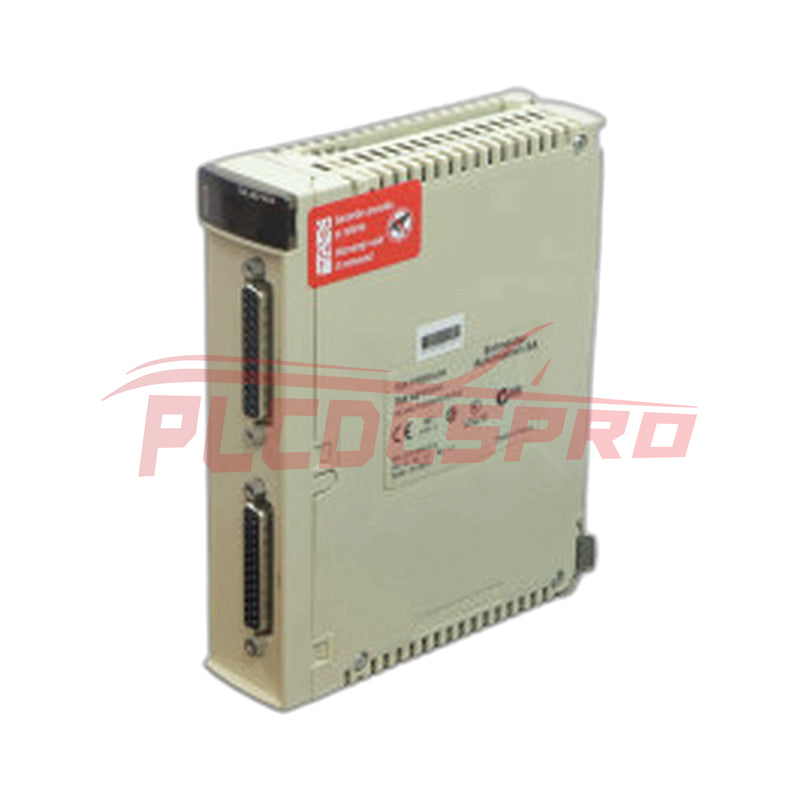

Module de sortie analogique 4 canaux Schneider TSXASY410
Référence :TSXASY410
Pays d'origine: USA
Fournisseur: Schneider
Taper: Module de sorties analogiques
En stock!
100% original et authentique
100% neuf, prêt à expédier
Remboursement de l'assistance, service 7x24h
Comparter
Description du produit
Présentation du produit
Le Schneider Electric TSXASY410 est un module de sorties analogiques à 4 voies pour la plateforme Modicon Premium. Il fournit des sorties isolées en courant (0–20 mA, 4–20 mA) et en tension (±10 V), avec une résolution de 11 bits + signe, pour un contrôle précis des actionneurs, des variateurs et des vannes de procédé.
Spécifications principales
Voies de sortie : 4 sorties analogiques isolées
Plages de sortie : 0–20 mA, 4–20 mA, ±10 V
Résolution : 11 bits + signe (10,25 µA en courant, 5,12 mV en tension)
Temps de conversion : 2,5 ms par voie
Isolation : 1500 Vrms entre voies et entre voie et bus
Impédance de charge : <600 Ω (courant), >1000 Ω (tension)
Consommation : 900 mA sous 5 V CC
Poids : 0,35 kg
Points forts
Isolation galvanique entre les voies, le bus et la terre, éliminant les couplages de bruit
Protection contre les surcharges et les courts-circuits sur chaque sortie
Sorties multigammes configurables par voie dans le logiciel
Raccordement par bornier à vis avec détrompage automatique pour éviter les erreurs de câblage
FAQ
Quelle est la précision du TSXASY410 ? L’erreur de mesure est de 0,45 % de la pleine échelle pour ±10 V et de 0,52 % pour les sorties en courant à 25 °C.
Comment les sorties sont-elles câblées ? Via un bornier à vis amovible commandé séparément (TSXBLY01).
Prend-il en charge les vérifications du câblage sous tension ? Oui, les diagnostics comprennent un test de dépassement de plage, la détection de présence du bornier et la surveillance par chien de garde.
Guide d’installation
Mettez hors tension le rack Premium et insérez le module dans l’emplacement sélectionné.
Fixez le bornier à vis TSXBLY01 jusqu’à l’engagement des broches de détrompage.
Câblez des paires torsadées blindées pour les sorties en courant et en tension, en reliant les blindages à la terre à une seule extrémité.
Configurez les plages de sortie et les états de repli dans le logiciel d’application de l’automate.
Étalonnez et vérifiez chaque voie à l’aide d’un appareil de mesure de référence avant la mise en service.
Conseils de sélection
Sélectionnez le TSXASY410 pour une commande analogique à quatre points ; utilisez le TSXASY800 pour les applications à huit voies.
Vérifiez que l’impédance de charge reste inférieure à 600 Ω pour les sorties en courant.
Pour les besoins en 0–10 V, configurez la plage ±10 V et effectuez la mise à l’échelle dans le logiciel.
