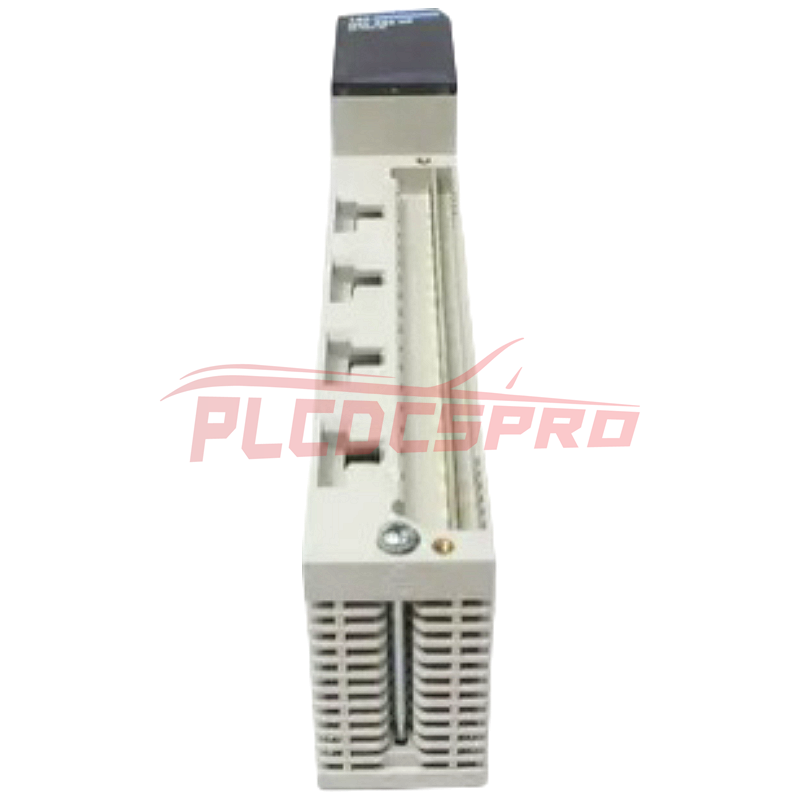

Le Schneider Electric 140DAI54300 est un module d'entrée discrète 16 canaux pour la plateforme Modicon Quantum. Il surveille les signaux 115 V AC sur deux groupes d'entrée et prend en charge une réponse à haute vitesse pour les applications de contrôle industriel.
Spécifications techniques
Modèle : 140DAI54300
Plateforme : Modicon Quantum
Canaux d'entrée : 16 (2 groupes de 8)
Tension d'entrée : 115 V AC
Courant d'entrée :
11,1 mA @ 57–63 Hz
13,2 mA @ 47–53 Hz
Seuils d'état de tension :
État 1 garanti :
79–132 V AC @ 57–63 Hz
85–132 V AC @ 47–53 Hz
État 0 garanti : 0–20 V AC
Impédance d'entrée :
12 000 Ω capacitive @ 57–63 Hz
14 400 Ω capacitive @ 47–53 Hz
Plage de fréquence : 47–63 Hz
Courant de fuite max : 2,1 mA
Entrée max absolue :
132 V en continu
156 V pendant 10 s
200 V pendant 1 cycle
Temps de réponse :
Off–On : 4,9–0,75 ms × cycle de ligne
On–Off : 7,3–12,3 ms
Isolation :
Entre groupes : 1780 Vrms (1 min)
Entre groupe et bus : 1780 Vrms (1 min)
Exigence de courant bus : 180 mA
Dissipation de puissance : 5,5 W
Signalisation locale :
16 × LED vertes (état d'entrée)
1 × LED verte (bus actif)
1 × LED rouge (défaut externe)
Format du module : Standard (largeur : 2 emplacements)
Poids : 0,3 kg
Classements environnementaux :
Température de fonctionnement : 0°C à +60°C
Température de stockage : –40°C à +85°C
Humidité : 95 % HR (sans condensation)
Altitude : ≤ 5000 m
Certifications : CE, UL 508, CSA C22.2 No 142, cUL, FM Classe 1 Div 2
Protection CEM :
ESD : 4 kV contact / 8 kV air
EMI : 10 V/m (80–2000 MHz)
Durabilité : Green Premium, conforme RoHS
Notes d'installation
Monter dans un rack compatible Quantum (largeur 2 emplacements)
Assurer que toutes les entrées d'un groupe partagent la même phase
Utiliser un câblage AC blindé ; suivre les meilleures pratiques de mise à la terre et CEM
Configurer l'adressage via Unity Pro ou Concept
Surveiller les indicateurs LED pour le diagnostic
Installer dans des boîtiers classés IP54 pour la protection environnementale
