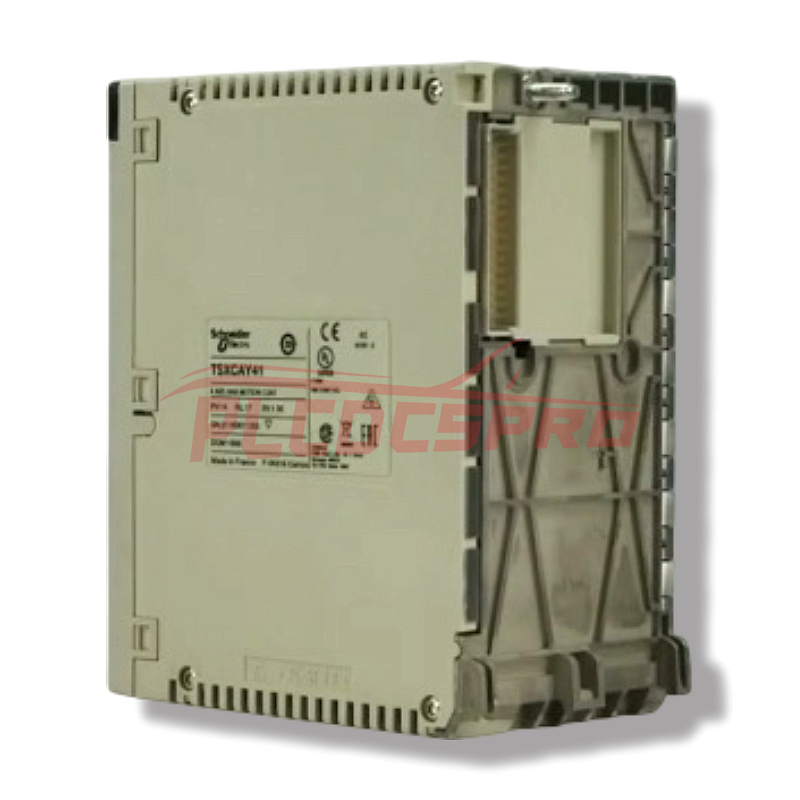

Nouveau module de contrôle de mouvement Schneider Modicon TSXCAY41

Référence : TSXCAY41
Pays d'origine: France
Fournisseur: Schneider
Taper: Module de Contrôle

En stock!

100% original et authentique

100% neuf, prêt à expédier

Remboursement de l'assistance, service 7x24h

Description du produit

Présentation

Le Schneider Electric TSXCAY41 est un module de commande de mouvement conçu pour la plateforme d'automatisation Modicon Premium. Il permet un contrôle haute performance de jusqu'à quatre axes servo avec une synchronisation précise et des profils de mouvement flexibles, adapté aux applications industrielles exigeantes nécessitant un positionnement en temps réel, un contrôle de vitesse et un mouvement multi-axes coordonné.

Caractéristiques techniques

Plateforme : Modicon Premium
Axes de commande : 4 axes servo indépendants
Profils de mouvement : Trapézoïdal ou parabolique
Temps d'accélération : 8 ms à 10 s
Résolution : 0,5 à 1000 unités de position par point
Longueur d'axe : 32 000 à 32 000 000 P
Vitesse d'acquisition : 54 000 à 270 000 points/min
Boucle servo : Proportionnelle avec compensation de dépassement et commutation de gain
Compatibilité d'entrée :
- Encodeur absolu SSI (16–25 bits)
- Encodeur incrémental (10–30 V totem, 5 V RS422)
- Sortie parallèle encodeur absolu (ABE7CPA11)
- Entrées auxiliaires (2 fils/3 fils, 24 V CC)
Fréquence d'horloge :
- Encodeur SSI : 200 kHz
- Encodeur incrémental : 500 kHz (x1), 1000 kHz (comptage x4), 250 kHz (entrée)
Sorties :
- 4 sorties analogiques (±10 à ±24 V, résolution 13 bits)
- 4 sorties réflexes (24 V CC, 0,5 A nominal, 625 mA max)
- 4 sorties validation servo-drive (relais, 24 V CC, 200 mA max)
Protection : Court-circuit, surcharge, surtension, inversion de polarité
Signalisation locale : RUN (vert), ERR (rouge), défaut E/S (rouge), diagnostic axe (4 LED vertes)
Dissipation de puissance : 10 à 17 W
Consommation de courant :
- 1500 mA @ 5 V CC
- 30 mA @ 24 V CC
- 22–40 mA @ 24 V CC (module encodeur)
Format du module : Double largeur
Poids : 0,61 kg
Température de fonctionnement : 0°C à +60°C
Humidité : 5–95 % sans condensation
Altitude : ≤ 2000 m
Conformité : EN/IEC 61131, RoHS, REACh

Notes d'installation

Monter dans une baie Modicon Premium en utilisant un double emplacement.
Connecter les encodeurs via des connecteurs SUB-D 15.
Utiliser des connecteurs HE-10 20 broches pour les entrées auxiliaires et sorties réflexes.
Configurer via EcoStruxure Control Expert (anciennement Unity Pro).
Assurer une mise à la terre et un blindage appropriés pour les signaux encodeur et variateur.
Respecter la compatibilité des encodeurs et les seuils de tension lors de la configuration.
Suivre les consignes de sécurité et de compatibilité électromagnétique Schneider Electric.
