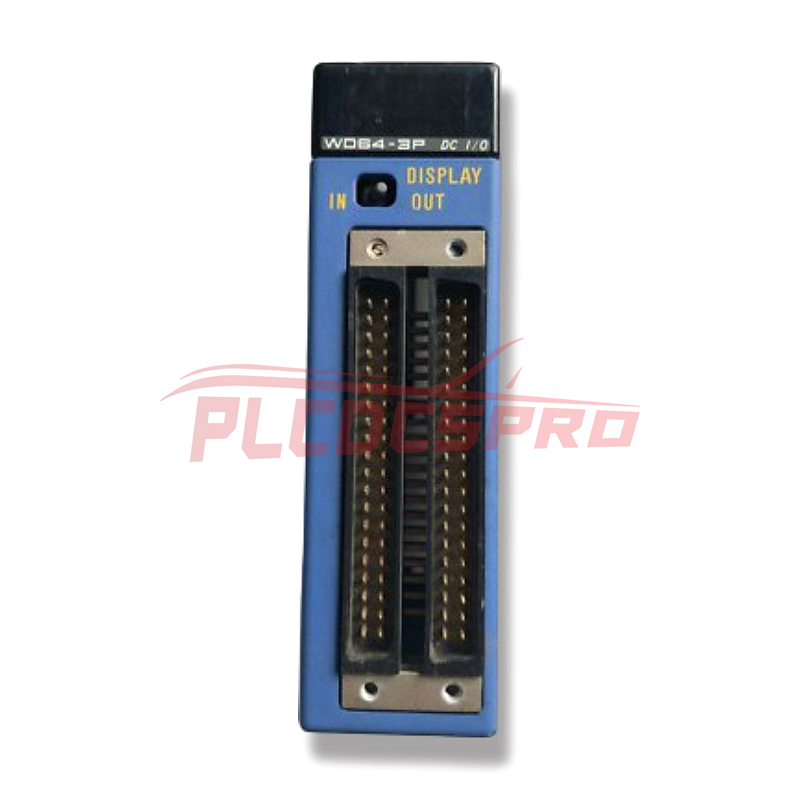

Le Yokogawa F3WD64-3P est un module combiné d'entrée/sortie numérique (I/O) de type collecteur (sink) conçu pour le système automate programmable FA-M3. Il intègre 32 canaux d'entrée DC et 32 canaux de sortie transistor collecteur dans une unité compacte, offrant un contrôle et une surveillance efficaces pour les applications 24 V DC. Le module comprend une protection intégrée contre les courts-circuits et prend en charge des temps d'échantillonnage d'entrée configurables pour une intégration système flexible.
Caractéristiques techniques
Modèle : F3WD64-3P
Type d’E/S : Type collecteur (entrée/sortie combinées)
Nombre d’entrées : 32 (bornes 01–32)
Nombre de sorties : 32 (bornes 33–64)
Lignes communes : 8 points par commun pour les blocs d’entrée et de sortie
Tension d’entrée nominale : 24 V DC (20,4–26,4 V DC)
Courant d’entrée (nominal) : 4,1 mA par point
Seuil ON/OFF d’entrée : ON ≥ 16 V DC & ≥ 3,2 mA ; OFF ≤ 5,8 V DC & ≤ 0,9 mA
Options de temps d’échantillonnage d’entrée : Toujours (0 μs), 62,5 μs, 250 μs ou 1 ms
Ratio maximum simultané ON (entrées) : 60 % des points d’entrée actifs simultanément
Type de sortie : Contact transistor (collecteur)
Tension de charge nominale en sortie : 24 V DC
Courant de charge max : 0,1 A par point ; 0,4 A par ligne commune
Temps de réponse (sortie) : OFF → ON : max 1 ms
Fonctions de protection : Protection contre les courts-circuits, protection contre la surchauffe, circuits de clampage actifs
Alimentation des sorties : 24 V DC, 55 mA
Tension de tenue (isolement) : 1500 V AC, 1 min (bornes externes vers circuit interne)
Consommation de courant (bus 5 V) : 170 mA
Connexions externes : Deux connecteurs 40 broches pour interface backplane
Poids : 120 g
Température de fonctionnement : 0–55 °C
Température de stockage : –20 à +75 °C
Humidité : 10–90 % HR (sans condensation)
Notes d’installation
Installez le module sur le backplane FA-M3 en utilisant les connecteurs 40 broches fournis
Utilisez un câblage approprié et suivez le regroupement des lignes communes par 8 points pour les bornes d’E/S
Assurez-vous que la capacité de l’alimentation supporte un courant auxiliaire de 55 mA
Maintenez une température ambiante entre 0 et 55 °C et évitez la condensation
Surveillez l’état des sorties via les indicateurs de diagnostic ou la supervision logique du PLC
Respectez la polarité correcte du câblage et ne dépassez pas les limites de courant nominal par point ou par commun
