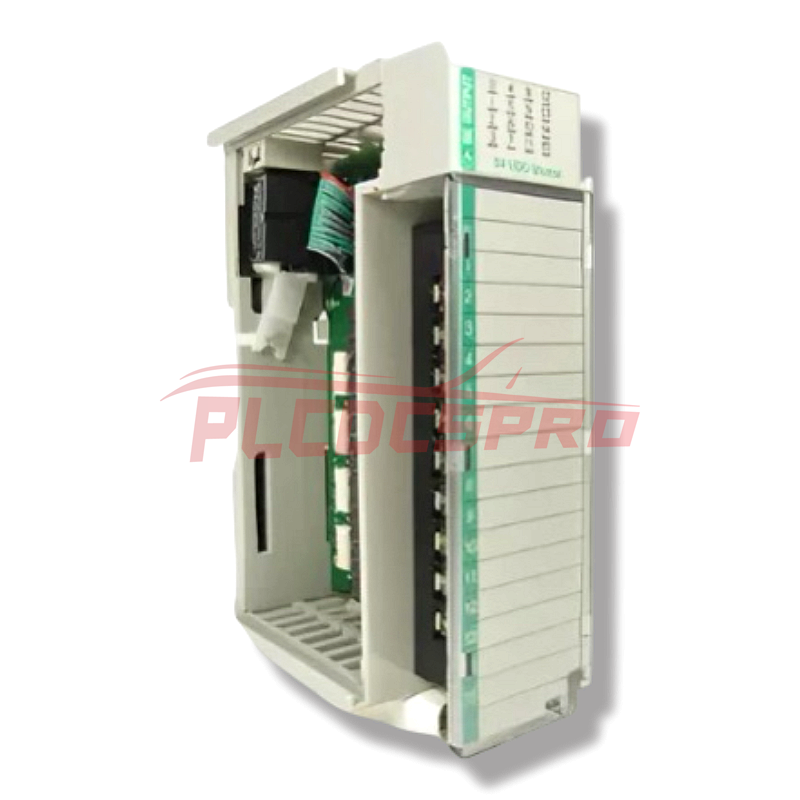

AB Allen-Bradley 1769-OB16P CompactLogix Module de sortie 16 points 24V CC
No reviews
Référence :1769-OB16P
Pays d'origine: USA
Fournisseur: Allen Bradley
Taper: Sortie Numérique
En stock!
100% original et authentique
100% neuf, prêt à expédier
Remboursement de l'assistance, service 7x24h
Comparter
Description du produit
Présentation
Le Allen-Bradley 1769-OB16P est un module de sortie numérique Compact I/O doté de seize sorties protégées 24 V CC en source. Conçu pour une utilisation avec les contrôleurs CompactLogix et MicroLogix 1500, il offre une commutation à semi-conducteurs pour des applications à grande vitesse et haute fiabilité. Une protection électronique intégrée protège contre les courts-circuits et les surcharges dans des environnements industriels exigeants.
Spécifications du produit
Numéro de catalogue : 1769-OB16P
Type de sortie : Numérique CC (source)
Nombre de sorties : 16 (1 groupe)
Plage de tension de fonctionnement : 20,4–26,4 V CC
Délai de sortie :
OFF → ON : 1 ms
ON → OFF : 2 ms
Courant continu par point : 0,5 A @ 60°C / 1,0 A @ 30°C
Courant continu par module : 4,0 A @ 60°C / 8,0 A @ 30°C
Courant d’appel : 2,0 A pendant 10 ms (répétable toutes les 1 s)
Courant de fuite en état OFF : 1,0 mA @ 26,4 V CC
Tension d’isolement : 75 V CC en service ; 707 V CC pendant 1 min (IEC)
Consommation de courant à 5 V CC : 160 mA
Dissipation thermique : 3,0 W
Dimensions (H × L × P) : 118 × 87 × 35 mm
Options de montage : Rail DIN ou panneau
Borne de connexion : Amovible (1769-RTB18)
Section de câble prise en charge : 22–14 AWG rigide / 22–16 AWG flexible
Température de fonctionnement : 0–60°C
Température de stockage : –40 à +85°C
Certifications : UL, CE, cULus, ATEX
Caractéristiques principales
Seize sorties 24 V CC en source avec protection électronique
Commutation à semi-conducteurs pour un fonctionnement à grande vitesse
LED de diagnostic pour l’état du module et des canaux
Protection intégrée contre les courts-circuits et les surcharges
Borne de connexion amovible pour un câblage simplifié
Compatible avec RSLogix 5000 et Studio 5000
Prise en charge des profils Add-On pour une configuration simplifiée
Format compact avec système de verrouillage à rainure et languette
Notes d’installation
Monter à l’aide d’un rail DIN ou de supports pour panneau avec espacement approprié
Assurer une mise à la terre et un blindage adéquats pour minimiser les interférences électriques
Utiliser un câble en cuivre classé pour 90°C ; respecter les spécifications de calibre des bornes
Observer les précautions ESD lors de la manipulation
Connecter le câblage terrain à la borne amovible avant la mise sous tension
Maintenir un espacement minimum entre les modules selon les directives Rockwell
Ne pas dépasser la distance maximale d’alimentation de 8 modules
