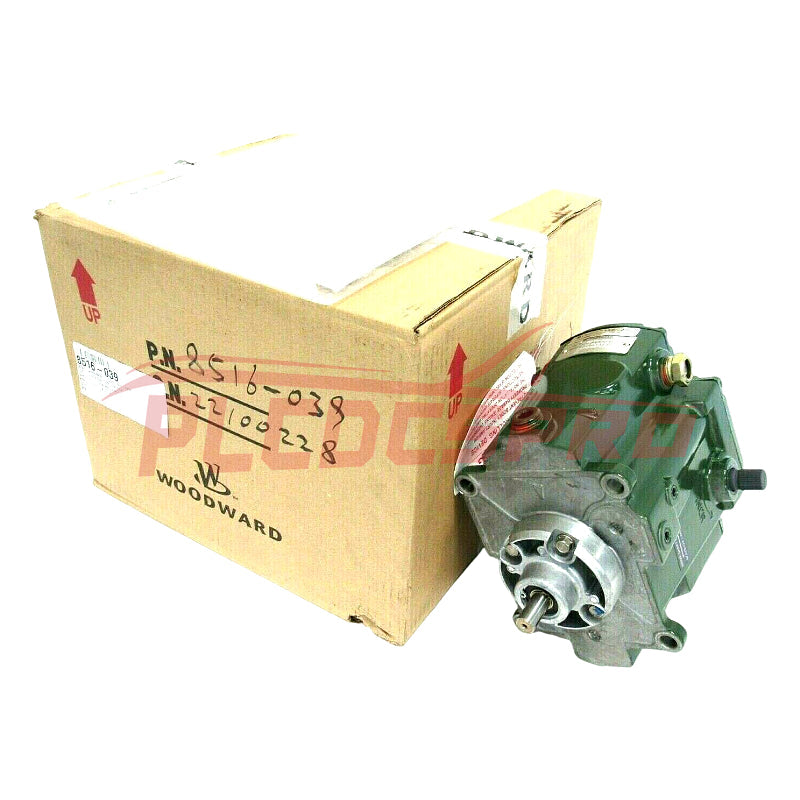

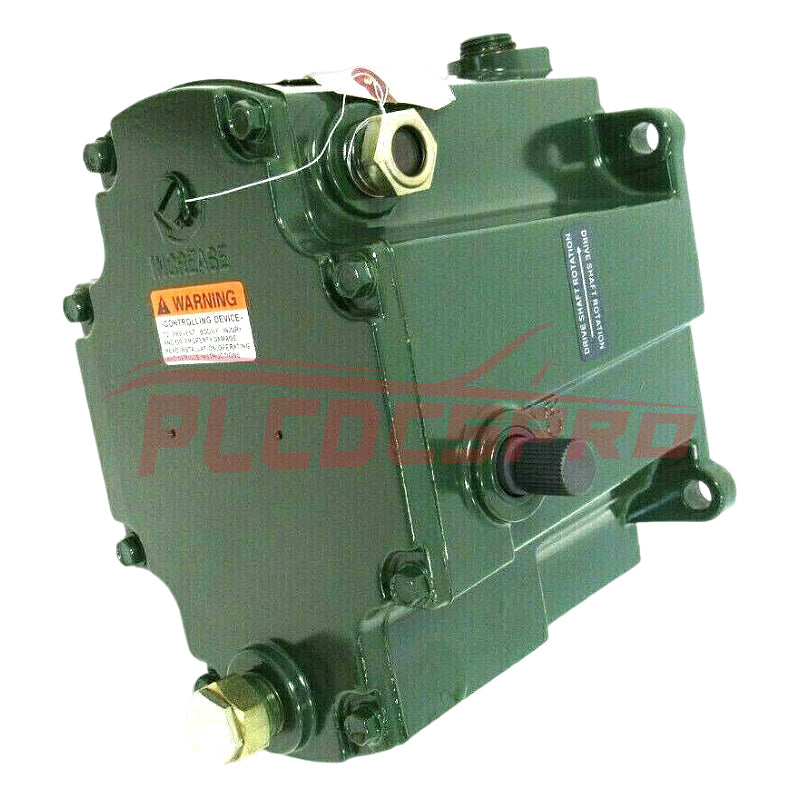

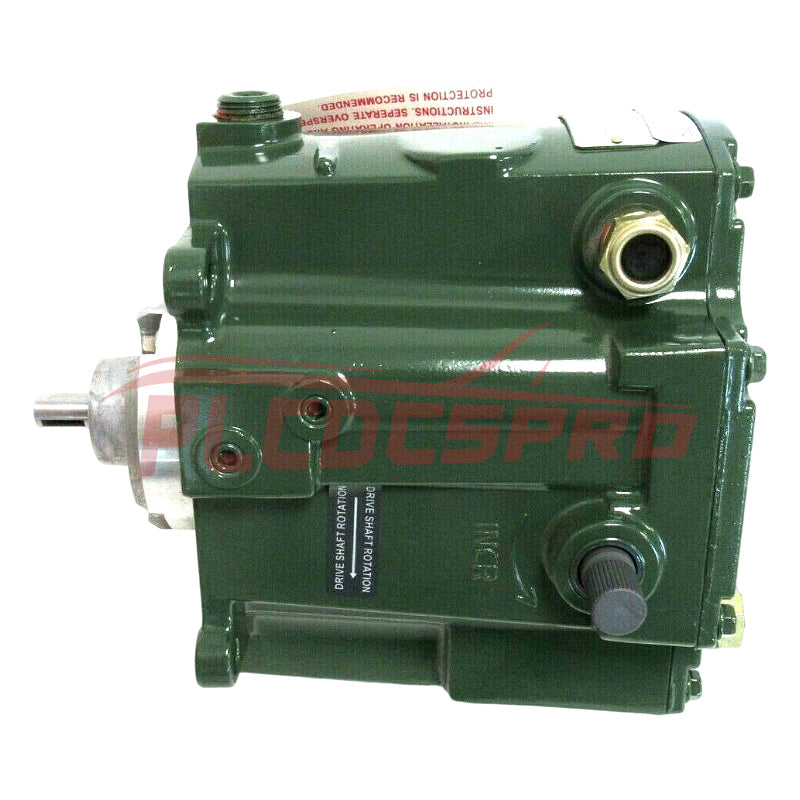

گاورنر Woodward 8516-039 یک گاورنر تفاضلی مکانیکی-هیدرولیکی از سری TG-13 است که برای کنترل دقیق سرعت توربینهای بخار کوچک در حالت غیرسنکرون (دروپ) طراحی شده است. این محصول دارای سیستم تأمین روغن مستقل، ساختار مقاوم در برابر شرایط جوی و طراحی مستحکمی است که محیطهای صنعتی سخت را با حداقل نیاز به تعمیر و نگهداری تحمل میکند.
مشخصات کلیدی
نوع گاورنر: مکانیکی-هیدرولیکی، تفاضلی (دروپ)
گشتاور خروجی: 16 N·m (12 ft-lb)
چرخش شفت خروجی: حداکثر 40°؛ حرکت پیشنهادی برابر با 2/3 دامنه کامل از حالت بیباری تا بار کامل
فشار داخلی روغن: 1034 kPa (150 psi)
گزینههای محدوده سرعت: 1100–2400 rpm، 2400–4000 rpm، 4000–6000 rpm (محدودههای سفارشی نیز موجود است)
شفت محرک: جهت چرخش در محفظههای چدنی و آلومینیوم ریختگی قابل معکوسکردن است
سیستم روغن: مستقل؛ نیازی به تأمین روغن خارجی ندارد
محفظه: مقاوم در برابر شرایط جوی برای نصب در فضای باز
ابعاد: 16 × 16 × 12 cm
وزن: 0.8 kg
محدوده کاربرد
گاورنر TG-13 برای تنظیم سرعت توربینهای بخار کوچک در مواردی که عملکرد ایزوکرون (سرعت ثابت) موردنیاز نیست، ایدهآل است. این گاورنر بهطور گسترده در سیستمهای بخار فرایندی صنعتی، کاربردهای محرک مکانیکی و واحدهای توان کمکی استفاده میشود؛ جاهایی که کنترل سرعت به روش دروپ، تقسیم بار پایدار و معماری سادهتر سیستم را فراهم میکند.
راهنمای نصب
گاورنر را با استفاده از آرایش کوپلینگ مشخصشده روی شفت محرک توربین نصب کنید.
بررسی کنید جهت چرخش شفت محرک با پیکربندی توربین مطابقت داشته باشد؛ در صورت نیاز آن را معکوس کنید.
مرجع اولیه سرعت را با استفاده از سازوکار تنظیم پیچی یا اهرمی تنظیم کنید.
اطمینان حاصل کنید مخزن روغن مستقل با گرید روانکار توصیهشده پر شده است.
لینکج خروجی را با حداقل لقی به شیر دریچه گاز توربین متصل کنید.
پیش از اعمال بارهای فرایندی، بررسی سرعت در حالت بیباری را انجام دهید.
درصد دروپ را مطابق الزامات تقسیم بار سیستم کالیبره کنید.
سؤالات متداول
س: تفاوت بین 8516-039 و 8516-038 چیست؟ پ: هر دو به سری TG-13 تعلق دارند؛ 8516-039 یک گونه پیکربندی مشخص در خانواده همان گاورنرهای مکانیکی-هیدرولیکی است.
س: آیا میتوان از این گاورنر برای عملکرد ایزوکرون استفاده کرد؟ پ: خیر، TG-13 یک گاورنر تفاضلی (دروپ) است که برای کاربردهای غیرسنکرون طراحی شده است. برای کنترل ایزوکرون، گزینههای گاورنر الکترونیکی را در نظر بگیرید.
س: روغن هر چند وقت یکبار باید تعویض شود؟ پ: بهدلیل سیستم روغن مستقل و قطعات متحرک اندک، فواصل تعمیر و نگهداری طولانیتر است؛ برنامه سرویس توصیهشده Woodward را بر اساس ساعات کار دنبال کنید.
س: آیا محدوده سرعت در محل قابل تنظیم است؟ پ: محدوده سرعت در کارخانه و مطابق مشخصات مشتری تنظیم میشود (1100–2400، 2400–4000 یا 4000–6000 rpm). برای نیازهای مربوط به محدوده سفارشی با Woodward تماس بگیرید.
نکات انتخاب
تأیید کنید توربین شما در حالت دروپ کار میکند؛ TG-13 قابلیت تثبیت سرعت ایزوکرون را ندارد.
محدوده سرعتی را انتخاب کنید که دامنه کاری توربین شما را با حاشیه 20٪ پوشش دهد.
اگر تغییرات مکرر سرعت پیشبینی میشود، تنظیم اهرمی را انتخاب کنید؛ برای کاربردهای دارای نقطه تنظیم ثابت، تنظیم پیچی مناسب است.
پیش از سفارش، جهت چرخش شفت محرک و جهت نصب را بررسی کنید.
