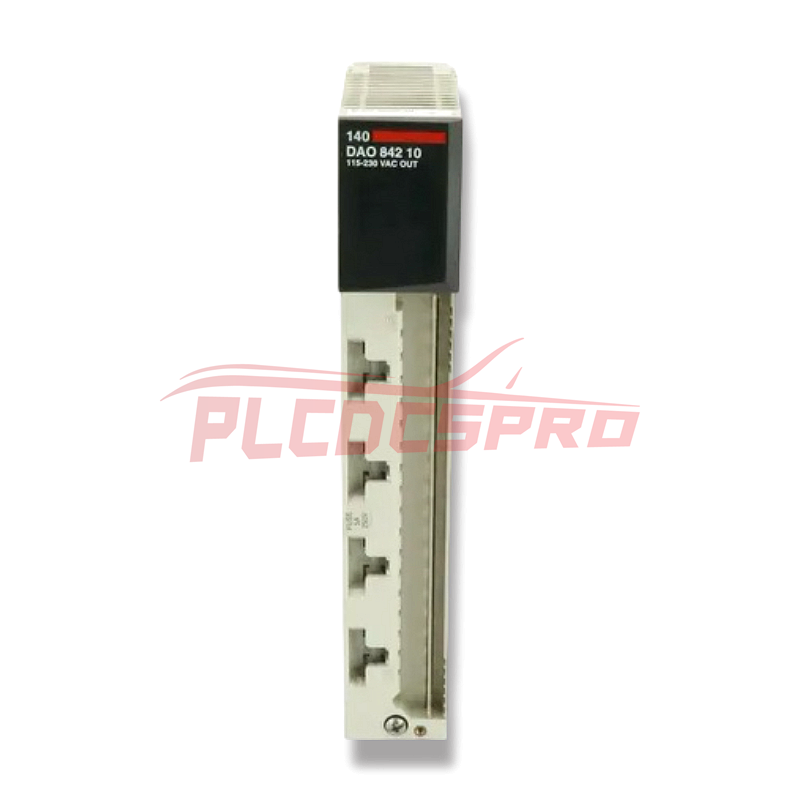

ماژول خروجی گسسته AC ولتاژ بالا Schneider 140DAO84210 برای پلتفرم Modicon Quantum است. این ماژول 16 کانال خروجی (گروهبندی شده به صورت 4 × 4) ارائه میدهد و از دامنه ولتاژ وسیع و ظرفیت جریان بالا برای کاربردهای کنترل صنعتی پشتیبانی میکند.
مشخصات فنی
مدل: 140DAO84210
پلتفرم: Modicon Quantum
نوع خروجی: خروجیهای گسسته AC
تعداد کانالها: 16 (4 گروه 4 تایی)
دامنه ولتاژ خروجی: 83–253 ولت AC
فرکانس تغذیه: 47–63 هرتز
حداکثر افت ولتاژ: 1.5 ولت
نیازمندی آدرسدهی: 1 کلمه خروجی
حداکثر خروجی مطلق:
300 Vrms به مدت 10 ثانیه
400 Vrms به مدت 1 سیکل
حداکثر جریان بار:
4 آمپر rms به ازای هر خروجی (85–132 ولت)
3 آمپر rms به ازای هر خروجی (170–253 ولت)
16 آمپر rms به ازای هر ماژول
4 آمپر rms به ازای هر گروه
جریان نشتی در حالت خاموش:
2 میلیآمپر rms در 115 Vrms
2.5 میلیآمپر rms در 230 Vrms
ظرفیت جریان ضربهای:
10 آمپر به ازای هر نقطه (3 سیکل)
20 آمپر به ازای هر نقطه (2 سیکل)
30 آمپر به ازای هر نقطه (1 سیکل)
25 آمپر به ازای هر گروه (3 سیکل)
30 آمپر به ازای هر گروه (2 سیکل)
45 آمپر به ازای هر گروه (1 سیکل)
رتبه dv/dt: 400 ولت/میلیثانیه
زمان پاسخ: ≤ 0.5 میلیثانیه (تغییرات روشن/خاموش)
حفاظت: فیلتر داخلی RC؛ فیوز 5 آمپر به ازای هر خروجی
نیاز جریان باس: 350 میلیآمپر
تلفات توان: 1.85 وات + (1.1 × مجموع جریان بار ماژول)
سیگنالدهی محلی:
1 LED سبز برای فعالیت باس
1 LED قرمز برای خطای خارجی
16 LED سبز برای وضعیت خروجی
فرمت ماژول: استاندارد
وزن خالص: 0.45 کیلوگرم
دمای کاری: 0 درجه سانتیگراد تا 60 درجه سانتیگراد
دمای ذخیرهسازی: –40 درجه سانتیگراد تا 85 درجه سانتیگراد
رطوبت نسبی: 95% RH، بدون تراکم
ارتفاع: ≤ 5000 متر
گواهینامهها: UL 508، CSA C22.2 شماره 142، FM Class 1 Div 2، CE
مطابقت با RoHS: بله
ویژگیهای کلیدی
16 کانال خروجی AC ولتاژ بالا
معماری کانال گروهبندی شده (4 × 4) برای سیمکشی سادهتر
پاسخ سریع سوئیچینگ برای کنترل حساس به زمان
تشخیص داخلی برای خطاهای فیوز و تغذیه میدانی
نمایشگرهای LED برای وضعیت خروجی و خطاها در زمان واقعی
حفاظت مقاوم در برابر ضربه و EMI
سازگار با رکها و CPUهای استاندارد Quantum
نکات نصب
نصب در رک سازگار با Quantum با فاصله مناسب اسلاتها.
اتصال بارهای AC طبق نمودار سیمکشی و ولتاژ نامی.
اطمینان از رتبهبندی مناسب فیوز و زمینکردن برای هر خروجی.
نظارت بر نمایشگرهای LED برای وضعیت خطا و فعالیت.
حفظ شرایط محیطی در محدوده مشخص شده.
استفاده از کابلهای محافظت شده در محیطهای با EMI بالا.
اطلاعات سفارش
شماره قطعه: 140DAO84210
کشور سازنده: چین
ابعاد بستهبندی: ارتفاع 16.3 سانتیمتر × عرض 4.5 سانتیمتر × طول 31.2 سانتیمتر
