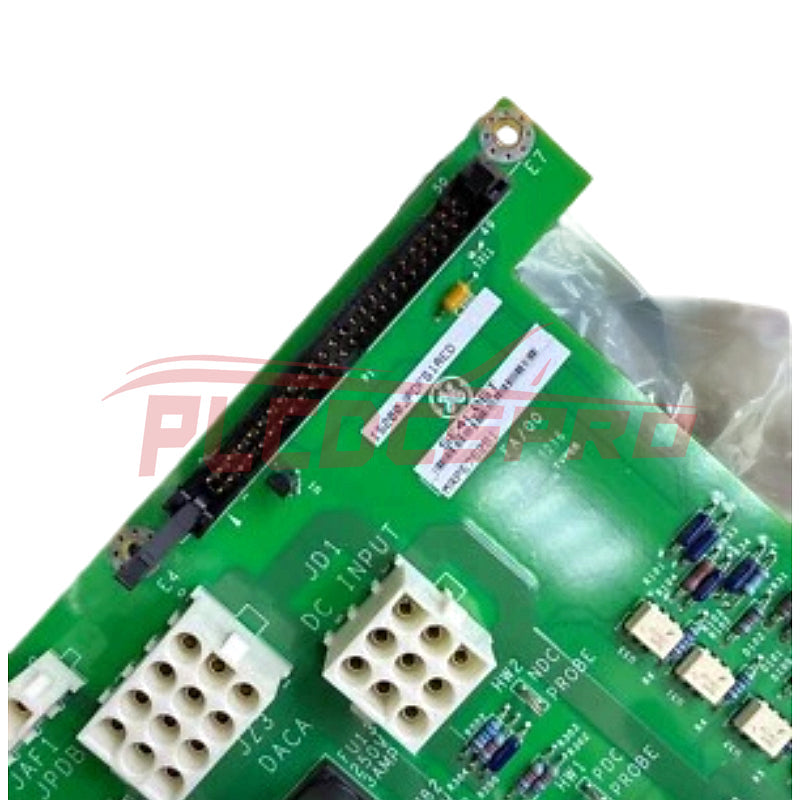

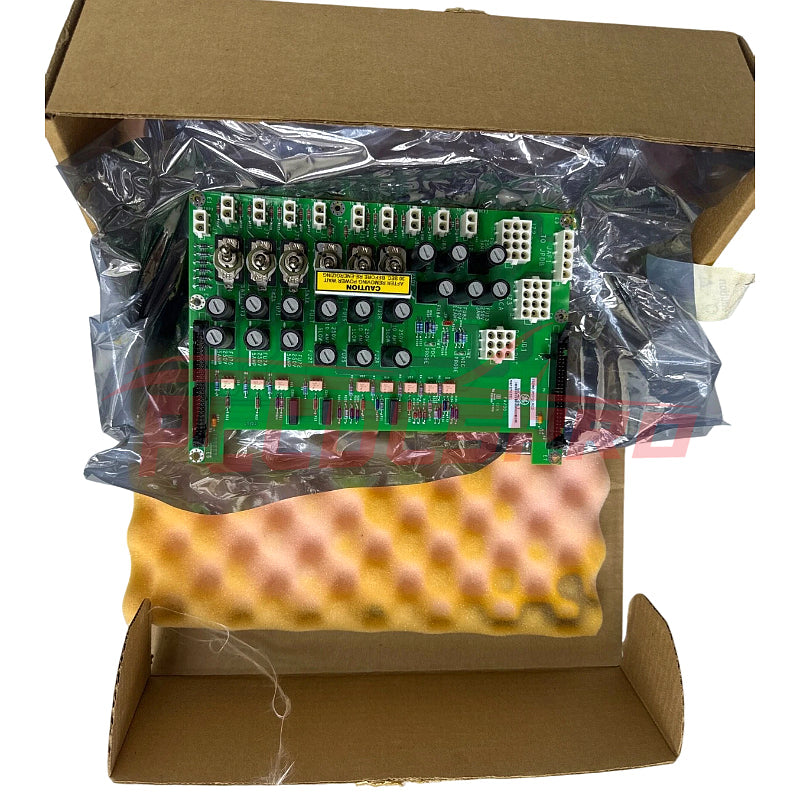

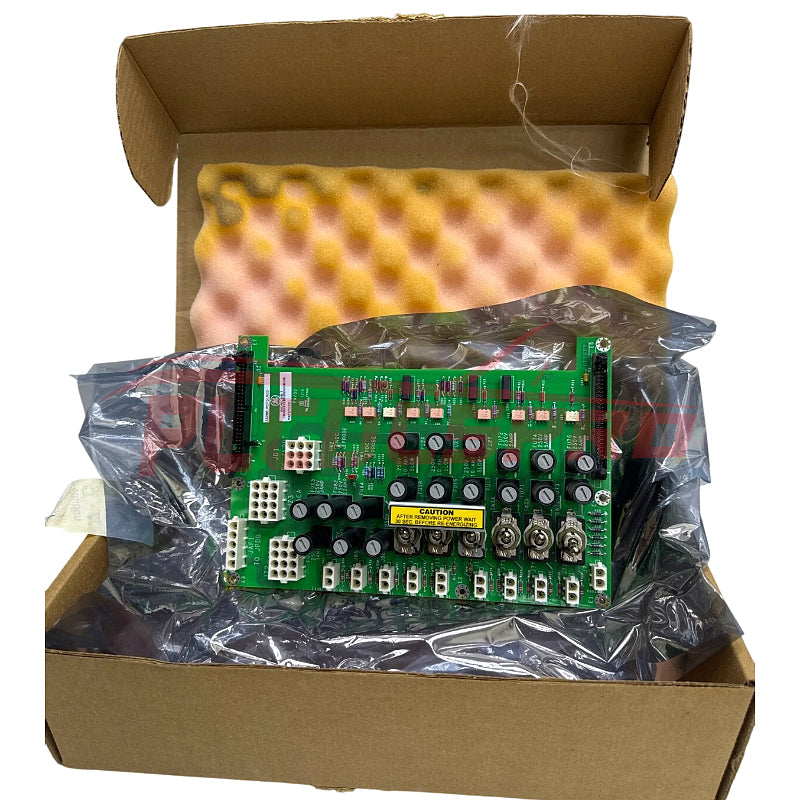

GE IS200JPDFG1A (کد مونتاژ IS200JPDFG1ACA) یک ماژول توزیع برق DC (PDM) است که برای کابینتهای کنترل توربین Speedtronic Mark VI و Mark VIe شرکت جنرال الکتریک طراحی شده است. این ماژول با ولتاژ 125 VDC کار میکند و ضمن توزیع برق کنترل DC به منابع تغذیه رک و ماژولهای سیستم، حفاظت مداری و پایش خطای اتصال به زمین را نیز فراهم میکند.
مشخصات فنی
ولتاژ ورودی نامی: 125 VDC (معماری باس DC شناور)
ولتاژ خروجی نامی: 125 VDC
جریان نامی باس: ظرفیت جریان پیوسته کل 30 A
حفاظت مداری: کلیدهای مدار / کلیدهای ضامنی 30 A با قابلیت اطمینان بالا و بهصورت یکپارچه
تشخیص خطای اتصال به زمین: مدار پایش داخلی تشخیص خطای اتصال DC به زمین
دمای کاری: -30°C تا +65°C (-22°F تا +149°F)
ویژگیها و کاربردهای کلیدی
این ماژول برای حفظ قابلیت تعمیر و نگهداری و یکپارچگی باس برق در کابینتهای کنترل تولید برق ضروری است:
پشتیبانی از باس DC شناور: بهطور ویژه برای مدیریت سیستمهای باتری ایستگاهی 125 VDC بدون اتصال به زمین طراحی شده است.
کنترل مجزای مدارها: امکان جداسازی شاخههای برقرسانی مشخص رک را هنگام تعمیر و نگهداری، بدون ایجاد وقفه در کل سیستم کنترل، فراهم میکند.
سیگنالدهی وضعیت: سیگنالهای هشدار وضعیت قطع خطای اتصال به زمین و کلید مدار را به کنترلرهای اصلی سیستم ارسال میکند.
راهنمای نصب
نصب در کابینت: برد JPDF را در بخش اختصاصی توزیع برقِ صفحه پشتی کابینت Mark VI محکم کنید.
اتصال باس اصلی: کابلهای ورودی باتری ایستگاهی 125 VDC را به ترمینالهای کابلشو ورودی اصلی متصل کنید.
سیمکشی خروجی شاخهها: مدارهای خروجی شاخهها را به منابع تغذیه مجزای رک (VMI، VME یا پکهای برق) سیمکشی کنید.
آزمون تشخیص اتصال به زمین: پیوستگی سیمکشی تشخیص خطای اتصال به زمین تا رلههای هشدار مرکزی را بررسی کنید.
نکات انتخاب
تطبیق رده ولتاژ: اطمینان حاصل کنید ولتاژ باتری ایستگاهی 125 VDC است (برای کاربردهای 24V/48V، مدل JPDD و برای کاربردهای 125V، مدل JPDF را انتخاب کنید).
بررسی ظرفیت جریان: مطمئن شوید بار متصل کل از ظرفیت نامی حداکثر 30 A باس بیشتر نباشد.
سؤالات متداول (FAQ)
س: برد IS200JPDFG1A به چه ولتاژ ورودی نیاز دارد؟ پ: JPDFG1A برای سیستمهای توزیع برق شناور با ولتاژ نامی 125 VDC طراحی شده است.
س: آیا این برد توزیع برق دارای قابلیت تشخیص خطای اتصال به زمین است؟ پ: بله، این برد به سختافزار یکپارچه برای تشخیص شرایط خطای اتصال DC به زمین در سمت بالا و سمت پایین مجهز است.
