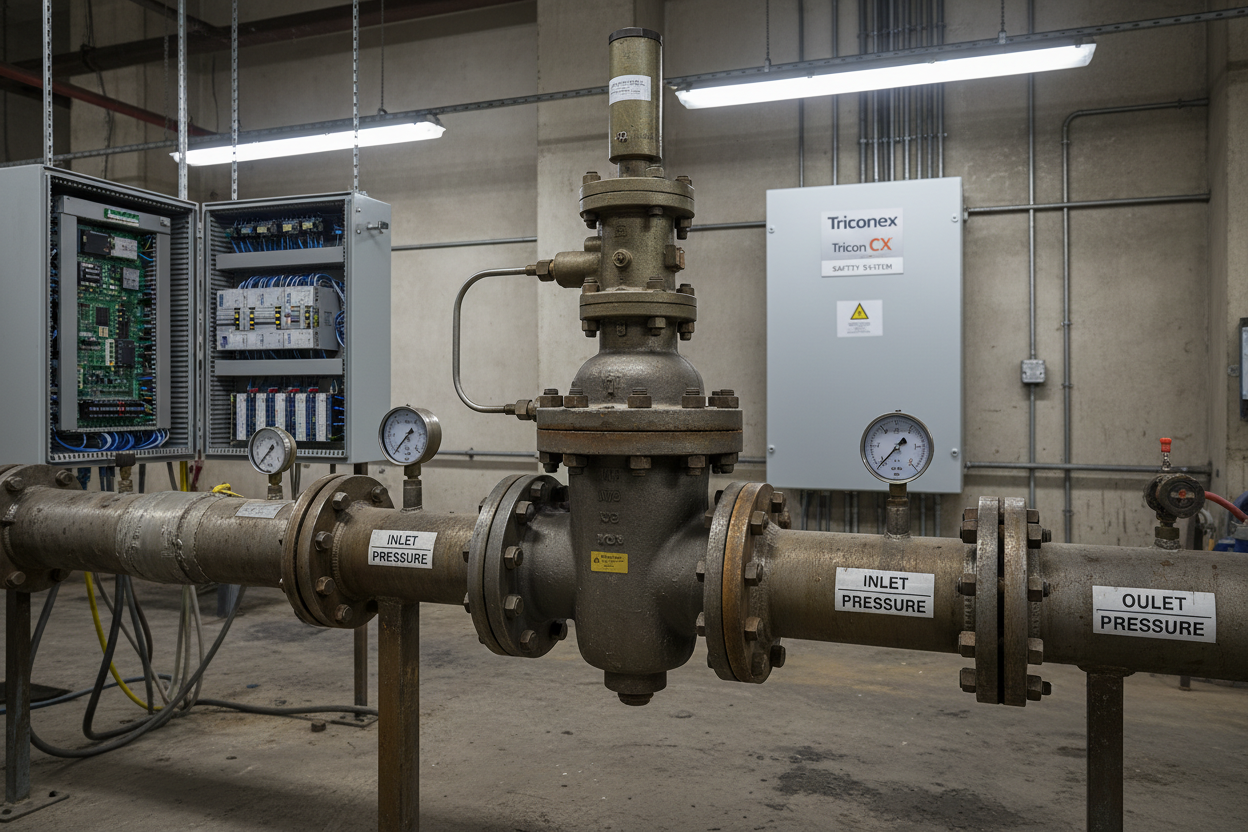

راه‌اندازی و عیب‌یابی شیر کنترل فشار خودتنظیم‌کننده

Self-Regulating Pressure Control Valve Commissioning and Troubleshooting

نحوه عملکرد شیر

یک شیر تنظیم فشار خودکار (PRV) از یک مدار کنترل پیلوت‌دار برای حفظ فشار خروجی ثابت، مستقل از تغییرات فشار ورودی، استفاده می‌کند. پیلوت فشار پایین‌دستی را از طریق یک خط حسگر فولاد ضدزنگ ۶ میلی‌متری اندازه‌گیری می‌کند. اگر فشار خروجی زیر نقطه تنظیم بیاید، پیلوت بیشتر باز می‌شود و فشار بارگذاری روی دیافراگم شیر اصلی را افزایش داده و شیر اصلی را باز می‌کند. اگر فشار خروجی افزایش یابد، پیلوت جریان را محدود کرده، فشار بارگذاری را کاهش می‌دهد و فنر دیسک شیر اصلی را به سمت نشیمنگاه می‌بندد.

نقطه تنظیم توسط فشردگی فنر پیلوت تعیین می‌شود. چرخش در جهت عقربه‌های ساعت نقطه تنظیم را افزایش می‌دهد و چرخش خلاف جهت عقربه‌های ساعت آن را کاهش می‌دهد. دامنه تنظیم معمولاً ±۲۰٪ از نقطه تنظیم طراحی است. مسدود شدن خط حسگر باعث ایجاد خوانش فشار کاذب بالا در پیلوت می‌شود که منجر به بسته شدن جزئی شیر اصلی حتی زمانی که فشار خروجی زیر نقطه تنظیم است، می‌گردد. در صورت نوسان یا تغییر فشار شیر، ابتدا صحت جریان خط حسگر را بررسی کنید.

روش راه‌اندازی

این توالی را برای یک PRV با نقطه تنظیم خروجی طراحی شده ۲.۵ بارگ و دامنه ورودی ۱۰–۳۵ بارگ دنبال کنید.

  • مرحله ۱: تمام شیرهای ایزوله را ببندید و اطمینان حاصل کنید که لوله‌کشی پایین‌دستی در فشار اتمسفریک است. یک گیج فشار کالیبره شده (۰–۶ بارگ، دقت ۰.۱٪) در سمت خروجی نصب کنید. از گیج دائمی فرآیند استفاده نکنید — کلاس دقت آن معمولاً ±۱.۶٪ بازه است که برای راه‌اندازی خیلی کم دقت است.
  • مرحله ۲: شیر ورودی را تا ۱۰٪ باز کنید. فشار خروجی و جریان را صفر تأیید کنید. هر فشار خروجی غیرصفر نشان‌دهنده نشت نشیمنگاه است. نرخ نشت نشیمنگاه را با تست حباب صابون ثبت کنید. حداکثر مجاز طبق IEC 60534-4 کلاس IV برابر ۰.۰۱٪ جریان Cv نامی است.
  • مرحله ۳: شیر ورودی را کاملاً باز کنید. فنر پیلوت را در جهت عقربه‌های ساعت تنظیم کنید تا فشار خروجی به ۲.۵ بارگ برسد. اجازه دهید ۵ دقیقه تثبیت شود، سپس شیر مصرف‌کننده را تا ۵۰٪ باز کنید. فشار خروجی باید ظرف ۳۰ ثانیه به ۲.۵ بارگ بازگردد با افت گذرای حداکثر ۰.۳ بارگ (۱۲٪ نقطه تنظیم). اگر بیشتر بود، پیش‌بار فنر را یک‌چهارم دور افزایش داده و دوباره تست کنید.
  • مرحله ۴: شیر مصرف‌کننده را ببندید و نوسان فشار را مشاهده کنید. حداکثر مجاز ۰.۲۵ بارگ (۱۰٪ نقطه تنظیم) است. اگر بیشتر بود، یک محدودکننده اوریفیس پیلوت (قطر استاندارد ۰.۵ میلی‌متر برای حجم‌های زیر ۵۰ L) در خط بارگذاری پیلوت نصب کنید.
  • مرحله ۵: تنظیم نقطه تنظیم را با مهره قفل‌کننده قفل کنید. عمق فشردگی فنر (تعداد دور از موقعیت کاملاً آزاد) را ثبت کنید. این امکان را می‌دهد که پس از تعویض فنر، نقطه تنظیم سریعاً بدون راه‌اندازی مجدد کامل بازیابی شود.

یکپارچه‌سازی Triconex SIS و Schneider M580

در کاربردهای کمپرسور گاز، PRV باید در هنگام رویداد ESD کاملاً بسته شود. ماژول خروجی دیجیتال Triconex Tricon CX TMR خروجی دیجیتال به عملگر پنوماتیک می‌دهد که فشار محفظه بارگذاری را به اتمسفر تخلیه کرده و شیر اصلی را ظرف ۲–۳ ثانیه با فنر می‌بندد. خروجی دیجیتال Triconex را به صورت قطع‌کردن برای تریپ (DET) پیکربندی کنید — سیم‌پیچ فعال = عملکرد عادی، قطع برق = حالت ایمن بسته. این معماری توسط IEC 61511 برای حفاظت فشار بیش از حد با رتبه SIL الزامی است.

یک تأخیر زمانی در منطق Triconex TriStation پیاده‌سازی کنید. یک پنجره ۵ ثانیه‌ای قبل از اعلام هشدار عدم بسته شدن PRV تنظیم کنید — این از هشدارهای مزاحم ناشی از دینامیک بسته شدن طبیعی شیر جلوگیری می‌کند. یک فرستنده موقعیت ۴–۲۰ میلی‌آمپر روی شفت عملگر نصب کنید که به کانال AI Tricon CX متصل شود. هشدار بالا را در ۵٪ باز شدن در حالت ESD تنظیم کنید تا نشت جزئی نشیمنگاه یا گیرکردن عملگر تشخیص داده شود.

برای کنترل نظارتی Schneider M580، یک کنترلر پیلوت هوشمند را موازی با پیلوت خودتنظیم نصب کنید. کارت AO M580 (BMX AMO 0210) را برای خروجی ۴–۲۰ میلی‌آمپر پیکربندی کنید: ۴ میلی‌آمپر = حداقل ۱.۵ بارگ، ۲۰ میلی‌آمپر = حداکثر ۴.۰ بارگ. فرمول مقیاس‌بندی: نقطه تنظیم (بارگ) = ((mA − 4) / 16) × 2.5 + 1.5. مقدار پیش‌فرض AO را در راه‌اندازی مجدد کنترلر روی ۱۲ میلی‌آمپر (۲.۵ بارگ عادی) تنظیم کنید تا از تغییر ناگهانی نقطه تنظیم هنگام بازگشت برق جلوگیری شود. آداپتور I/O از راه دور Modicon امکان قرارگیری توزیع‌شده I/O نزدیک به اسکید شیر را فراهم می‌کند و طول کابل‌های سیگنال را به حداقل می‌رساند.

الگوهای رایج خطا

  • خطا ۱ — نوسان فشار خروجی (نوسان ±۰.۵ بارگ): اوریفیس پیلوت به‌طور جزئی توسط آلودگی مسدود شده است. با برس نایلونی تمیز کرده و با نیتروژن خشک دمش کنید. از پروب‌های فلزی استفاده نکنید — لبه آسیب‌دیده اوریفیس باعث جریان نامتقارن و نوسان مداوم می‌شود.
  • خطا ۲ — فشار کمتر از نقطه تنظیم در جریان بالا: خط حسگر محدود شده است. با نیتروژن ۲ بارگ دمش کنید. اگر باز شد، فنر پیلوت خسته شده است — طول آزاد آن را اندازه‌گیری کرده و اگر بیش از ۵٪ کمتر از مقدار اسمی سازنده بود، تعویض کنید.
  • خطا ۳ — افزایش فشار در جریان صفر (دوره ۲۴ ساعته): نشت نشیمنگاه اصلی (خطای کلاس IV). فشار ورودی را موقتاً کاهش دهید. برنامه‌ریزی تعویض نشیمنگاه و مجموعه دیسک در پنجره تعمیرات برنامه‌ریزی شده بعدی.
  • خطا ۴ — عدم بسته شدن شیر در تست ESD: فنر عملگر اورراید پنوماتیک پیش‌بار خود را از دست داده است. نیروی پیش‌بار فنر را در هر تست اثبات ۲ ساله اندازه‌گیری کنید. اگر پیش‌بار کمتر از ۹۰٪ مقدار طراحی بود، تعویض کنید.

نتیجه‌گیری و توصیه‌های عملی

شیرهای تنظیم فشار خودکار ابزارهای ساده اما حساسی هستند. اول، همیشه با گیج قابل حمل کالیبره شده راه‌اندازی کنید — گیج‌های دائمی دقت لازم برای تأیید نقطه تنظیم را ندارند. دوم، قبل از تنظیم فنر پیلوت، صحت خط حسگر را بررسی کنید. عمق فشردگی فنر را مستند کنید تا تعمیرات آینده بتواند تنظیمات را بدون راه‌اندازی مجدد کامل بازیابی کند.

خروجی دیجیتال Triconex SIS را با کانال بازخورد موقعیت AI برای تشخیص خطاهای بسته نشدن شیر در تست‌های اثبات ESD قبل از تبدیل شدن به حوادث ایمنی، یکپارچه کنید. محدودیت‌ها و پیش‌فرض‌های راه‌اندازی مجدد AO Schneider M580 را برای جلوگیری از تغییرات ناگهانی نقطه تنظیم در هنگام بازگشت برق پیکربندی کنید.

نویسنده: فنگ جینگبو، مهندس اتوماسیون صنعتی با بیش از ۱۰ سال تجربه در PLC، DCS و سیستم‌های کنترل.
