پل زدن کنترللاژیکس آلن-برادلی به سیستم کنترل توزیعشده یاکوگاوا CENTUM VP از طریق Modbus TCP: نگاشت پروتکل و تشخیص خطا
چرا Modbus TCP برای یکپارچهسازی DCS به PLC
Modbus TCP همچنان پرکاربردترین پروتکل باز پشتیبانیشده در اتوماسیون صنعتی است. این پروتکل در لایه کاربردی بر بستر اترنت استاندارد و از طریق پورت TCP شماره ۵۰۲ عمل میکند. سیستم DCS یاکوگاوا CENTUM VP شامل بسته ارتباطی Modbus TCP (ALR121) است که امکان تبادل مستقیم داده با PLCهای شرکتهای ثالث را فراهم میکند. کنترلرهای Allen-Bradley ControlLogix (مانند سری 1756-L8x) از طریق ماژولهای 1756-EWEB یا 1756-EN2T و با استفاده از AOI (دستورالعمل افزودنی) Modbus TCP Client/Server پشتیبانی میکنند.

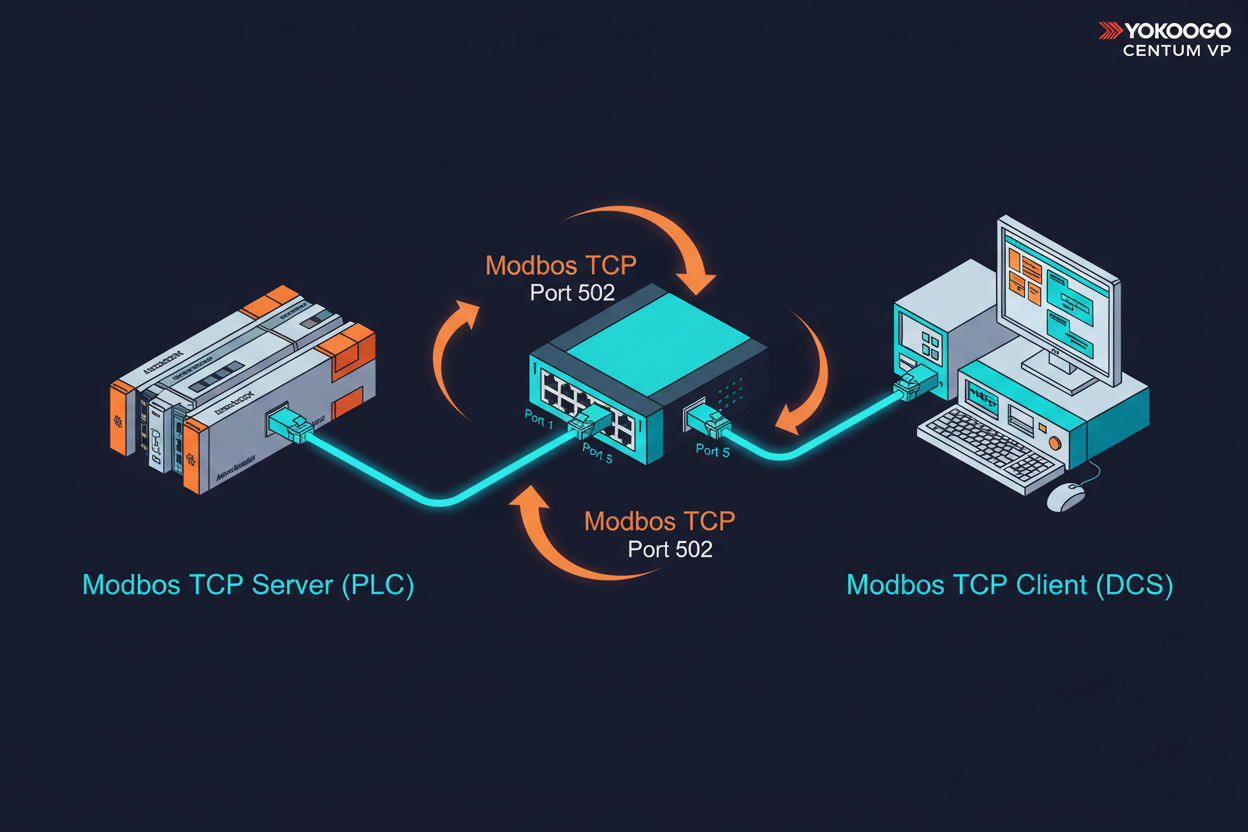

- ماژول ارتباطی سمت DCS به عنوان Modbus TCP Client (مستر) عمل میکند.
- کنترلر ControlLogix به عنوان Modbus TCP Server (اسلیو) عمل میکند.
این معماری کنترل چرخههای پرسوجو را در اختیار DCS قرار میدهد. DCS دادههای فرآیندی را از رجیسترهای نگهدارنده PLC میخواند و نقاط تنظیم یا فرمانها را به PLC مینویسد.
با این حال، ناسازگاری نوع دادهها و تنظیمات تایماوت پرسوجو باعث ۸۰٪ از شکستهای یکپارچهسازی میشود. درک استراتژی نگاشت رجیسترها ساعتها زمان راهاندازی را صرفهجویی میکند.
روند پیکربندی گام به گام
برای برقراری ارتباط Modbus TCP بین CENTUM VP و ControlLogix، این توالی اثباتشده را دنبال کنید:
گام ۱: پیکربندی ماژول ارتباطی ALR121 در CENTUM VP. سیستم ویو را باز کنید، به ایستگاه ارتباطی Vnet/IP بروید و یک زیرسیستم Modbus TCP جدید اضافه کنید. آدرس IP PLC (مثلاً 192.168.10.50) و پورت TCP (پیشفرض ۵۰۲) را تنظیم کنید. فاصله پرسوجو را تعریف کنید. برای دادههای عمومی فرآیند با ۵۰۰ میلیثانیه شروع کنید. برای سیگنالهای حیاتی مانند وضعیت توقف اضطراری از ۲۰۰ میلیثانیه استفاده کنید.
گام ۲: در پروژه ControlLogix (Studio 5000 Logix Designer)، AOI سرور Modbus TCP را از کتابخانه نمونه کد راکول وارد کنید. AOI را به یک تسک دورهای با نرخ اسکن ۵۰ میلیثانیه اضافه کنید. تگهای داخلی PLC را به رجیسترهای نگهدارنده Modbus با استفاده از آرایه پیکربندی AOI نگاشت کنید. برای نوع داده REAL (IEEE 754 ۳۲ بیتی)، دو رجیستر ۱۶ بیتی متوالی اختصاص دهید. ترتیب کلمه بالا و پایین را به صورت استاندارد Modbus (big-endian) تنظیم کنید.
گام ۳: در CENTUM VP، تگهای PIO (ورودی/خروجی فرآیند) ایجاد کنید که با آدرسهای رجیستر Modbus مطابقت دارند. برای خواندن دادههای PLC از بلوک تابع ۰۳ (Read Holding Registers) استفاده کنید. برای ارسال فرمانها از بلوک تابع ۱۶ (Write Multiple Registers) استفاده کنید. فرمت داده هر تگ را بررسی کنید: عدد صحیح ۱۶ بیتی، عدد صحیح ۳۲ بیتی یا عدد اعشاری ۳۲ بیتی.
گام ۴: ارتباط را با استفاده از ابزار تشخیص Modbus (مانند ModScan یا Modbus Poll) از ایستگاه مهندسی تست کنید. رجیستر ۴۰۰۰۱ را بخوانید تا پاسخدهی صحیح PLC را تأیید کنید. بررسی کنید که شناسه تراکنش هدر MBAP افزایش یابد. شناسه تراکنش ثابت نشاندهنده توقف پردازش درخواستهای Modbus توسط PLC است.
خطاهای رایج Modbus TCP بین CENTUM VP و ControlLogix
سه الگوی خطا به طور مکرر در یکپارچهسازی DCS به PLC مشاهده میشود.
اول، CENTUM VP برای همه تگها پیام "Timeout ارتباط" نشان میدهد. ابتدا مسیر فیزیکی اترنت را بررسی کنید. از ایستگاه مهندسی CENTUM VP به PLC پینگ بزنید. اگر پینگ موفق نبود، تنظیمات VLAN، قوانین فایروال و پورت سوئیچ را بررسی کنید. Modbus TCP به طور انحصاری از پورت TCP شماره ۵۰۲ استفاده میکند. اطمینان حاصل کنید که این پورت توسط هیچ روتر یا فایروال میانی مسدود نشده باشد.
دوم، برخی رجیسترها صفر میخوانند در حالی که بقیه کار میکنند. این الگو معمولاً نشاندهنده خطای آفست رجیستر است. آدرسدهی Modbus به صورت آفست صفر-مبنایی داخلی است، اما بسیاری از ابزارهای پیکربندی آدرسها را یک-مبنایی نمایش میدهند. تأیید کنید که رجیستر ۴۰۰۰۱ در CENTUM VP به آفست رجیستر نگهدارنده ۰ در AOI کنترللاژیکس نگاشت شده باشد.
سوم، مقادیر اعشاری در DCS اعداد نامفهوم نشان میدهند. این زمانی رخ میدهد که ترتیب بایت (اندیننس) بین سیستمها متفاوت باشد. ماژول ALR121 در CENTUM VP به طور پیشفرض ترتیب بایت big-endian برای اعداد اعشاری ۳۲ بیتی دارد. کنترللاژیکس به صورت بومی little-endian است. گزینه تعویض بایت را در تعریف ارتباط Modbus TCP در سمت CENTUM VP پیکربندی کنید. برای مقادیر REAL ۳۲ بیتی، "Word Swap" را فعال کنید.
بهینهسازی عملکرد پرسوجو برای تعداد نقاط زیاد
وقتی بیش از ۵۰۰ نقطه داده بین CENTUM VP و ControlLogix تبادل میشود، عملکرد پرسوجو حیاتی میشود. ماژول ALR121 از حداکثر ۱۲۵ رجیستر در هر درخواست خواندن پشتیبانی میکند.
- سیگنالهای حیاتی (وضعیت ESD، آلارمهای آتش و گاز): پرسوجو هر ۲۰۰ میلیثانیه
- مقادیر فرآیندی (دماها، فشارها، جریانها): پرسوجو هر ۱۰۰۰ میلیثانیه
- دادههای غیر حیاتی (عیبیابی دستگاه، ساعات کارکرد): پرسوجو هر ۵۰۰۰ میلیثانیه
رجیسترهای متوالی را در یک درخواست خواندن بستهبندی کنید. خواندن ۱۰۰ رجیستر متوالی در یک درخواست Modbus ده برابر سریعتر از خواندن ۱۰ گروه جداگانه ۱۰ رجیستری است. این کار سربار TCP و بار ماژول ارتباطی CENTUM VP را کاهش میدهد.
علاوه بر این، تایمر نگهبان (واچداگ) را در PLC ControlLogix پیادهسازی کنید. یک رجیستر ضربان قلب (مثلاً ۴۰۱۰۰) تعریف کنید که PLC هر ثانیه مقدار آن را افزایش دهد. CENTUM VP این رجیستر را میخواند و مقدار را مقایسه میکند. اگر مقدار برای ۵ ثانیه تغییر نکند، DCS آلارم "قطع ارتباط PLC" را فعال کرده و آخرین مقادیر معتبر را نگه میدارد. این از واکنش DCS به دادههای قدیمی در زمان قطعی شبکه جلوگیری میکند.
نتیجهگیری و توصیههای عملی
یکپارچهسازی Modbus TCP بین Yokogawa CENTUM VP و Allen-Bradley ControlLogix نیازمند نگاشت دقیق رجیسترها و تطبیق ترتیب بایت است. همیشه پیش از راهاندازی، ارتباط انتها به انتها را با ابزار مستقل Modbus بررسی کنید. نرخهای پرسوجو را بر اساس اهمیت سیگنالها تنظیم کنید. نظارت بر ضربان قلب را در هر دو سمت پیادهسازی کنید.
در عیبیابی، از لایه فیزیکی (تست پینگ) شروع کنید، سپس لایه پروتکل (کدهای پاسخ Modbus) را بررسی کنید و در نهایت لایه کاربرد (فرمت داده و ترتیب بایت) را بررسی نمایید. نقشه رجیستر را در یک صفحه گسترده مشترک مستندسازی کنید که مهندسان DCS و PLC به آن دسترسی داشته باشند. این سند واحد ۹۰٪ خطاهای یکپارچهسازی را در ارتقاها و مهاجرتهای سیستم جلوگیری میکند.
نویسنده: لیو جیانفنگ، مهندس اتوماسیون صنعتی با بیش از ۱۰ سال تجربه در PLC، DCS و سیستمهای کنترل است. او بیش از ۳۰ پروژه یکپارچهسازی DCS به PLC را در صنایع پتروشیمی و نیروگاهی منطقه آسیا-اقیانوسیه راهاندازی کرده است.
