Diagnóstico de lazo HART: resolución de problemas en campo de transmisores Emerson y Yokogawa

Por qué los lazos HART siguen fallando en 2026

HART es antiguo, probado y está en todas partes. Sin embargo, los lazos siguen fallando cada semana. El protocolo utiliza una señal FSK de 1200 Hz y 2200 Hz superpuesta a la corriente de 4-20 mA. Esa señal es pequeña. Su corriente media es cero. Por eso, cualquier error de resistencia, terminal húmedo o lazo de tierra acaba primero con la comunicación digital. La lectura analógica aún puede parecer correcta. Entonces, los técnicos persiguen fantasmas.

Primero, comprenda la regla física. HART necesita una resistencia mínima de lazo de 230 ohmios. También necesita una resistencia total inferior a 1100 ohmios. Tanto las unidades Emerson Rosemount 3051 como las Yokogawa EJA-E cumplen este rango. La mayoría de las tarjetas de entrada analógica de los DCS proporcionan 250 ohmios. Eso funciona. Sin embargo, al añadir una barrera de seguridad intrínseca y un tendido de cable largo, la resistencia total aumenta rápidamente.

Aislamiento del lazo paso a paso

Trabaje desde el armario de marshalling hacia el exterior. No empiece por el transmisor. Las pruebas en el armario son más seguras y rápidas.

Paso 1: Lea la corriente del lazo en los puntos de prueba del armario. Use una pinza amperimétrica con rango de mA. Compárela con el valor del DCS. Una diferencia superior a 0,05 mA indica un problema de escalado de la tarjeta o un fallo de tierra.

Paso 2: Mida la resistencia del lazo con el lazo desenergizado. Cualquier valor inferior a 230 ohmios bloquea HART. Cualquier valor superior a 1100 ohmios deja al transmisor sin alimentación suficiente.

Paso 3: Conecte un comunicador 475 o 375 en el armario. Si se comunica allí pero no en campo, el fallo está en el cable o en la caja de conexiones.

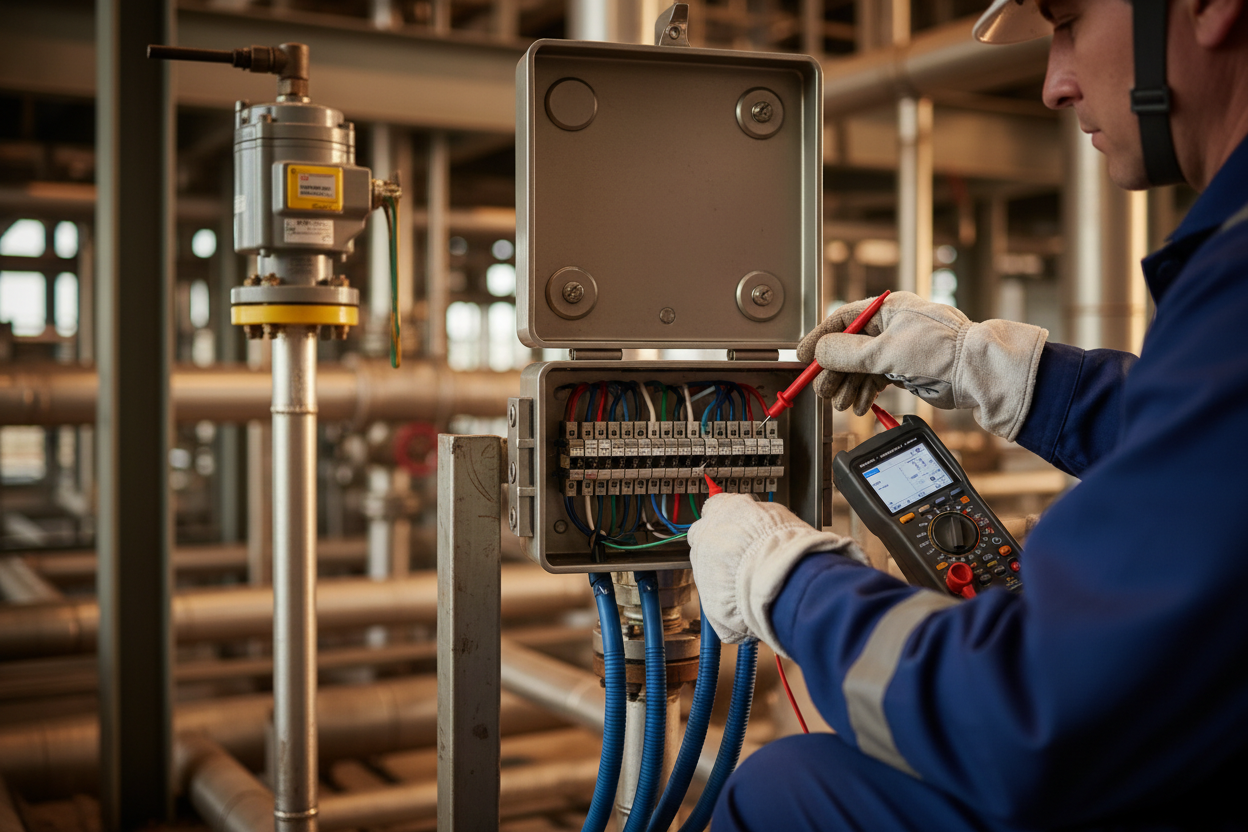

Paso 4: Compruebe si hay humedad en la caja de terminales de campo. Los terminales húmedos crean rutas de fuga. La fuga desplaza el cero de 4 mA hacia arriba entre 0,02 y 0,1 mA.

Paso 5: Verifique la puesta a tierra de la pantalla. Conecte la pantalla a tierra solo en un extremo. Dos puntos de conexión a tierra forman un lazo de corriente. Ese lazo inyecta ruido de 50 Hz o 60 Hz directamente en la banda FSK.

Paso 6: Consulte los diagnósticos del transmisor. Rosemount informa sobre los límites del sensor y la temperatura de la electrónica. Yokogawa informa sobre el amplificador y los códigos de estado de la cápsula.

Aspectos específicos de Emerson Rosemount

Las unidades Rosemount 3051S almacenan un historial completo del dispositivo. Abra el panel del dispositivo. Compruebe la temperatura electrónica mínima y máxima. Una cápsula que haya alcanzado 85 grados Celsius sufrirá deriva. En segundo lugar, compruebe la función de prueba del lazo. Esta fuerza una salida fija, como 12 mA. Observe el DCS. Si el DCS muestra 11,7 mA, la tarjeta analógica necesita un ajuste, no el transmisor.

Además, observe el puente de dirección de alarma. Namur alto se sitúa en 21,0 mA. Namur bajo se sitúa en 3,6 mA. Una planta que haya sustituido un repuesto con el puente incorrecto verá una acción de estado seguro en la dirección equivocada. Esta discrepancia ha provocado disparos reales. Confirme el ajuste antes de la instalación, no después.

Aspectos específicos de Yokogawa EJA

Los transmisores de la serie Yokogawa EJA-E exponen un registro de autodiagnóstico. La palabra de estado indica fallos de la cápsula, fallos del amplificador y condiciones fuera de rango. Sin embargo, el problema de campo más común no es electrónico. Es la obstrucción de las líneas de impulso en servicios de presión diferencial. El transmisor informa que está en buen estado. La lectura sigue siendo incorrecta.

Por lo tanto, use la lectura de presión estática como comprobación cruzada. En un lazo de caudal por presión diferencial, abra ambas válvulas de bloqueo. Iguale el colector. La presión diferencial debería caer a cero en unos segundos. Una disminución lenta indica una línea obstruida. Una presión diferencial que nunca llega a cero indica una válvula de igualación con fugas. Ambas fallas tienen el mismo aspecto en la tendencia. Solo la prueba del colector permite diferenciarlas.

Trampas de la conexión multidrop y del modo ráfaga

La conexión multidrop coloca varios transmisores en el mismo par. Cada dispositivo mantiene su corriente en 4 mA. Las direcciones de consulta van de 1 a 15. Esto ahorra cable. También elimina por completo la señal analógica. Nunca use multidrop en un lazo de seguridad o de control. Úselo solo para monitorización.

El modo ráfaga es diferente. El transmisor envía datos sin una consulta. Esto acelera los sistemas de gestión de activos. Sin embargo, el modo ráfaga satura el lazo. Entonces, un comunicador portátil puede no lograr conectarse. Desactive el modo ráfaga antes de la calibración en campo. Vuelva a activarlo después. Anote el cambio en la carpeta del lazo.

Documentación y entrega

Por último, cierre correctamente el trabajo. Registre los valores iniciales y finales en 0, 25, 50, 75 y 100 por ciento. Registre la resistencia del lazo. Registre la revisión del dispositivo y el firmware. Fotografíe el interior de la caja de terminales. Este registro convierte una solución puntual en conocimiento de la planta. También le protege durante las auditorías.

Conclusión y recomendaciones prácticas

Las fallas HART son físicas con mucha más frecuencia que digitales. Compruebe primero la resistencia. Compruebe después la puesta a tierra. Revise el dispositivo solo en tercer lugar. Prepare una hoja de prueba estándar del lazo con los seis pasos anteriores. Capacite a todos los técnicos en la prueba de igualación del colector. Mantenga un repuesto Rosemount y otro Yokogawa con los puentes verificados. Haga esto y reducirá el tiempo medio de reparación de horas a minutos.

Autor: Zhang Weiming es ingeniero de automatización industrial con más de 10 años de experiencia en PLC, DCS y sistemas de control.
