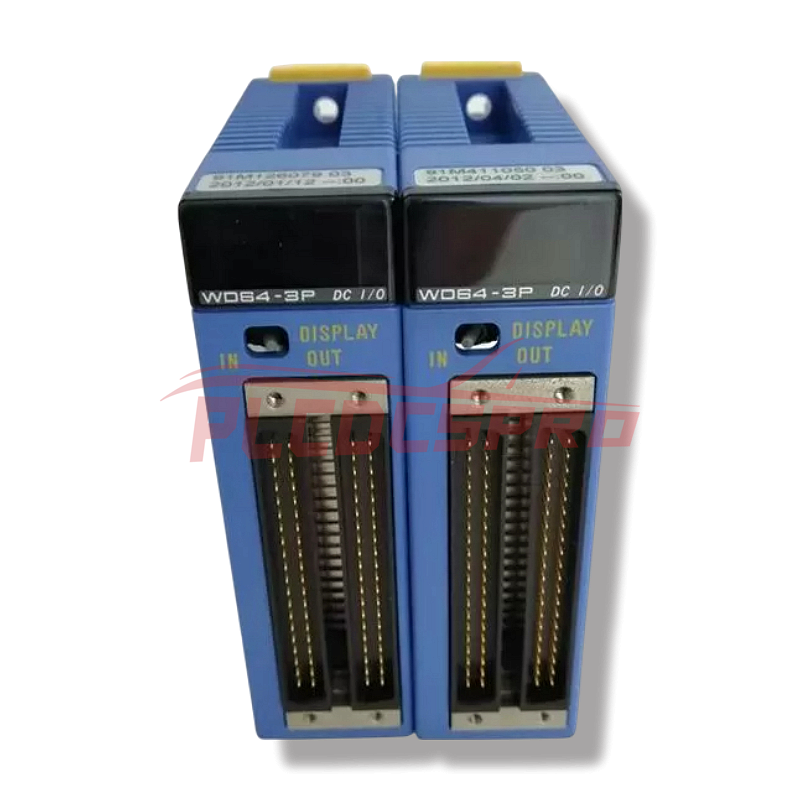

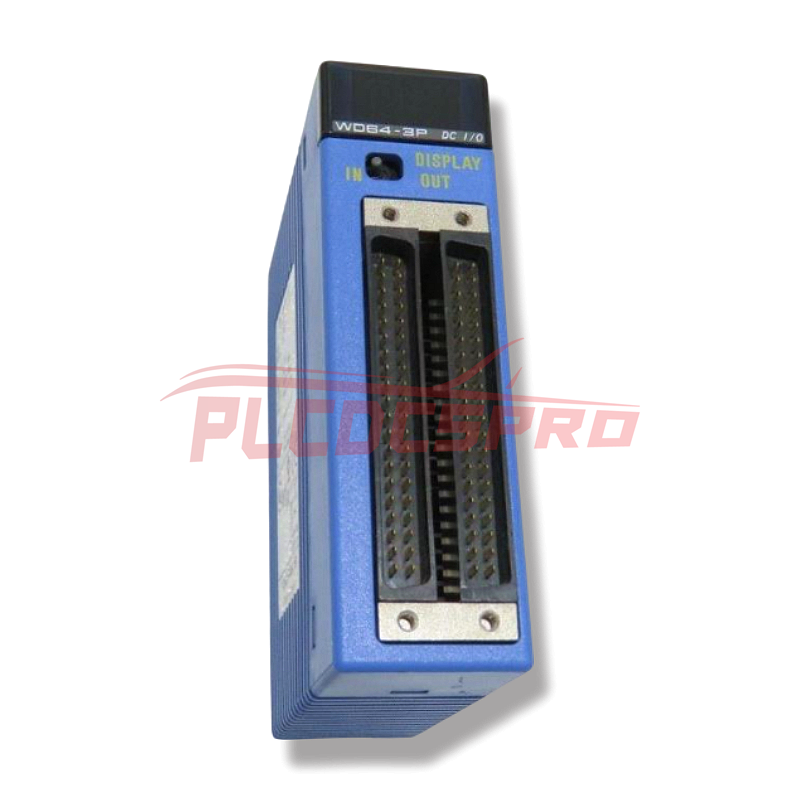

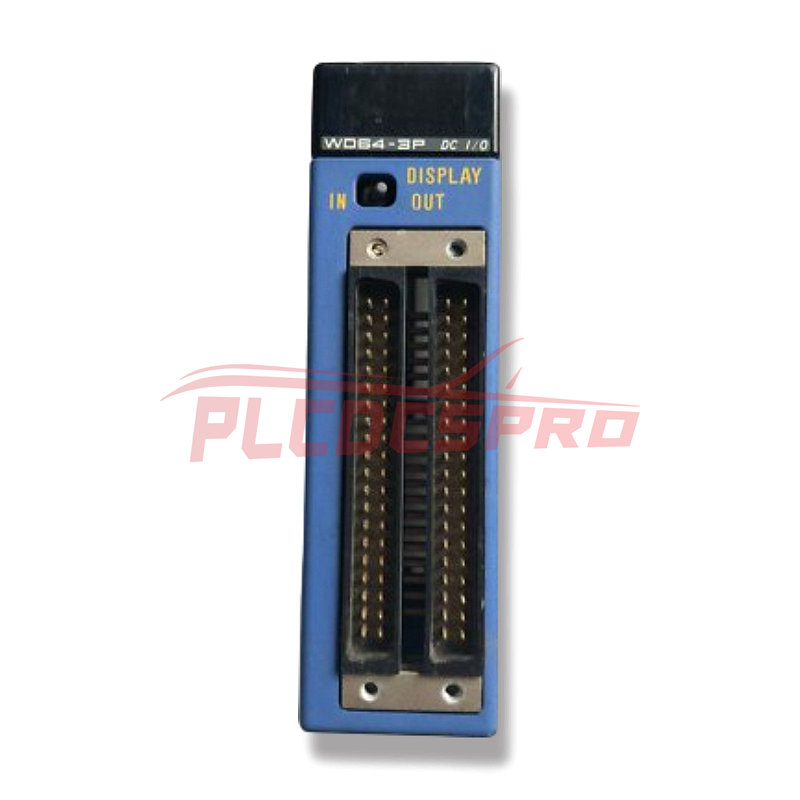

Yokogawa F3WD64-3P là mô-đun đầu vào/đầu ra kỹ thuật số kết hợp (loại sink) được thiết kế cho hệ thống bộ điều khiển logic lập trình được (PLC) FA-M3. Nó tích hợp 32 kênh đầu vào DC và 32 kênh đầu ra transistor-sink trong một thiết bị nhỏ gọn, cung cấp khả năng điều khiển và giám sát hiệu quả cho các ứng dụng 24 V DC. Mô-đun bao gồm bảo vệ ngắn mạch tích hợp và hỗ trợ thời gian lấy mẫu đầu vào có thể cấu hình để tích hợp hệ thống linh hoạt.
Thông số kỹ thuật
Mẫu mã: F3WD64-3P
Loại I/O: Loại sink (đầu vào/đầu ra kết hợp)
Số lượng đầu vào: 32 (các đầu nối 01–32)
Số lượng đầu ra: 32 (các đầu nối 33–64)
Dòng chung: 8 điểm mỗi dòng chung cho cả khối đầu vào và đầu ra
Điện áp đầu vào định mức: 24 V DC (20.4–26.4 V DC)
Dòng đầu vào (định mức): 4.1 mA mỗi điểm
Ngưỡng BẬT/TẮT đầu vào: BẬT ≥ 16 V DC & ≥ 3.2 mA; TẮT ≤ 5.8 V DC & ≤ 0.9 mA
Tùy chọn thời gian lấy mẫu đầu vào: Luôn luôn (0 μs), 62.5 μs, 250 μs, hoặc 1 ms
Tỷ lệ BẬT đồng thời tối đa (đầu vào): 60% số điểm đầu vào hoạt động đồng thời
Loại đầu ra: Tiếp điểm transistor (sink)
Điện áp tải đầu ra định mức: 24 V DC
Dòng tải tối đa: 0.1 A mỗi điểm; 0.4 A mỗi dòng chung
Thời gian phản hồi (đầu ra): TẮT → BẬT: tối đa 1 ms
Tính năng bảo vệ: Bảo vệ ngắn mạch, bảo vệ quá nhiệt, mạch kẹp hoạt động
Nguồn cho đầu ra: 24 V DC, 55 mA
Điện áp chịu đựng (cách ly): 1500 V AC, 1 phút (từ các đầu nối ngoài đến mạch bên trong)
Dòng tiêu thụ (bus 5 V): 170 mA
Kết nối bên ngoài: Hai đầu nối 40 chân cho giao diện backplane
Trọng lượng: 120 g
Nhiệt độ hoạt động: 0–55 °C
Nhiệt độ lưu trữ: –20 đến +75 °C
Độ ẩm: 10–90% RH (không ngưng tụ)
Ghi chú lắp đặt
Lắp mô-đun trên backplane FA-M3 sử dụng các đầu nối 40 chân được cung cấp
Sử dụng dây dẫn phù hợp và tuân theo nhóm dòng chung 8 điểm cho các đầu nối I/O
Đảm bảo công suất nguồn điện hỗ trợ dòng tải phụ 55 mA
Duy trì nhiệt độ môi trường trong khoảng 0–55 °C và tránh ngưng tụ
Giám sát trạng thái đầu ra qua các chỉ báo chẩn đoán hoặc giám sát logic PLC
Tuân thủ đúng cực dây và không vượt quá giới hạn dòng định mức mỗi điểm hoặc mỗi dòng chung
