Q1: Kiểm tra vòng lặp 4–20 mA và HART thực sự xác minh điều gì?

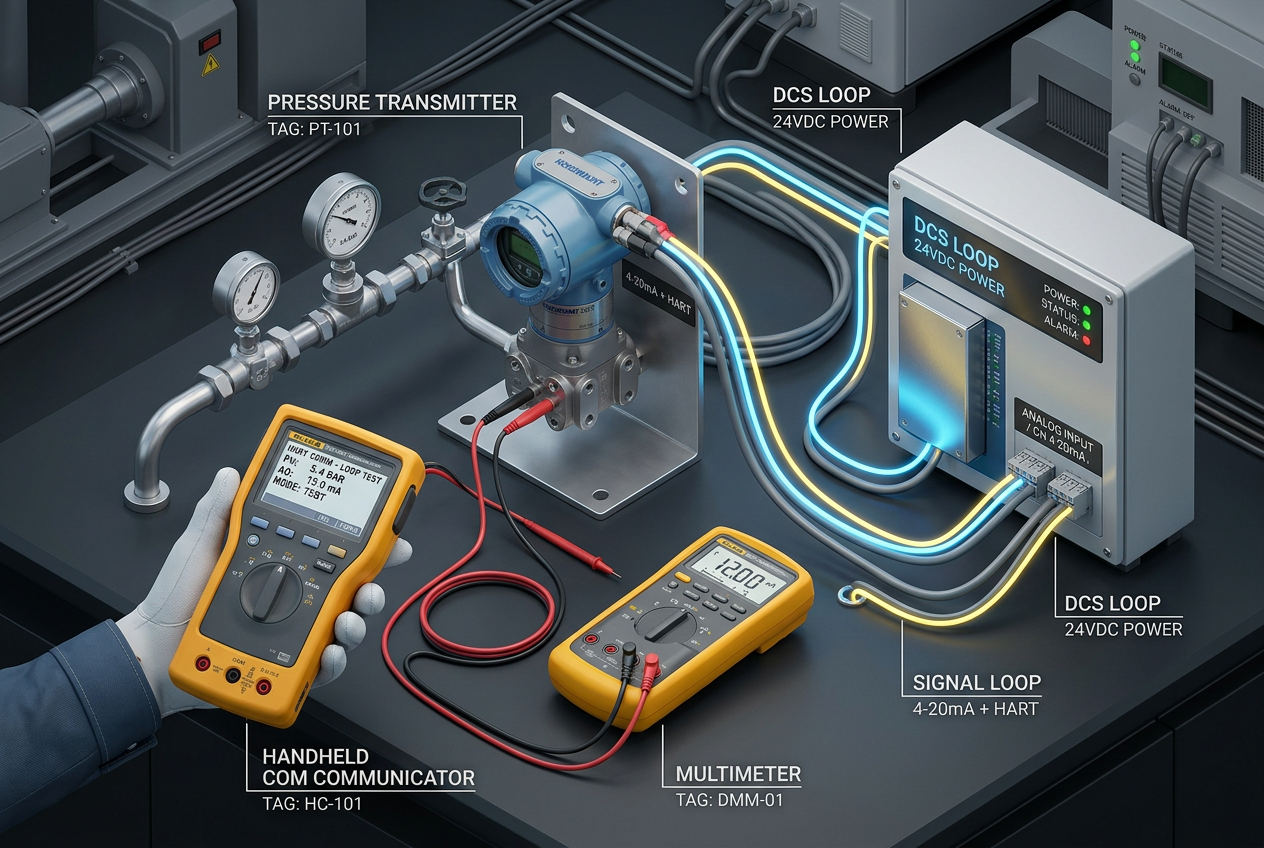

Một vòng lặp dòng điện 4–20 mA tiêu chuẩn bao gồm một bộ truyền hiện trường, nguồn cấp vòng lặp 24V DC, cáp hiện trường và một hoặc nhiều thiết bị nhận, chẳng hạn như card đầu vào analog PLC, kênh DCS, bộ chỉ báo trên tủ điều khiển hoặc bộ cách ly an toàn. Công nghệ HART chồng ghép giao tiếp FSK kỹ thuật số lên cùng vòng lặp analog.

Kiểm tra vòng lặp xác nhận rằng việc truyền tín hiệu, đấu dây mạch và việc chia tỷ lệ của hệ thống điều khiển được căn chỉnh chính xác. Tuy nhiên, phương pháp kiểm tra cụ thể sẽ quyết định nội dung được xác minh: cưỡng bức đầu ra mA của bộ truyền sẽ kiểm tra cáp, trở kháng vòng lặp và quá trình xử lý I/O DCS (chẳng hạn trên Mô-đun CHARM đầu vào analog HART Emerson DeltaV KL3021X1-LS1), nhưng không kiểm tra cảm biến sơ cấp vật lý hoặc ống dẫn xung của quy trình. Luôn xem lại sơ đồ vòng lặp để phân biệt mạch 2 dây (cấp nguồn qua vòng lặp) và mạch 4 dây (tự cấp nguồn) chủ động/thụ động trước khi kết nối thiết bị kiểm tra.

Q2: Cần tiến hành kiểm tra điện và đo dòng điện an toàn như thế nào?

Việc xác minh điện có hệ thống giúp ngăn ngừa cháy cầu chì và các cảnh báo chẩn đoán sai. Hãy thực hiện lần lượt các bước kiểm tra sau:

• Xác minh điện áp nguồn vòng lặp: Đo điện áp DC trên các đầu cực cấp nguồn của bộ truyền khi đầy tải. Đảm bảo điện áp thực tế vượt quá điện áp vận hành tối thiểu của bộ truyền sau khi trừ tổn hao trên đường dây và tải của bộ nhận qua các hàng rào giao tiếp như Bộ cấp nguồn lặp MTL4541B.
• Kiểm tra cáp hiện trường và cực tính: Xác minh nhãn dây, lực siết của các đầu nối và tính liên tục của lớp chống nhiễu tổng thể. Chỉ nối đất lớp chống nhiễu của cáp tại một điểm (thường là tại tủ điều khiển) để tránh các vòng lặp dòng điện qua đất.
• Đo chính xác dòng điện mắc nối tiếp: Sử dụng đồng hồ vạn năng kỹ thuật số đã hiệu chuẩn ở chế độ mắc nối tiếp mA, tận dụng các diode kiểm tra hoặc jack kiểm tra chuyên dụng nếu có. Tuyệt đối không mắc đồng hồ đang cấu hình đo dòng điện song song với nguồn điện áp đang có điện.
• Thực hiện kiểm tra đầu ra theo từng mức: Ra lệnh cho bộ truyền hoặc bộ tạo tín hiệu xuất 4 mA (0%), 8 mA (25%), 12 mA (50%), 16 mA (75%) và 20 mA (100%), theo các quy trình chạy thử tiêu chuẩn của Rosemount và Emerson.
• Đối chiếu số đọc của hệ thống điều khiển: Xác minh dòng điện thô tương ứng chính xác với giá trị kỹ thuật hiển thị trên PLC hoặc DCS, đồng thời kiểm tra các mô-đun như Mô-đun AI Emerson Fisher-Rosemount KJ3002X1-BC1 hoặc Card AO HART DeltaV KJ3221X1-BA1.

Q3: Làm thế nào để xác minh việc chia tỷ lệ tuyến tính và diễn giải tín hiệu quy trình?

Đối với các bộ truyền tuyến tính tiêu chuẩn, giá trị kỹ thuật hiển thị được tính trực tiếp bằng giá trị dải dưới (LRV) và giá trị dải trên (URV):

Giá trị kỹ thuật = LRV + ((I − 4) / 16) × (URV − LRV)

Trong đó I là dòng điện vòng lặp đo được, tính bằng miliampe. Ví dụ, với một bộ truyền áp suất được hiệu chuẩn từ 0 đến 100 bar, tín hiệu 12 mA phải hiển thị chính xác 50 bar. Khi số đọc không khớp dù dòng điện vòng lặp chính xác, hãy kiểm tra xem kênh bộ điều khiển có áp dụng phép lấy căn bậc hai (thường dùng trong đo lưu lượng DP), bộ lọc giảm chấn kỹ thuật số hoặc thẻ đơn vị kỹ thuật không chính xác hay không.

Q4: Làm thế nào để khắc phục các vấn đề thường gặp về giao tiếp HART và trở kháng?

Giao tiếp kỹ thuật số HART yêu cầu các điều kiện vật lý cụ thể của vòng lặp, khác với các vòng lặp dòng điện DC cơ bản:

• Bộ giao tiếp không phát hiện được thiết bị: Xác minh tổng điện trở vòng lặp nằm trong khoảng từ 250 đến 1100 ohm. Nếu tổng trở kháng vòng lặp thấp hơn 250 ohm, hãy mắc nối tiếp một điện trở ngoài 250 ohm để tín hiệu tần số FSK HART có thể được điều chế chính xác.
• Giao tiếp bị gián đoạn: Kiểm tra nhiễu điện quá mức, lớp chống nhiễu của cáp kém hoặc các ống dẫn của bộ truyền động tần số biến thiên (VFD) không được chống nhiễu chạy song song với cáp tín hiệu analog.
• Giá trị kỹ thuật số và analog không khớp: Đảm bảo biến quy trình chính kỹ thuật số (PV) khớp với hiệu chuẩn DAC analog 4–20 mA. Nếu chúng sai lệch, hãy thực hiện hiệu chỉnh D/A theo hướng dẫn sử dụng của bộ truyền.
• Tích hợp với các gateway PLC chuyên dụng: Khi định tuyến dữ liệu HART đa điểm đến các bộ điều khiển công nghiệp qua các giao diện như Mô-đun đầu vào HART Prosoft PLX51-HART-4I, hãy xác minh rằng địa chỉ thăm dò thiết bị và tốc độ baud giao tiếp được đồng bộ.

Q5: Cần áp dụng các quy trình an toàn nào khi kiểm tra vòng lặp điều khiển quy trình đang hoạt động?

Việc tác động đến tín hiệu analog trong một nhà máy đang vận hành có thể gây ra chuyển động van ngoài dự kiến hoặc kích hoạt dừng an toàn. Luôn áp dụng các quy trình thay đổi nghiêm ngặt:

• Được bộ phận vận hành phê duyệt và chuyển vòng lặp điều khiển PID liên quan sang chế độ 'Manual' trước khi mô phỏng tín hiệu.
• Thông báo cho nhân viên phòng điều khiển trước khi kiểm tra các cảnh báo và liên động quy trình mức cao hoặc thấp.
• Ghi lại các phép đo dòng điện và giá trị chia tỷ lệ trước và sau khi điều chỉnh tại 0%, 50% và 100% khoảng đo.
• Đảm bảo tất cả cầu nối mô phỏng tạm thời, kết nối đồng hồ đo và các giá trị ghi đè cưỡng bức đều được xóa.
• Đưa các vòng lặp trở lại chế độ 'Auto' dưới sự giám sát của người vận hành và xác nhận khả năng bám theo động theo thời gian thực.
