🧠 Šta je Marshalling Cabinet — i zašto industrijske fabrike ne mogu bez njega

„U svetu hiljada signala, uredno ožičenje nije samo uredno—već je neophodno.“

🚧 Zašto sva ova ožičenja trebaju pomoć

U tipičnoj industrijskoj fabrici, uređaji na terenu poput senzora i predajnika šalju signale nazad kontrolnom sistemu. Ali zamislite stotine ili hiljade kablova koji idu direktno do PLC ili DCS I/O kartica. Haos, zar ne?

Tu nastupa marshalling kabinet—ponaša se kao kontrolor saobraćaja, pravilno usmeravajući signale pre nego što stignu do kontrolnog sistema. Zamislite ga kao aerodromsku terminal za vaše automatizacione signale.

🔗 Gde se uklapa Marshalling Cabinet

Evo putovanja signala:

Field Device ➡️ Junction Box ➡️ Marshalling Cabinet ➡️ System Cabinet (DCS/PLC I/O)

Panel za marshalling se nalazi tačno na sredini, osiguravajući da svaki kabl pronađe svoju ispravnu destinaciju—bilo da je to analogni ulaz, izlaz ili digitalni signal.

🧰 Šta zapravo radi?

Marshalling ormar radi više od pukog skupljanja žica. Pomaže da:

• ✅ Organizujte signale sa terena jasno i uredno
• ✅ Pojednostavite otklanjanje kvarova kada nešto pođe po zlu
• ✅ Omogućite preklopne veze—razdvajanje ili preusmeravanje signala između različitih I/O kartica
• ✅ Uskladite nasumične rasporede kablova sa terena sa strukturiranim ulazno/izlaznim karticama

Bez nje, vaš kontrolni ormar bi postao zbrka od kablova.

🔄 Šta je preklopna veza (cross-wiring)?

Recimo da kabl donosi 20 analognih signala, ali vaša I/O kartica prihvata samo 16. Šta sada?

Ne zamenjujete kabl—unutar marshalling ormara pravite preklopne veze:

• 16 signala ide na jednu I/O karticu
• Preostalih 4 idu na drugi

Ova fleksibilna preraspodela je moguća samo u marshalling postavci.

🔌 Mešanje tipova signala? Nema problema

Ponekad jedan kabl sa terena nosi i Analogni Ulaz (AI) i Analogni Izlaz (AO) signale. Oni moraju stići do različitih tipova I/O kartica. Marshalling ormar može precizno sortirati i preusmeriti ove mešane signale.

To je kao da imate pametnu mašinu za sortiranje signala unutar vašeg ormara.

🛡️ A šta je sa bezbednošću?

U sigurnosnim sistemima—posebno sa 2oo3 logikom (dva od tri senzora moraju se složiti)—svaki signal mora ići na drugu I/O karticu radi redundancije. Marshalling panel omogućava ovu separaciju. Ako jedna kartica zakaže, ostale i dalje funkcionišu. Sve je u pouzdanosti.

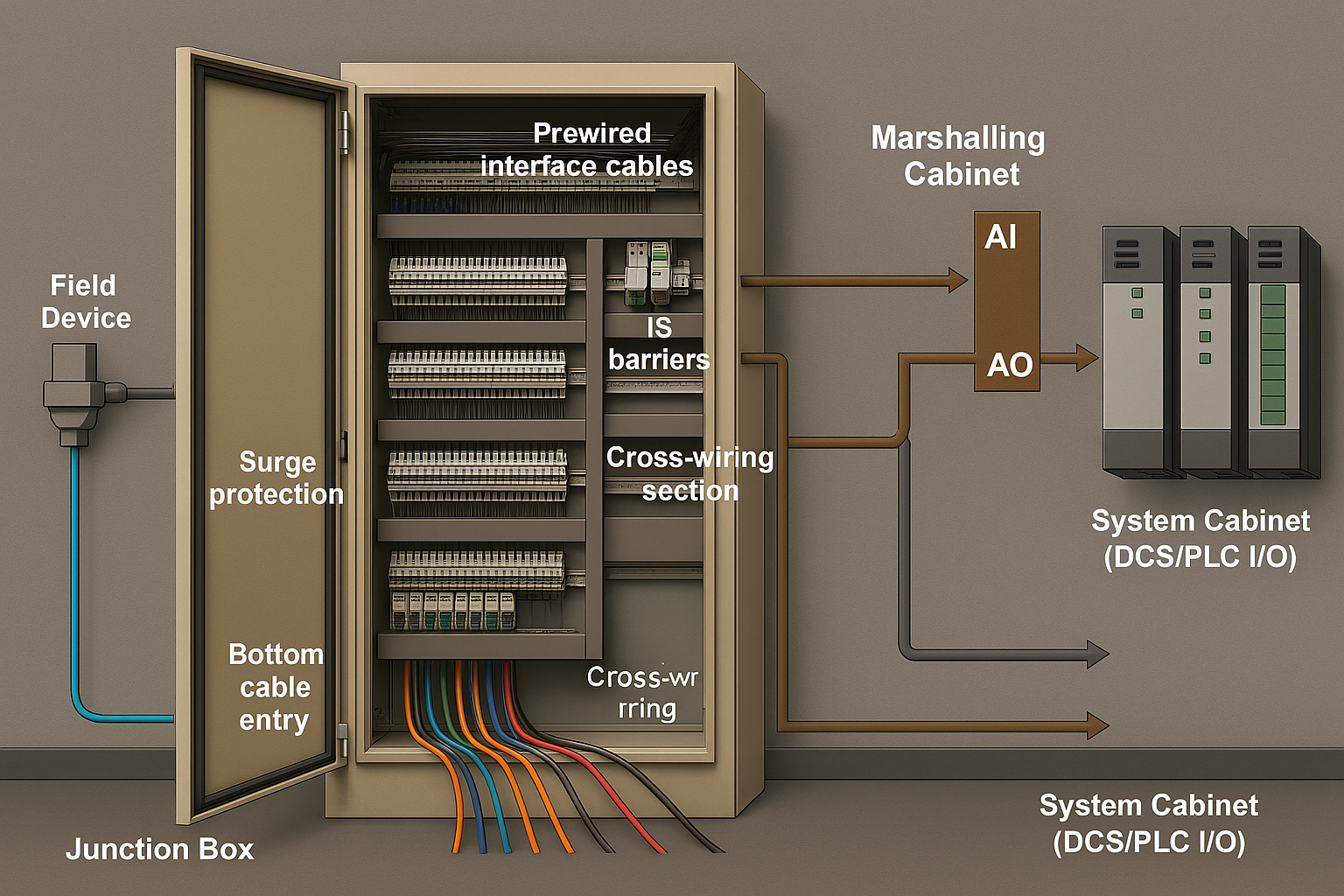

📦 Šta se nalazi u Marshalling ormaru?

Evo brzog pregleda šta se obično nalazi unutra:

• Donji ulaz za kablove za višezične poljske žice
• Zaštita od prenapona (opciono, ali toplo preporučeno)
• Terminal blokovi za organizovanje krajeva žica
• IS barijere za intrinzično sigurne sisteme
• Sekcija za ukršteno ožičenje za mapiranje signala na kartice
• Prekablirani interfejs kablovi koji se direktno povezuju sa sistemskim ormarom
• Neki ormari čak distribuiraju 24V DC napajanje za podršku senzorima ili poljskim predajnicima.

🔧 Želite prethodno testirane I/O module?

Bilo da gradite ili proširujete svoj marshalling sistem, PLCDCSPRO nudi:

• ✅ Zalihe PLC i DCS I/O modula
• ✅ Rezervni delovi za ABB, Honeywell, Allen-Bradley, Foxboro
• ✅ Brza isporuka i profesionalna podrška

Pronađite pravi modul za vašu marshalling konfiguraciju na www.plcdcspro.com—vaš partner za delove automatizacije.

✅ Završne misli

• 🧩 Održavaju ožičenje urednim
• 🔁 Rukujte usmeravanjem i razdvajanjem signala
• 🔌 Razdvojite mešovite tipove signala
• 🔐 Poboljšajte bezbednost i pojednostavite održavanje

Svaki organizovani sistem počinje organizovanim putem signala—i to počinje u marshalling ormaru.
