Osnovni vodič za izbor PLC I/O: Zajednički naspram izolovanih modula

U svetu industrijske automatizacije, programabilni logički kontroleri (PLC) služe kao mozak operacije. Dok većina I/O modula izgleda identično na DIN šini, njihova interna šema se značajno razlikuje. Izbor između zajedničkih i pojedinačno izolovanih modula je ključna odluka za inženjere kontrolnih sistema. Ovaj izbor utiče na pouzdanost sistema, integritet signala i dugoročne troškove održavanja.

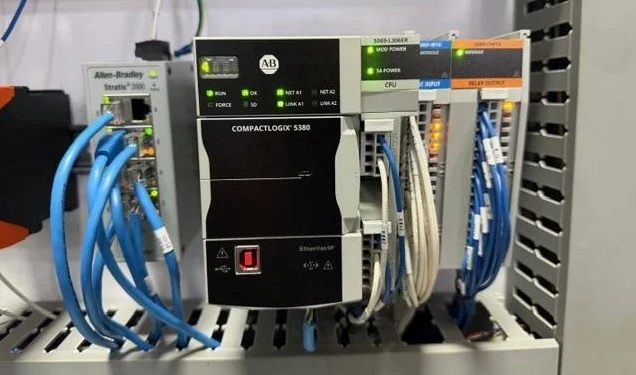

Razumevanje fizičke šeme I/O modula

Osnovna razlika leži u načinu na koji je strukturisan električni povratni put. U zajedničkom modulu, više I/O tačaka deli jedinstvenu električnu referencu ili povratni put. Ovaj dizajn pojednostavljuje unutrašnje povezivanje, ali električno povezuje uređaje na terenu.

Nasuprot tome,izolovani modul obezbeđuje posvećenu električnu barijeru za svaki pojedinačni kanal. Proizvođači obično koriste optokoplere ili transformatore za postizanje ovog efekta. Ovi elementi omogućavaju prolaz signala kroz svetlosna ili magnetska polja, dok blokiraju direktnu električnu provodljivost. Ova fizička separacija osigurava da napon iznenadnog udara na jednom senzoru ne prelazi na druge.

Kada koristiti zajedničke izlazne module

Zajednički izlazni moduli su standardni izbor za lokalizovanu fabričku automatizaciju. Oni su ekonomični i nude veću gustinu kanala, što štedi dragoceni prostor u ormanu.

Inženjeri treba da odaberu zajedničke izlaze kada:

• Svi povezani potrošači koriste isti izvor napajanja.

• Uređaji na terenu dele istu referencu uzemljenja.

• Ožičenje ostaje unutar jednog električnog ormara.

• Okruženje nema jake elektromagnetne smetnje (EMI).

Zbog toga što ovi moduli dele zajedničku sabirnicu, zahtevaju manje priključaka na terminalima, što značajno smanjuje vreme ožičenja tokom sklapanja panela.

Zaštita sistema sa pojedinačno izolovanim izlazima

Izolovani izlazni moduli, kao što je Rockwell Automation 1756-OA16I, pružaju viši nivo zaštite. Iako su skuplji, neophodni su u složenim energetskim okruženjima.

Izolacija postaje obavezna kada:

• Potrošači se napajaju iz različitih nezavisnih izvora napona.

• Uređaji su raspoređeni u različitim zgradama sa različitim potencijalima uzemljenja.

• Sistem pokreće potrošače sa visokim induktivnim opterećenjem, kao što su veliki kontaktori ili solenoidni ventili.

• Ograničenje kvara je prioritet; kratki spoj na jednom ventilu ne sme izazvati ispad celog modula.

Digitalni ulazi: balansiranje troškova i nezavisnosti signala

Za digitalne ulaze, odluka se obično odnosi na konfiguracije "sinking" ili "sourcing". Zajednički ulazni moduli povezuju više senzora na zajednički povratni put. Ako vaši 24V DC senzori stoje na istoj mašinskoj konstrukciji, zajednički ulazi su uglavnom dovoljni.

Međutim, izolovani ulazi (kao što je 1756-IB16I) su ključni za "prljava" električna okruženja. Oni sprečavaju uzemljne petlje, koje nastaju kada struja protiče kroz uzemljenje zbog razlika u potencijalima. Ako izvlačite signale sa udaljenog MCC-a (Motor Control Center) udaljenog 100 metara, izolacija je najsigurnija inženjerska praksa za sprečavanje lažnih signala.

Kritična uloga izolacije u obradi analognih signala

Dok su digitalni signali binarni i otporni, analogni signali su osetljivi i precizni. 4-20 mA petlja ili signal termopare lako mogu biti izobličeni sa nekoliko milivolti šuma.

U neizolovanim analognih modulima, šum sa kabla frekventnog regulatora (VFD) može se preneti sa jednog kanala na drugi. Ovo stvara "preklapanje" koje rezultira treperenjem vrednosti na HMI ili netačnom PID regulacijom. Izolovani analogni ulazi prekidaju električnu petlju na granici modula. Ovo čuva integritet podataka na nivou mikrovata, što je ključno za precizno merenje temperature ili pritiska.

Strateški izbor: da li je izolacija uvek bolja?

Sa inženjerskog stanovišta, izolacija je tehnički superiornija, ali nije uvek neophodna. Povećava fizičku veličinu hardvera i ukupnu cenu materijala (BOM). Po mom iskustvu, prekomerno projektovanje jednostavnog, lokalizovanog skida sa izolovanim I/O dodaje nepotrebnu složenost.

Najbolji pristup je da se proceni referentno okruženje. Ako vaš sistem obuhvata više elektroenergetskih mreža ili rukuje instrumentacijom visoke preciznosti, ulaganje u izolaciju se isplati jer sprečava misteriozne "duh" kvarove i smanjuje vreme zastoja.
