Аналогно против Филдбаса: Избор правог сигнала за индустријску аутоматизацију
Savremena proizvodnja prešla je sa ručnog upravljanja na složenu, automatizovanu kontrolu. U središtu ove promene je način na koji poljski uređaji komuniciraju sa kontrolnim sistemima. Danas inženjeri moraju da biraju između proverenih analognih signala i naprednih digitalnih protokola poljskog sabirničkog sistema kako bi optimizovali automatizaciju fabrike.
Razumevanje tradicionalnih analognih signala: 4-20 mA i napon
Analogna merenja i dalje su temelj industrijske automatizacije. Strujni krug 4-20 mA je industrijski standard za procesne veličine kao što su protok i pritisak. Ovaj sistem sa "živim nulom" koristi 4 mA za predstavljanje minimalne vrednosti. Stoga, ako dođe do prekida žice, signal pada na 0 mA, što omogućava PLC-u da odmah otkrije kvar.
Nasuprot tome, naponski signali poput 0-10 V su uobičajeni za kratke prenose. Međutim, otpor u dugim kablovima izaziva značajne padove napona. Zbog toga su strujni krugovi bolji za daljinsku komunikaciju između udaljenih senzora i centralizovanog DCS-a.
Snage i ograničenja analognih signala
Analogni sistemi nude neuporedivu jednostavnost za održavanje. Tehničari mogu otklanjati kvarove u krugovima koristeći običan multimetar bez složenih softverskih alata. Štaviše, ovi krugovi su po pravilu bezbedni za rad pod naponom u mnogim sredinama.

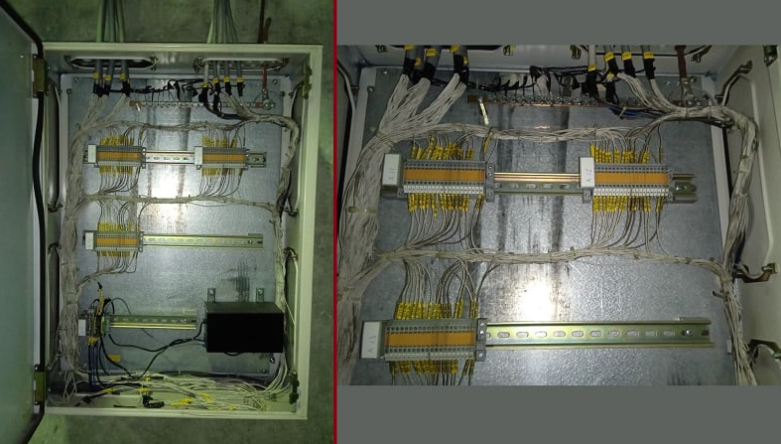

Međutim, analogno ožičenje donosi značajne probleme sa proširivošću. Svaki pojedinačni senzor zahteva poseban kabl do upravljača. Ova "tačka-ka-tački" arhitektura povećava troškove postavljanja i zauzima previše mesta u razvodnim ormanima. Takođe, osnovni analogni signali ne mogu prenositi dijagnostičke podatke ili stanje uređaja.
Digitalna transformacija sa Foundation Fieldbus-om
Foundation Fieldbus predstavlja prelaz na "digitalni autoput" za kontrolne sisteme. Za razliku od analognog, ovaj protokol omogućava da više uređaja deli jedan par žica. Ova arhitektura koristi glavni "stablo" sa nekoliko "grana" koje povezuju pojedinačne instrumente.
Sistem prenosi više od samih procesnih veličina. Deli telemetriju, dijagnostiku i kalibracione podatke u realnom vremenu. Održavači mogu daljinski podešavati opseg senzora iz kontrolne sobe. Zbog toga poljski sabirnički sistemi znatno smanjuju ukupne zahteve za ožičenjem i olakšavaju dugoročno otklanjanje kvarova.
HART protokol: hibridni most ka digitalnom
HART (Highway Addressable Remote Transducer) protokol nudi sredinu. On nadograđuje digitalni signal preko tradicionalnog 4-20 mA kruga koristeći frekventnu modulaciju (FSK). Ovaj hibridni pristup omogućava starim sistemima da podrže digitalnu komunikaciju bez zamene postojećeg ožičenja.
HART je otvoreni standard, što znači da radi sa različitim proizvođačima hardvera. Omogućava daljinsku dijagnostiku i prediktivno održavanje pružajući pristup oznakama uređaja i zapisima o greškama. Zbog toga je često najisplativiji način da se modernizuje stariji pogon.
Autorovo zapažanje: Zašto hibridna okruženja dominiraju
Po mom iskustvu, malo je savremenih postrojenja koja su 100% digitalna ili 100% analogna. Inženjeri obično koriste mešavinu u zavisnosti od važnosti i troškova. Za jednostavno, ne kritično praćenje temperature, standardni analogni krug je često dovoljan. Međutim, za kontrolu pritiska od velike važnosti u hemijskoj fabrici, dijagnostička dubina Foundation Fieldbus-a je nezamenjiva. Izbor često zavisi od toga da li više cenite nisku početnu složenost ili dugoročnu vidljivost podataka.
