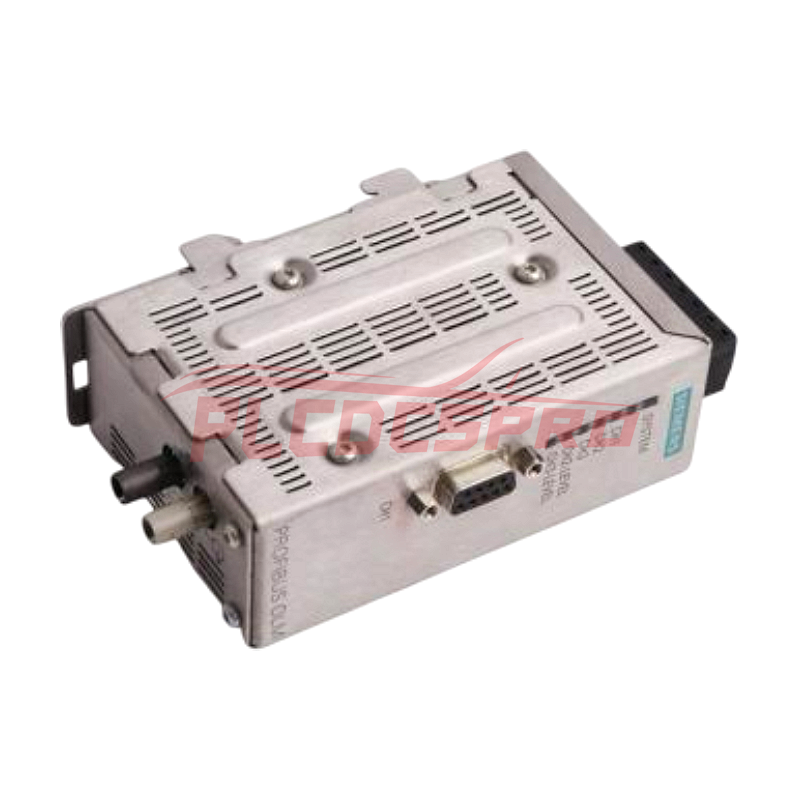

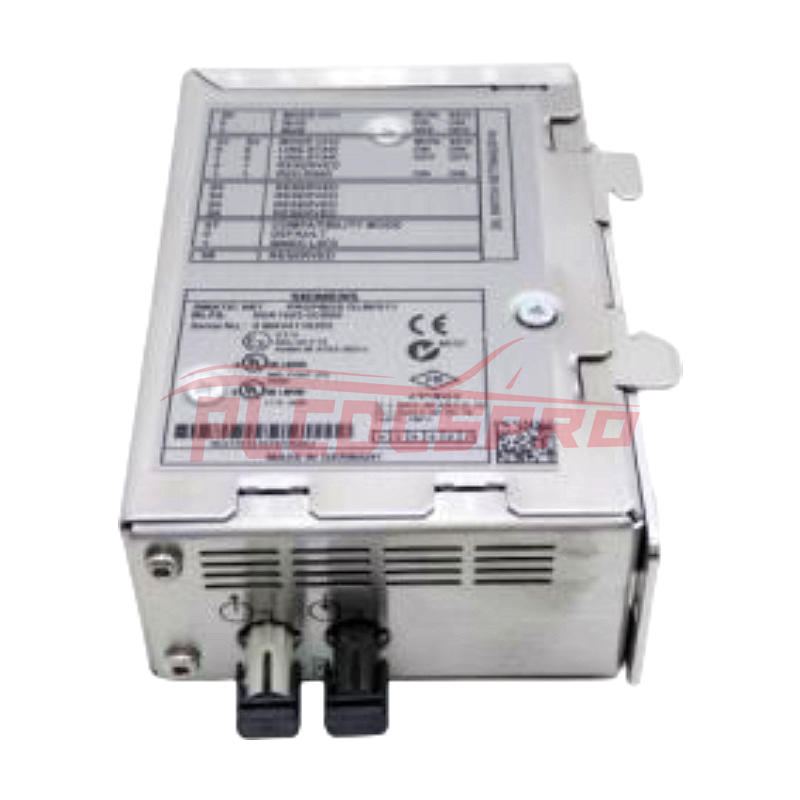

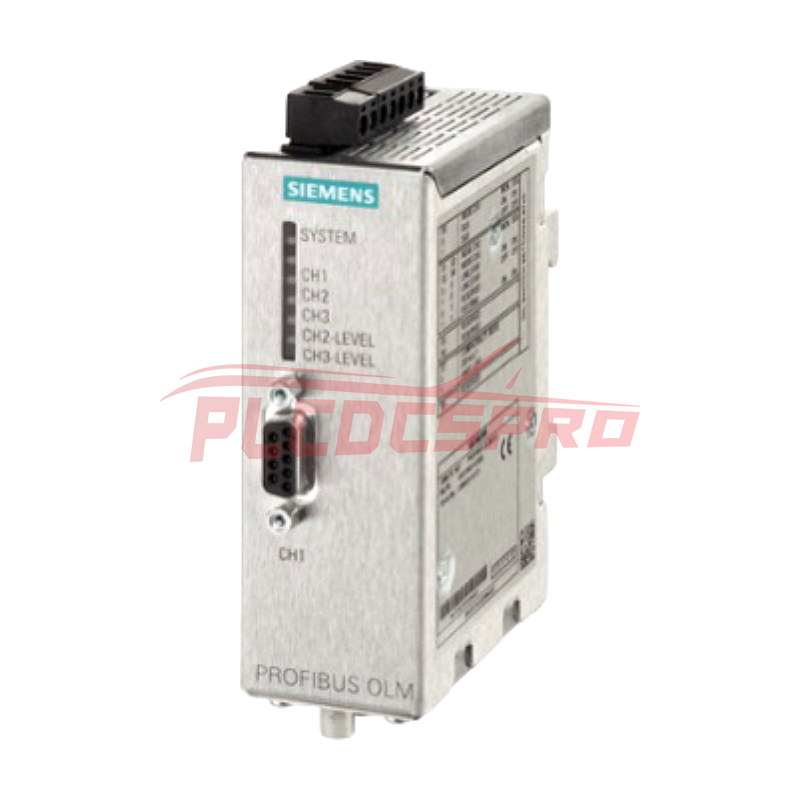

O Siemens 6GK1503-2CB00 é um Módulo de Link Óptico PROFIBUS (OLM/G11 V4.0) projetado para estender redes PROFIBUS utilizando cabos de fibra óptica de vidro. Ele oferece isolamento galvânico, redundância em anel e transmissão de sinal robusta para ambientes industriais que exigem comunicação de longa distância e imune a ruídos.
Especificações Técnicas
Tipo de Produto: PROFIBUS OLM/G11 V4.0
Interfaces:
1 × RS-485 (conector Sub-D de 9 pinos)
1 × Interface óptica (2 × conectores BFOC para fibra de vidro)
Taxas de Transferência:
PROFIBUS: 9,6 kbps a 12 Mbps
PROFIBUS PA: 45,45 kbps
Parâmetros Ópticos:
Comprimento de onda: 860 nm (multimodo)
Comprimento máximo da fibra: 3 km (50/125 μm ou 62,5/125 μm)
Sensibilidade óptica: -28 dB
Potência óptica: -16 dB (50/125 μm), -13 dB (62,5/125 μm)
Fonte de Alimentação:
24 V CC (faixa: 18,8–28,8 V)
Corrente máxima: 0,2 A
Entrada com fusível: Sim
Contato de Sinalização:
Tensão: 24 V CC
Corrente máxima: 0,1 A
Classificações Ambientais:
Temperatura de operação: 0°C a +60°C
Armazenamento/transporte: -40°C a +70°C
Umidade: ≤ 95% UR (sem condensação)
Classe de proteção: IP40
Dimensões:
Largura: 39,5 mm
Altura: 112 mm
Profundidade: 74,5 mm
Peso: 340 g
Montagem: Trilho DIN ou montagem em parede
Suporte a Redundância: Redundância em anel habilitada
Certificações: UL 60950-1, CSA C22.2 No. 60950-1
Notas de Instalação
Monte no trilho DIN de 35 mm ou na parede usando suportes padrão
Use conectores BFOC para cabos de fibra óptica de vidro
Conecte RS-485 via conector Sub-D de 9 pinos
Assegure a fonte de alimentação dentro da faixa de 18,8–28,8 V CC
Finalize o contato de sinalização via bloco de terminais de 5 polos
Mantenha o raio de curvatura da fibra e a limpeza dos conectores conforme os padrões Siemens
