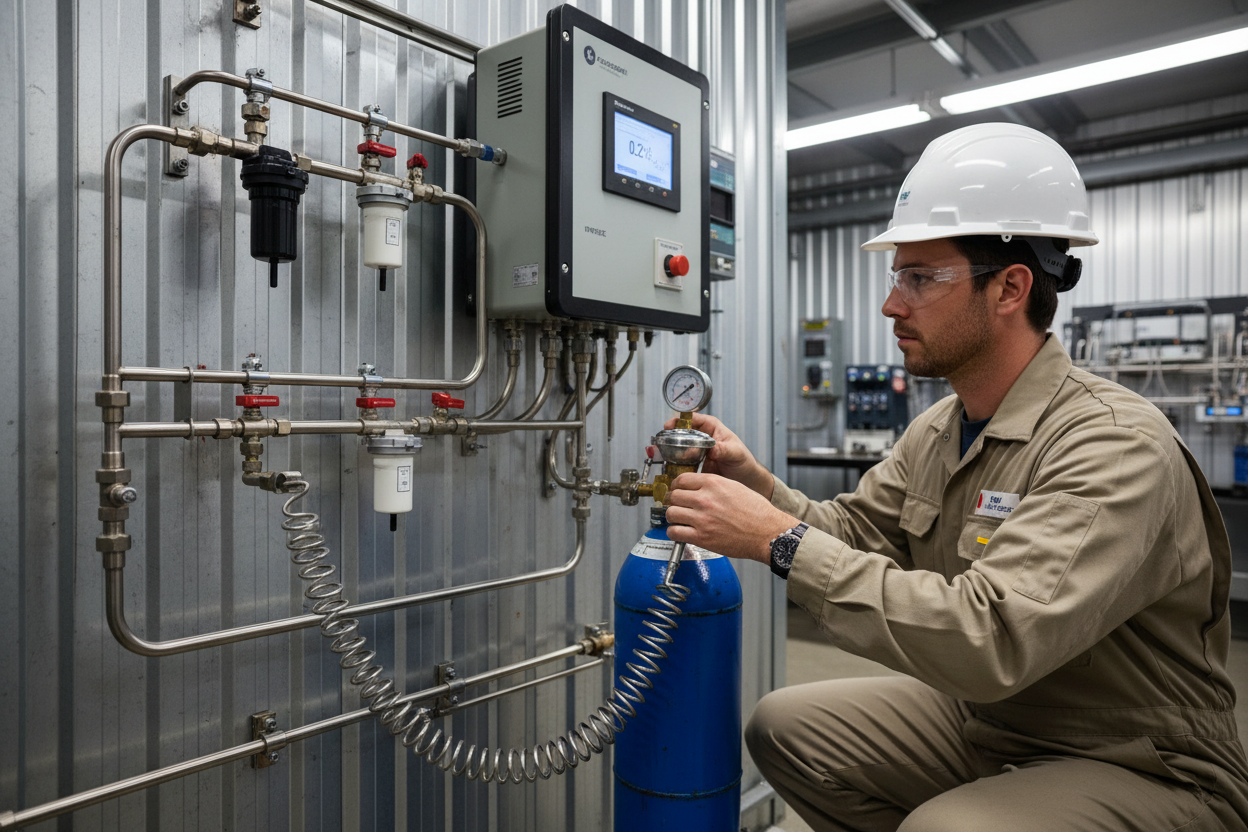

Kalibracja analizatora tlenu w zakładach przemysłowych: dokładna procedura inżyniera terenowego

Oxygen Analyzer Calibration in Process Plants: A Field Engineer's Exact Procedure

Nieprawidłowa kalibracja O2 powoduje albo wyłączenie pieca, albo ciche powstawanie niebezpiecznej mieszaniny — żadna z tych sytuacji nie jest do przyjęcia.

Dlaczego kalibracja O2 zawodzi w praktyce

Analizatory tlenu znajdują się w osłonach analizatorów i systemach kondycjonowania próbek, które wielu inżynierów odwiedza tylko podczas zaplanowanych przeglądów. Między wizytami reakcja czujnika zwalnia, pojawia się dryft zera, a wyświetlana wartość oddala się od rzeczywistości. Ogniwo elektrochemiczne zużywa się podczas normalnej pracy. Jego prąd wyjściowy spada z czasem, nawet gdy stężenie tlenu w otoczeniu pozostaje stałe.

Co więcej, zespoły często wykonują kalibrację bez sprawdzania dat ważności certyfikatów butli. Przedawniona butla z gazem wzorcowym unieważnia każdą kalibrację wykonaną z jej użyciem. Najpierw zweryfikuj certyfikat butli przed otwarciem zaworu. Po drugie, potwierdź, że stężenie gazu wzorcowego odpowiada górnej wartości zakresu twojego analizatora — użycie butli z 21% O2 do kalibracji analizatora 0–5 ppm daje nonsensowne wyniki.

  • Typowa żywotność czujnika: 12–24 miesiące przy ciągłej pracy
  • Maksymalny dopuszczalny dryft zera przed obowiązkową kalibracją: ±2% pełnej skali według większości standardów zakładowych
  • Okres ważności butli po certyfikacji: zazwyczaj 12 miesięcy — sprawdź COA u dostawcy

Bezpieczne kroki przed kalibracją, których nie można pominąć

Każda kalibracja analizatora O2 w działającym obszarze procesowym wymaga formalnego pozwolenia na pracę. Nie otwieraj zaworów izolujących próbkę ani nie odłączaj przewodów bez takiego pozwolenia. Ponadto, jeśli wyjście analizatora zasila blokadę bezpieczeństwa — na przykład wyłączenie przy niskim O2 podczas cyklu oczyszczania pieca — musisz aktywować obejście blokady przed rozpoczęciem kalibracji.

Poinformuj operatora sterowni. Podaj dokładny numer oznaczenia, blokadę, którą omijasz, oraz przewidywany czas zakończenia. Zapisz to w dzienniku zmiany. Te kroki chronią proces i ciebie.

  • Izoluj zawór dopływu próbki w jednostce kondycjonowania próbki
  • Potwierdź, że ciśnienie próbki spada do zera na manometrze panelu kondycjonowania
  • Pozwól ogniwu analizatora ustabilizować się w powietrzu otoczenia przez 5 minut przed wprowadzeniem gazu zerowego

Kalibracja zera i zakresu: dokładna kolejność

Najpierw podłącz certyfikowaną butlę z gazem zerowym (czysty azot, ≥99,998% czystości) do portu kalibracyjnego. Ustaw regulator na 0,5–1,0 L/min — postępuj zgodnie z instrukcją analizatora dla dokładnej wartości przepływu. Zbyt duży przepływ obciąża membranę elektrochemiczną; zbyt mały pozostawia resztkowy tlen w linii próbki.

Po drugie, przepłucz analizator przez co najmniej 5 minut. Obserwuj wyświetlacz. Odczyt musi się ustabilizować — „stabilny” definiuj jako zmianę mniejszą niż 0,01% O2 w ciągu 60 sekund. Zanotuj ustabilizowany odczyt zera. Jeśli błąd przekracza ±2% pełnej skali, wejdź do menu kalibracji analizatora i wykonaj funkcję regulacji zera. Wyświetlacz ustawi się na 0,00% O2.

Po trzecie, przełącz na certyfikowaną butlę z gazem wzorcowym. Użyj tego samego przepływu. Przepłucz przez 5–10 minut aż do stabilizacji. Zanotuj odczyt. Oblicz błąd: Błąd % = |Wyświetlacz − Wartość wzorcowa| ÷ Pełna skala × 100. Jeśli błąd przekracza kryterium akceptacji zakładu (zazwyczaj ±2%), wejdź do menu kalibracji zakresu, wprowadź certyfikowane stężenie gazu i potwierdź. Analizator zaktualizuje współczynnik zakresu.

Po czwarte, ponownie wprowadź gaz zerowy na koniec. Potwierdź, że odczyt zera mieści się w granicach akceptacji. Ten test krzyżowy wykrywa operacje regulacji zakresu, które wprowadzają przesunięcie zera jako efekt uboczny.

Kiedy wymienić czujnik

Czujnik, który nie osiąga stabilnego zera po 15 minutach przepłukiwania azotem, wskazuje na wyczerpanie ogniwa elektrochemicznego. Żadna regulacja kalibracji nie naprawi martwego ogniwa. Wymień wkład czujnika i powtórz pełną procedurę kalibracji od początku.

Jednak przed zamówieniem wymiany sprawdź system kondycjonowania próbki. Zatkany filtr koalescencyjny podnosi wilgotność próbki. Obecność wody w ogniwie analizatora powoduje niestabilne odczyty, które mogą przypominać awarię czujnika. Najpierw oczyść lub wymień filtr, a następnie ponownie oceń stan czujnika.

  • Objaw wyczerpanego ogniwa: odczyt zakresu nigdy nie przekracza 60–70% wartości gazu wzorcowego niezależnie od przepływu czy czasu oczekiwania
  • Objaw mokrego ogniwa: odczyt oscyluje ±5–10% bez stabilizacji
  • Objaw zatrutego ogniwa: odczyt zera pozostaje podwyższony nawet po 20 minutach przepłukiwania czystym azotem

Podsumowanie i zalecenia

Kalibracja analizatora O2 to zadanie krytyczne dla bezpieczeństwa, a nie rutynowa formalność. Traktuj je poważnie. Używaj wyłącznie certyfikowanych, ważnych gazów kalibracyjnych. Precyzyjnie kontroluj przepływ. Zdefiniuj „stabilność” za pomocą kryterium liczbowego przed rozpoczęciem — nie po. Dokumentuj każdy odczyt, każdą regulację i każdą anomalię. Wreszcie, ustal harmonogram wymiany czujnika na podstawie godzin pracy i chemii procesu, a nie tylko kalendarza. Czujnik w strumieniu próbki o wysokiej wilgotności i zanieczyszczonym H2S starzeje się trzy razy szybciej niż w czystym spalinowym gazie procesowym. Poznaj swój proces i dostosuj częstotliwość konserwacji odpowiednio.
