A6370 | Emerson EPRO | AMS 6500 Pārmērīgas ātruma aizsardzības monitors

Pārskats

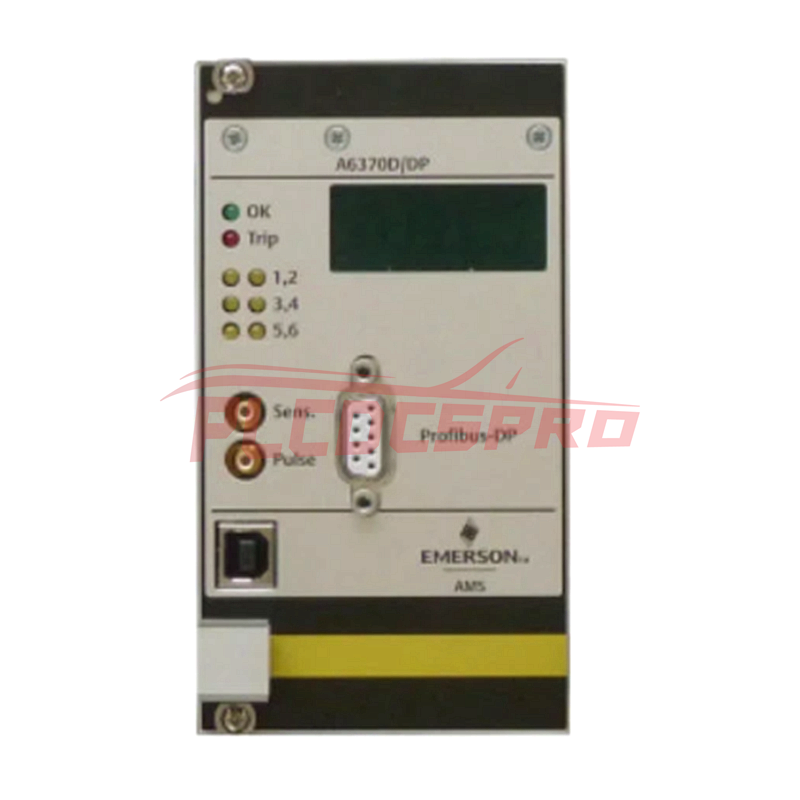

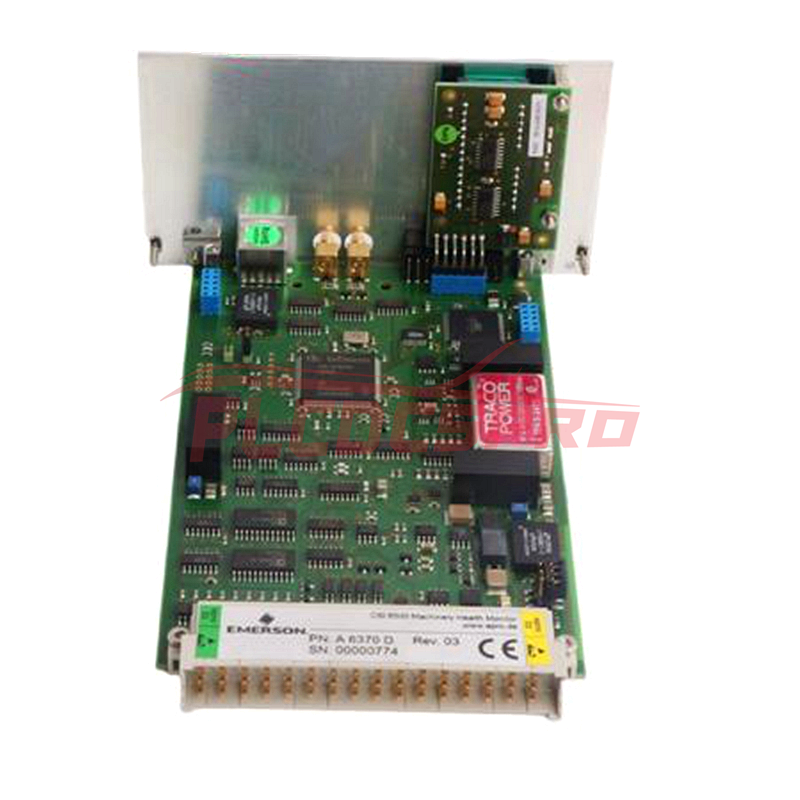

Emerson EPRO A6370 ir kritiska AMS 6300 SIS pārmērīgas ātruma aizsardzības sistēmas sastāvdaļa. Tas ir paredzēts uzstādīšanai 19” statīvā (84HP platums un 3RU augstums) un darbojas kopā ar A6371 sistēmas atpakaļplati. Šī sistēma integrē trīs A6370 aizsardzības monitorus un vienu A6371 atpakaļplati, nodrošinot izturīgu pārmērīgas ātruma aizsardzību dažādās rūpnieciskās lietojumprogrammās.

Funkcijas

• Sensora saderība:
  • Atbalsta Eddy-Current, Hall-Element un Magnētiskos (VR) sensorus.
• Digitālie un analogie ieejas/izejas signāli:
  • Vairāki digitālie un analogie kanāli elastīgai integrācijai.
• Konfigurācija un komunikācija:
  • USB un RS-485 interfeisi vieglai konfigurācijai un saziņai ar citām ierīcēm.

Specifikācijas

Sensora sprieguma padeve

• Nominalais spriegums: -24.5 V ±1.5 V DC (īsaisavienojuma aizsardzība, galvaniski atdalīts)
• Maksimālais strāvas stiprums: 35 mA

Signāla ieeja

Eddy Current un Hall Element sensori

• Ieejas signāla sprieguma diapazons: 0 V līdz 26 V (+/-) (aizsargāts pret apgrieztu polaritāti)
• Diapazona limits: ± 48 V
• Frekvenču diapazons: 0 līdz 20 kHz
• Ieejas pretestība: Parasti 100 kΩ

Magnētiskie (VR) sensori

• Ieejas signāla sprieguma diapazons: Min. 1 Vpp, maks. 30 V RMS
• Frekvenču diapazons: 0 līdz 20 kHz
• Ieejas pretestība: Parasti 18 kΩ

Digitālā ieeja (atpakaļplate)

• Ieeju skaits: 4 (galvaniski atdalītas ar kopēju zemi)
  • Ietver: Testa vērtība 1, Testa vērtība 2, Iespējot testa vērtības, Atiestatīt slēdzi
• Loģiskā zema līmeņa spriegums: 0 V līdz 5 V
• Loģiskā augsta līmeņa spriegums: 13 V līdz 31 V (atvērts)
• Ieejas pretestība: Parasti 6.8 kΩ

Strāvas izeja (atpakaļplate)

• Izeju skaits: 2 (elektriski izolētas ar kopēju zemi)
• Diapazons: 0/4 līdz 20 mA vai 20 līdz 4/0 mA
• Precizitāte: ±1% no pilnā mēroga
• Maksimālā slodze: <500 Ω
• Maksimālais izejas strāvas stiprums: 20 mA

Digitālā izeja (atpakaļplate)

• Izeju skaits: 7 (īsaisavienojuma aizsardzība)
  • Ietver: Out 1 līdz Out 6, Kanāls Ok (COK)
• Loģiskā zema līmeņa spriegums: < 100 mV
• Loģiskā augsta līmeņa spriegums: -2 V
• Sistēmas barošanas sprieguma maksimālais strāvas stiprums: 25 mA

Pulsa izeja

Atpakaļplate

• Izeju skaits: 3 (Atvērta kolektora emitētājs, strāvas ierobežots, galvaniski atdalīts)
• Maksimālais spriegums: 31.2 V
• Maksimālais strāvas stiprums: 16 mA pie 24 V
• Frekvenču diapazons: 0 līdz 20 kHz

Priekšējā paneļa

• Izeju skaits: 1 (īsaisavienojuma aizsardzība)
• Spriegums: 0 līdz 5 V (TTL signāls)
• Frekvenču diapazons: 0 līdz 20 kHz
• Izvades pretestība: Parasti 10 kΩ

Jutības izeja (priekšējais panelis)

• Izeju skaits: 1 (īsaisavienojuma aizsardzība)
• Spriegums: 0 līdz 3.9 V (Faktors 0.15 ± 3%)
• Frekvenču diapazons: 0 līdz 20 kHz
• Izvades pretestība: Parasti 10 kΩ

Komunikācija

• USB konfigurācijas interfeiss: USB Type B
• RS-485: Maks. 32 ierīces, pārraides ātrums: 38400, 57600, 115200 baiti
• Profibus DP (tikai A6370D/DP): Maks. 31 ierīce, datu pārraides ātrums: līdz 12 Mbit/s

Reakcijas laiks

• Ātrums: < Mērīšanas laiks + 8 ms
• Tipisks reakcijas laiks pie 3000 min⁻¹:
  • Režīms “1x uz apgriezienu”: 35 ms
  • Režīms “Automātiski”: 12.5 ms
• Rotācijas virziens: < 3 * Ieejas signāla perioda laiks + 8 ms
