Modulo di ingresso digitale Yokogawa ADV151-E00 S2

SKU: ADV151-E00 S2
Paese di origine: Japan
Venditore: Yokogawa
Tipo: Modulo di ingresso digitale

In magazzino!

100% originale e autentico

100% nuovo di zecca, pronto per la spedizione

Rimborso supporto, servizio 7X24 ore

Descrizione del prodotto

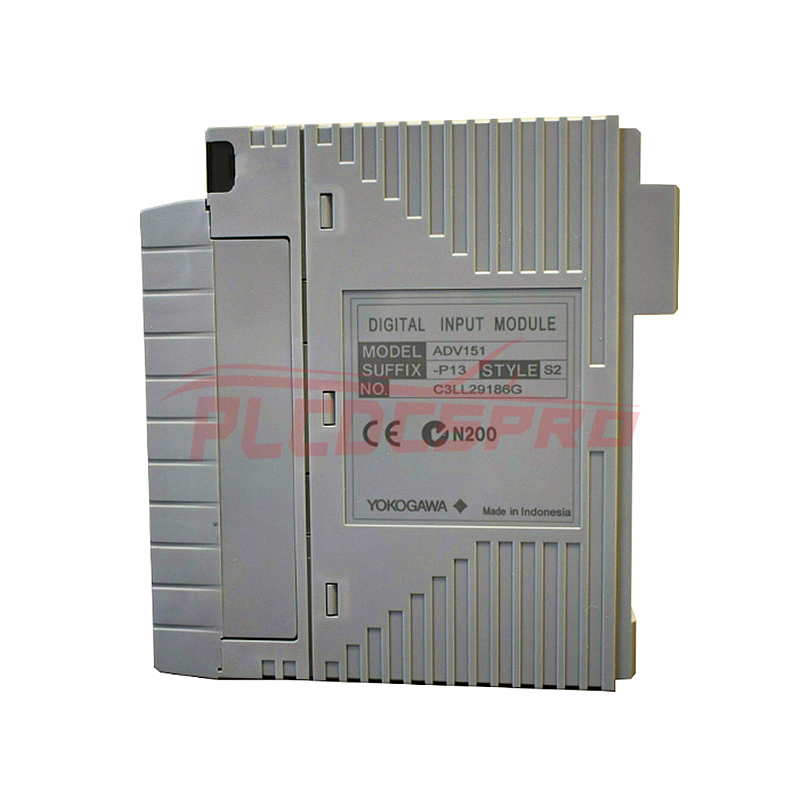

Modulo di ingresso digitale Yokogawa ADV151-E00 S2

Yokogawa ADV151-E00 S2, catalogato anche come modulo di ingresso digitale ADV151, è un componente hardware dedicato all’acquisizione di segnali discreti a 24 V CC nei sistemi Yokogawa CENTUM VP e CENTUM CS 3000 Field Enclosure I/O (FIO).

Specifiche hardware

Parametro	Specifiche
Modello	ADV151-E00 S2
Marca	Yokogawa
Origine	Giappone
Tipo di prodotto	Modulo di ingresso digitale a 32 canali
Tipo di segnale	Ingresso digitale sink/source a 24 V CC
Numero di canali	32 canali
Compatibilità del sistema	CENTUM VP, CENTUM CS 3000 DCS con architettura FIO
Tensione di ingresso ON	Da 18,0 a 26,4 V CC
Tensione di ingresso OFF	<= 5,0 V CC
Tensione massima consentita	30,0 V CC
Corrente di ingresso	4,1 mA +/- 20% per canale alla tensione nominale
Tempo di risposta dell’ingresso	<= 8 ms per l’ingresso di stato
Tempo minimo di rilevamento ON	20 ms per l’ingresso da pulsante
Frequenza massima del ciclo ON/OFF	25 Hz per l’ingresso da pulsante
Consumo di corrente interno	Massimo 500 mA a 5 V CC
Configurazione dei comuni	16 canali per gruppo comune
Ridondanza	Supporta una configurazione a doppia ridondanza
Dimensioni	5,0 in x 1,0 in x 5,0 in (12,7 cm x 2,5 cm x 12,7 cm)
Peso	0,3 kg
Consumo energetico	Massimo 500 mA a 5 V CC

Caratteristiche dell’interfaccia del loop HART 4-20 mA e del segnale DCS

ADV151-E00 S2 è configurato per l’acquisizione di segnali discreti di campo anziché per loop di misura analogici. Il modulo accetta stati ON/OFF a 24 V CC provenienti da dispositivi esterni, inclusi pulsanti, selettori, interruttori di finecorsa e contatti di relè. È previsto l’isolamento elettrico tra gli ingressi di campo e il percorso interno di elaborazione del controllo, consentendo il trasferimento dei dati di stato acquisiti tramite il bus di sistema CENTUM FIO.

Il modulo elabora il rilevamento dello stato degli ingressi e il conteggio dei fronti dei pulsanti. Ogni canale di ingresso opera nell’intervallo di rilevamento della tensione definito e trasferisce le informazioni logiche al controller DCS attraverso l’architettura I/O Yokogawa.

Domande frequenti

D: ADV151-E00 S2 supporta la sostituzione a caldo durante il funzionamento del sistema?
R: I dati tecnici forniti non specificano la funzionalità di sostituzione a caldo. Le procedure di installazione e sostituzione devono seguire le istruzioni di manutenzione dell’hardware Yokogawa CENTUM FIO.

D: Qual è il consumo massimo di corrente interno del modulo?
R: Il modulo richiede un consumo massimo di corrente interno di 500 mA a 5 V CC.

D: Il modulo può funzionare in una configurazione ridondante?
R: Le specifiche fornite indicano il supporto di una configurazione a doppia ridondanza nelle architetture DCS Yokogawa compatibili.

Linee guida per l’installazione in campo

Installare il modulo nell’alloggiamento designato dell’enclosure FIO Yokogawa, in base alla configurazione hardware del sistema.
Verificare che il cablaggio degli ingressi di campo sia conforme ai requisiti del segnale sink/source a 24 V CC prima del collegamento.
Mantenere separati i cavi dei segnali digitali dai cavi di alimentazione ad alta tensione per ridurre le interferenze elettriche.
Collegare le schermature dei cavi secondo lo standard di messa a terra del sito ed evitare più punti di messa a terra sulle linee di segnale schermate.
Verificare la polarità degli ingressi, la configurazione dei comuni e l’assegnazione dei terminali prima di alimentare i circuiti di campo.
Controllare il livello dell’alimentazione di campo a 24 V CC prima di applicare i segnali di ingresso al modulo.
