Scheda controller master del bus VME IS215VCMIH2C | GE

SKU: IS215VCMIH2C
Paese di origine: USA
Venditore: GE
Tipo: Scheda controller master del bus VME

In magazzino!

100% originale e autentico

100% nuovo di zecca, pronto per la spedizione

Rimborso supporto, servizio 7X24 ore

Descrizione del prodotto

Panoramica del prodotto

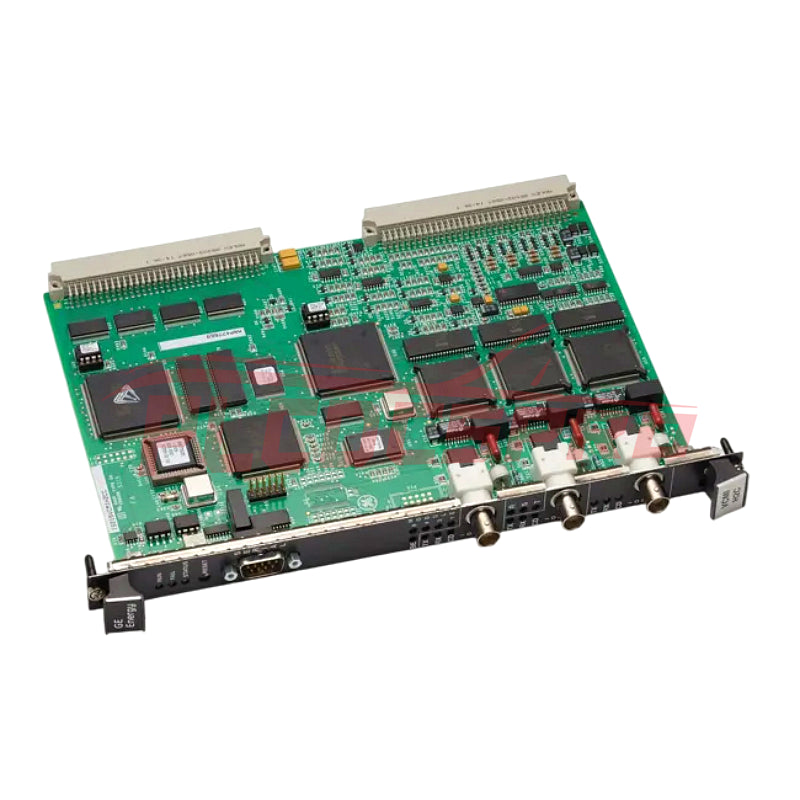

La GE IS215VCMIH2C (e la revisione IS215VCMIH2CC) è una scheda controller master del bus VME 6U prodotta per i sistemi di controllo delle turbine Speedtronic Mark VI. Funge da controller master del bus per i rack di controllo e i rack I/O remoti, gestendo la distribuzione deterministica dei dati IONet ad alta velocità sui canali R, S e T.

Specifiche tecniche

Formato: Scheda VMEbus standard 6U (233,35 mm x 160 mm)
Architettura del bus: Controller master VMEbus a 32 bit
Requisiti di alimentazione: +5 V CC dal backplane VME (assorbimento < 15 W)
Porte IONet: 3 canali IONet ottici/coassiali per la ridondanza R, S e T
Frequenza di esecuzione dei frame: ciclo di controllo con frame rate di 10 ms
Temperatura di esercizio: da 0°C a +60°C

Caratteristiche principali e applicazioni

La scheda VCMI funge da hub centrale per le comunicazioni nelle architetture di controllo Mark VI:

Gestione degli ID delle schede: esegue la scansione e identifica tutte le schede elettroniche e le schede terminali collegate all'interno del rack VME.
Ridondanza modulare tripla (TMR): sincronizza le comunicazioni dei dati sui canali isolati R, S e T per mantenere l'integrità del voto.
Interfaccia di memoria a doppia porta: consente trasferimenti in tempo reale tramite memoria a doppia porta tra i processori del controller e i moduli I/O di campo.

Guida all'installazione

Precauzioni ESD: indossare un braccialetto antistatico quando si maneggia la scheda elettronica VME.
Inserimento nel rack: allineare le guide laterali della scheda con lo Slot 1 del rack VME 6U e premere con decisione per inserire i connettori del backplane.
Viti di fissaggio: serrare le viti a testa zigrinata di fissaggio del pannello frontale, superiore e inferiore, per bloccare la scheda in posizione.
Cablaggio: collegare i cavi di comunicazione IONet alle porte frontali R, S e T designate.

Consigli per la scelta

Posizionamento nel rack: la VCMI deve essere sempre installata nello Slot 1 del rack VME per fungere da master del bus.
Compatibilità della revisione: verificare se il sistema richiede interfacce IONet frontali coassiali o in fibra ottica (serie H2C rispetto alla serie H1A).

Domande frequenti (FAQ)

D: Qual è il ruolo principale della scheda IS215VCMIH2C?
R: Funge da controller master del bus VME, coordinando le comunicazioni interne del backplane e il traffico della rete IONet esterna.

D: La scheda VCMI può essere installata in qualsiasi slot dello chassis VME?
R: No, è progettata specificamente per funzionare nello Slot 1 del backplane del rack di controllo e I/O.
