Tipo: Scheda di interfaccia terminale analogica principale
In magazzino!
100% originale e autentico
100% nuovo di zecca, pronto per la spedizione
Rimborso supporto, servizio 7X24 ore
Compartir
Descrizione del prodotto
Panoramica del prodotto

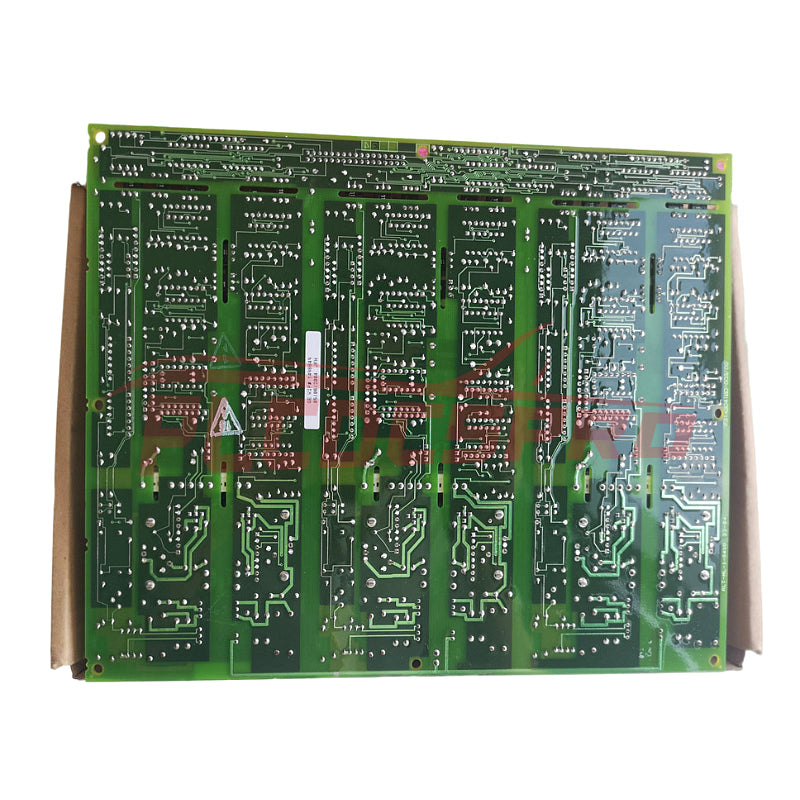

La GE IS400TCATH1A (revisione IS400TCATH1ADC) è una scheda terminale analogica principale progettata per le piattaforme di controllo distribuito delle turbine Speedtronic Mark VIe. Funge da interfaccia principale per i segnali di campo e supporta ingressi analogici, sensori di posizione LVDT, sonde di vibrazione sismica e ingressi a impulsi quando viene abbinata ai moduli di controllo PCAA/PAIC.
Specifiche tecniche
Ingressi analogici: 24 canali isolati da 4-20 mA con alimentazione a circuito chiuso da 24 VDC per trasmettitori
Ingressi di posizione: 12 canali di ingresso per sensori di spostamento LVDT / LVDR
Ingressi di vibrazione: 12 canali per il monitoraggio delle vibrazioni sismiche
Ingressi di velocità: 2 ingressi per pickup magnetici della velocità a impulsi
Uscite analogiche: 3 canali di uscita di controllo da 4-20 mA con votazione TMR hardware
Dimensioni: 330.2 mm H x 177.8 mm W x 45 mm D
Isolamento: isolamento galvanico di 1500 Vrms tra il cablaggio di campo e il sistema IONet interno
Caratteristiche principali e applicazioni
Progettata per il condizionamento completo dei segnali delle turbomacchine, la scheda terminale TCAT riunisce i dispositivi di campo critici della turbina:
Elevata densità dei segnali: riunisce 24 ingressi analogici, 12 LVDT e 12 canali sismici su un'unica scheda con componenti a montaggio superficiale.
Uscite di alimentazione ausiliaria: fornisce 12 uscite di alimentazione ausiliaria integrate da 24 VDC (25 mA ciascuna) per i trasmettitori di campo esterni.
Supporto alla ridondanza modulare tripla: supporta canali di uscita con votazione TMR hardware per le valvole del regolatore della turbina ad alta affidabilità.
Guida all'installazione
Montaggio di base: montare la scheda verticalmente sul telaio della guida DIN dell'armadio o sulla piastra di montaggio utilizzando la ferramenta fornita.
Cablaggio dei terminali di campo: collegare i cavi dei sensori di campo direttamente alle viti del morsetto a barriera per impieghi gravosi.
Collegamento dei moduli I/O: inserire i moduli di controllo PCAA o PAIC direttamente nei connettori D-sub designati.
Messa a terra delle schermature: terminare i cavi di schermatura sui conduttori della barra di terra adiacente ai morsetti.
Suggerimenti per la scelta
Classe ambientale: scegliere la versione standard da -30°C a +65°C per le sale di controllo interne oppure le varianti per ambienti costieri/offshore (da -40°C a +85°C) per condizioni ambientali gravose.
Alimentazione: assicurarsi che i moduli PCAA/PAIC collegati forniscano le tensioni operative richieste di 15 VDC e 28 VDC.
Domande frequenti (FAQ)
D: L'IS400TCATH1A può elaborare i segnali delle sonde di vibrazione sismica? R: Sì, dispone di 12 ingressi sismici dedicati oltre a 12 canali di ingresso per sensori di spostamento LVDT.
D: Quale isolamento di tensione offre la scheda terminale? R: Offre un isolamento galvanico di 1500 Vrms tra i collegamenti del cablaggio di campo e le reti di controllo interne.
