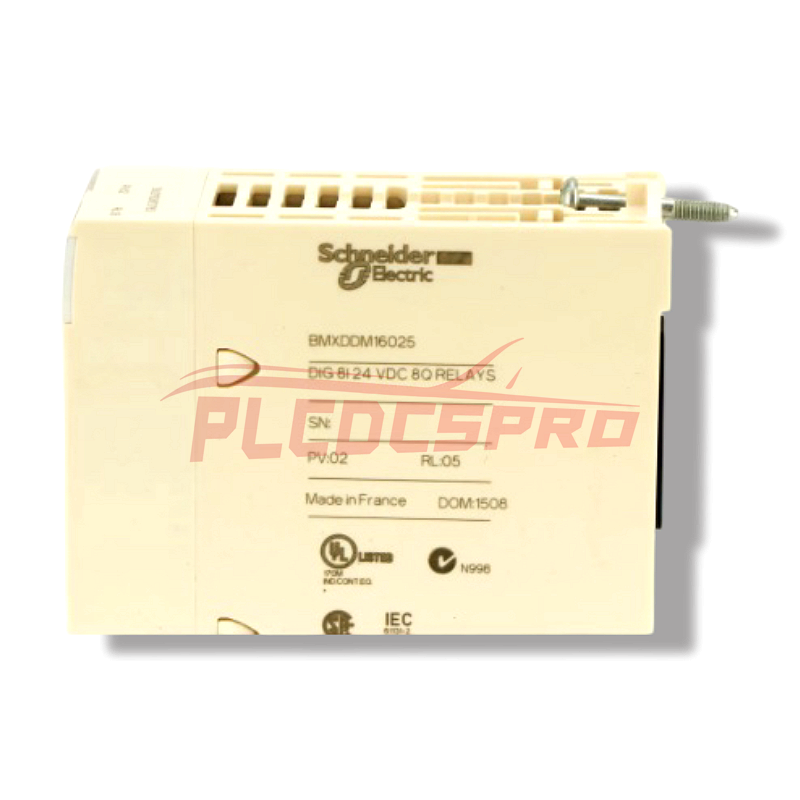

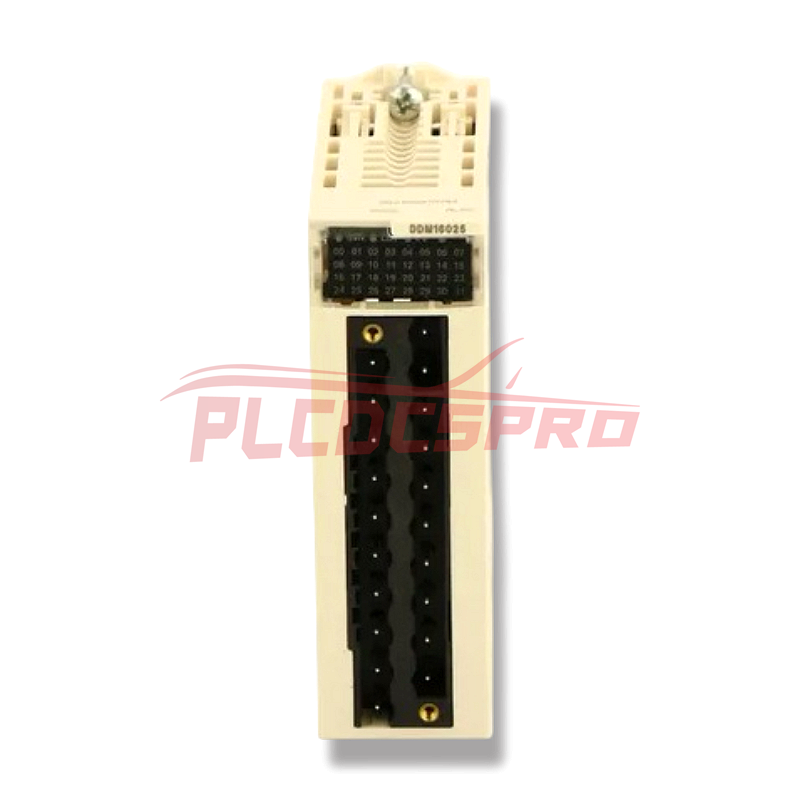

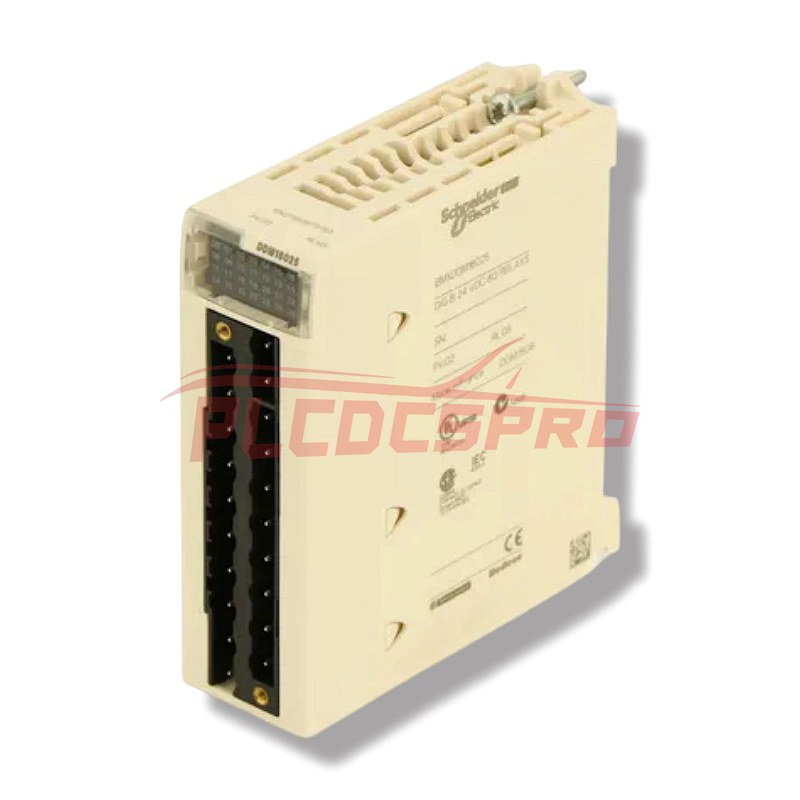

Il Schneider Electric BMXDDM16025 è un modulo I/O discreto misto della gamma Modicon X80, progettato per i sistemi PAC Modicon M340 e M580. Combina 8 ingressi digitali e 8 uscite a relè in un'unità compatta, supportando tensioni di controllo sia in CC che in CA—ideale per un'interfaccia di segnale flessibile e commutazioni robuste nelle applicazioni industriali.
Specifiche Tecniche
Modello: BMXDDM16025
Tipo di Prodotto: Modulo I/O discreto misto
Piattaforma: Modicon X80
Ingressi Discreti: 8 canali
Tipo di Ingresso: Sink di corrente (logica positiva)
Tensione di Ingresso: 24 VCC
Corrente di Ingresso: 3,5 mA
Impedenza di Ingresso: 6,8 kΩ
Compatibilità Sensori: IEC 60947-5-2 e IEC 61131-2 Tipo 3 (sensori di prossimità a 2 fili/3 fili)
Alimentazione Sensori: 19–30 VCC
Uscite Discrete: 8 canali (relè)
Tipo di Uscita: Relè
Gamma di Tensione di Uscita:
CC: 19–30 VCC
CA: 24–240 VAC (10–264 VAC max)
Corrente di Uscita: 2 A max per canale
Corrente Minima di Commutazione: 1 mA @ 5 VCC
Tensione Massima di Commutazione: 125 VCC / 264 VAC
Dispersione di Potenza: 3,1 W
Consumo di Corrente: 104 mA @ 24 VCC
Tempo di Risposta:
Ingresso: 4–7 ms
Uscita: ≤8 ms (disattivazione), ≤10 ms (attivazione)
Protezione: Polarità inversa sugli ingressi; fusibili esterni a rapido intervento (0,5 A ingresso, 2 A uscita)
MTBF: 912.167 ore
Durata Meccanica: 20 milioni di cicli
Durata Elettrica:
AC-14: 100.000 cicli @ 240 VA
AC-15: 300.000 cicli @ 36–60 VA
DC-13: 300.000 cicli @ 7,2 W
Frequenza di Commutazione: 1 Hz
Indicatori di Stato: RUN (verde), ERR (rosso), diagnostica canale (verde per canale)
Grado di Protezione: IP20
Peso: 0,135 kg
Certificazioni: CE, UL, CSA, EAC, RCM, Merchant Navy
Normative: EN 61131-2, EN 61000-6-2, EN 61000-6-4, EN 61010-2-201
Caratteristiche Principali
Funzionalità combinata di ingresso e uscita in un modulo compatto
Supporta uscite a relè sia in CC che in CA per un controllo flessibile dei dispositivi
Compatibile con sensori di prossimità e attuatori comuni
Elevata durata meccanica ed elettrica per una lunga vita operativa
Diagnostica LED per canale per una rapida identificazione dei guasti
Parte della piattaforma Modicon X80 per un'architettura unificata e facilità di integrazione
Adatto per ambienti industriali difficili
Note di Installazione
Montare su rack compatibile Modicon X80 (es. BMXXBP0400/0600/0800)
Utilizzare blocco terminali rimovibile a 20 pin per il cablaggio
Applicare fusibili esterni a rapido intervento per gruppo ingresso/uscita come specificato
Garantire una corretta messa a terra e schermatura per l'immunità ai disturbi
Fare riferimento agli schemi di cablaggio Schneider per la mappatura ingresso/uscita
Informazioni per l'Ordine
Numero di Parte: BMXDDM16025
Paese di Origine: Francia
Dimensioni del Pacchetto: H 6 cm × L 11 cm × P 12 cm
