Cos'è il collegamento a terra della porta del quadro elettrico?

Il collegamento a terra della porta del quadro elettrico significa collegare saldamente la porta metallica di un quadro elettrico a terra. Questa connessione previene l'accumulo di correnti di dispersione pericolose sulla porta. Senza il collegamento, toccare la porta metallica può causare scosse elettriche. Il collegamento a terra mantiene le persone al sicuro e protegge il sistema elettrico.

Perché il collegamento a terra è così importante?

Ogni quadro elettrico può avere correnti di dispersione dovute a guasti di cablaggio o componenti danneggiati. Questa corrente può fluire attraverso parti metalliche come il corpo o la porta del quadro. Se queste parti non sono correttamente collegate a terra, possono portare tensione che causa scosse elettriche. Il collegamento a terra fornisce un percorso a bassa resistenza verso il suolo, scaricando in sicurezza la corrente di dispersione. Questo protegge chiunque tocchi la porta del quadro.

Comprendere messa a terra, collegamento equipotenziale e collegamento a terra

Spesso si confondono questi termini:

• Il collegamento a terra collega parti metalliche non in corrente come i corpi dei quadri al terreno.
• La messa a terra collega parti in corrente attiva come interruttori al terreno.
• Il collegamento equipotenziale unisce due parti conduttive per mantenere lo stesso potenziale elettrico.

Collegare la porta del quadro al corpo del quadro assicura che entrambi condividano lo stesso potenziale di terra, prevenendo pericolose differenze di tensione.

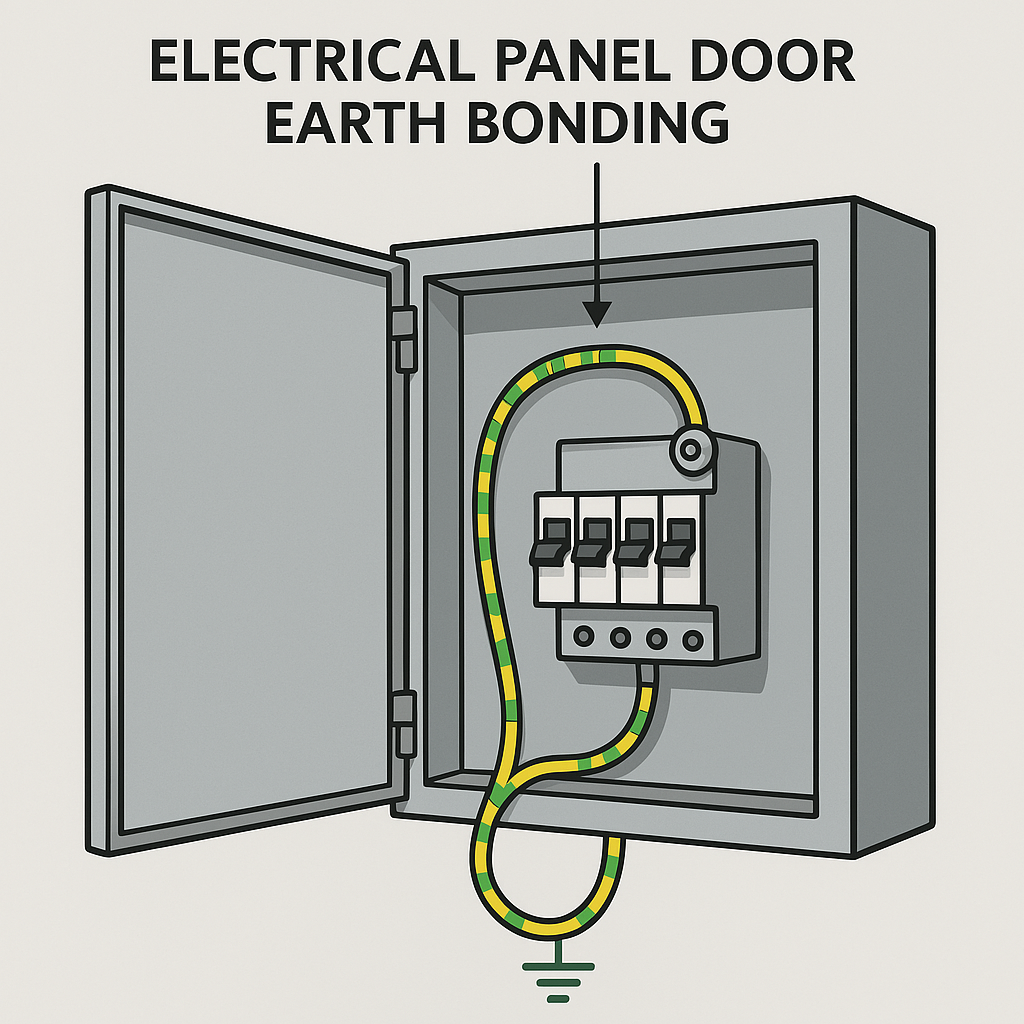

Come eseguire il collegamento a terra della porta del quadro?

Inizia spegnendo l'alimentazione del quadro. Verifica che il corpo del quadro sia correttamente collegato a terra tramite il suo terminale o barra di terra. Poi collega la porta del quadro al punto di terra del corpo del quadro usando un filo di rame giallo-verde a strisce. Assicurati che il filo permetta alla porta di muoversi liberamente—evita connessioni troppo strette o allentate. Dopo il cablaggio, misura la resistenza tra la porta e il corpo del quadro. Dovrebbe essere molto bassa (di solito sotto 1 ohm), confermando un solido collegamento a terra.

Vantaggi di un corretto collegamento a terra

Il collegamento a terra previene i rischi di scosse elettriche dovute a correnti di dispersione sulle porte dei quadri. Riduce inoltre le interferenze elettromagnetiche e protegge le apparecchiature sensibili. È importante perché garantisce la conformità agli standard di sicurezza elettrica, minimizzando rischi e responsabilità.

Conclusione

Il collegamento a terra è un passaggio fondamentale per la sicurezza nelle installazioni di quadri elettrici. Collegando la porta del quadro a terra, proteggi sia le persone che le apparecchiature. Se hai bisogno di ricambi affidabili per l'automazione elettrica dei tuoi progetti, visita plcdcspro.com. Offriamo un'ampia selezione di componenti di alta qualità per aiutarti a costruire sistemi sicuri ed efficienti.
