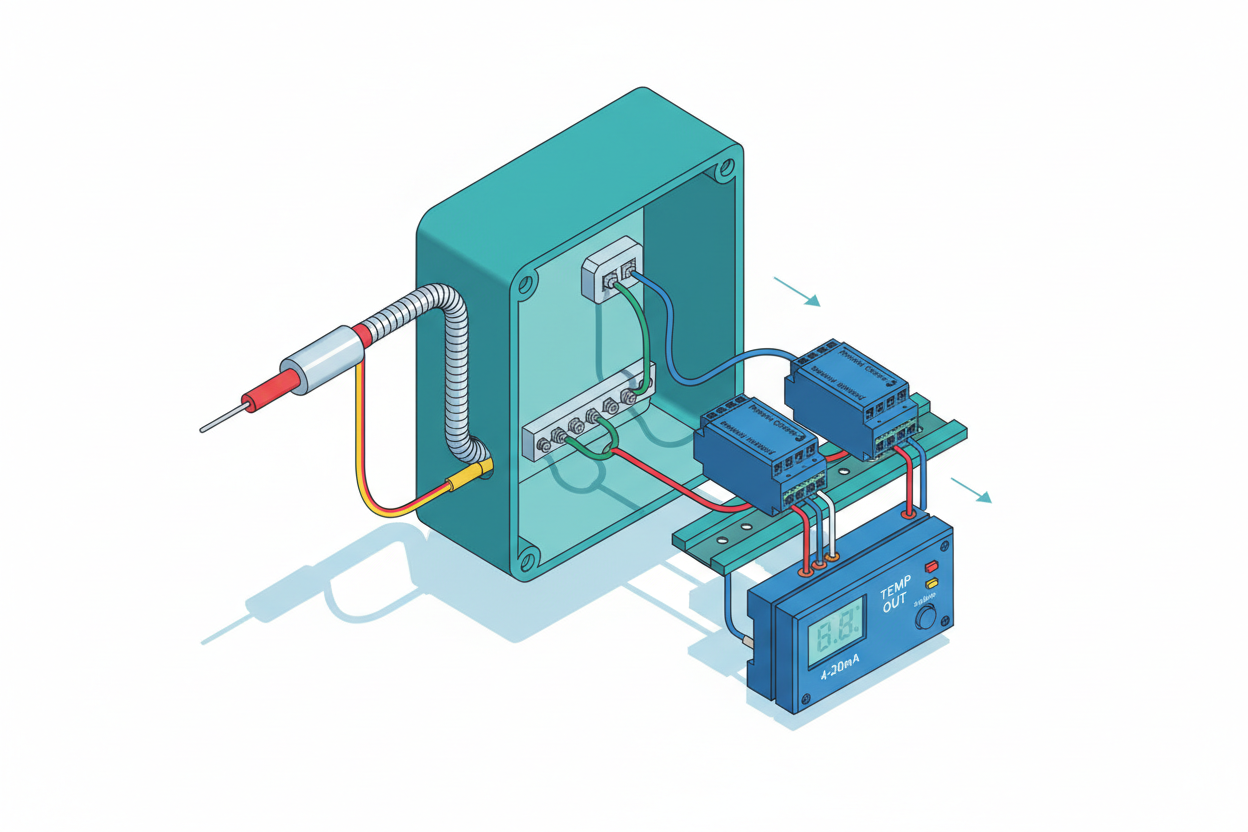

Integrità del Segnale di Termocoppie e RTD: Cavi e Messa a Terra
Guida per ingegneri di campo su fili di estensione per termocoppie, dimensionamento cavi RTD, pratiche di schermatura e filosofia di messa a terra per una misurazione accurata della temperatura.
Perché l'integrità del segnale è importante
Un RTD Pt100 Classe A ha una tolleranza di ±0,15°C a 0°C. Una termocoppia di tipo K ha una tolleranza di ±2,2°C a 500°C. Queste accuratezze sono inutili se il cavo del segnale introduce un errore maggiore. I segnali delle termocoppie sono nell’ordine dei millivolt — un errore di 1°C corrisponde a 40 µV. Un rumore indotto di 200 µV produce un errore di lettura di 5°C.
Il bilancio degli errori deve includere il cavo. Se le giunzioni del filo di estensione sono a temperature diverse, si forma una giunzione parassita. Usare connettori termocoppia con giunzione isolata per minimizzarla. Honeywell STT3000 ed Emerson Rosemount 644 non possono rilevare errori indotti dal cavo. La calibrazione regolare del loop è l’unico modo per individuarli.
Selezione del filo di estensione per termocoppie
I fili di estensione per termocoppie utilizzano conduttori in lega che corrispondono alla curva di forza elettromotrice della termocoppia. Usare un filo di rame ordinario vanifica lo scopo — il rame genera giunzioni termocoppia parassite a ciascuna estremità, e l’errore può superare i 20°C.
Selezionare l’isolamento corretto. Il PVC è classificato per un massimo di 105°C. XLPE è classificato per 150°C. Per temperature più elevate, usare treccia in fibra di vetro o sovratreccia in acciaio inox. Scegliere la schermatura corretta — la serie FLK di Phoenix Contact ha una treccia in rame stagnato con copertura dell’85%. Collegare a terra la schermatura in un solo punto, tipicamente all’estremità del trasmettitore. Collegare a terra ad entrambe le estremità crea un loop di terra che induce rumore nei conduttori del segnale.
Dimensionamento e cablaggio del cavo RTD
I sensori RTD utilizzano un’eccitazione a corrente costante di 1 mA. Le configurazioni a tre e quattro fili compensano la resistenza del cavo. In un RTD a tre fili, due fili sono collegati a un’estremità e uno all’altra. Il trasmettitore assume che i due fili di piombo abbiano la stessa resistenza — questo è valido solo se tutti e tre i fili hanno la stessa lunghezza e sezione.
Usare la stessa sezione e lunghezza per tutti i fili RTD. Un filo di rame da 0,5 mm² ha 36 milliohm per metro. Per 50 metri, la resistenza è 1,8 ohm per filo. Se un filo ha 1,8 ohm e un altro 2,0 ohm, l’errore è 0,1 ohm, ovvero 0,26°C per Pt100.
Selezionare cavi RTD con schermatura a lamina più filo di drenaggio. Collegare a terra il filo di drenaggio in un solo punto. Per aree pericolose, usare cavi certificati IS con guaina blu. Una capacità eccessiva del cavo (>200 nF/km) può far oscillare la barriera IS e produrre letture false.
Filosofia di messa a terra
Per i circuiti delle termocoppie, il filo negativo è solitamente messo a terra al trasmettitore per ridurre il rumore in modalità comune. Tuttavia, se la guaina della termocoppia è anch’essa messa a terra al punto di misura, si forma un loop di terra. La soluzione è un trasmettitore isolato. Emerson 644 con isolamento e Honeywell STT3000 con isolamento canale-canale interrompono i loop di terra.
Per i circuiti RTD, mettere a terra la schermatura solo all’estremità del trasmettitore. L’elemento RTD di solito non è messo a terra — metterlo a terra aumenta il rischio di loop di terra. Se la guaina RTD è messa a terra alla connessione di processo, usare un trasmettitore con ingresso isolato. Usare un unico punto di messa a terra su una barra collettrice in ogni scatola di giunzione e collegarla alla rete di terra dell’impianto con un solo conduttore, non a catena.
Riduzione del rumore passo dopo passo
Passo 1: Scollegare il sensore e misurare la tensione a circuito aperto. Per una termocoppia, usare un voltmetro con impedenza d’ingresso >1 MΩ. La lettura deve essere stabile entro ±10 µV. Per un RTD, usare un ohmmetro a quattro fili — la lettura deve essere stabile entro ±0,05 ohm.
Passo 2: Verificare la continuità della schermatura. Misurare la resistenza dal filo di drenaggio della schermatura alla barra di terra — deve essere inferiore a 1 ohm. Verificare che la schermatura sia messa a terra in un solo punto. Scollegare la schermatura all’estremità del sensore e misurare la resistenza verso terra — deve essere infinita.
Passo 3: Misurare la tensione AC tra i fili del segnale e terra. Impostare il voltmetro sulla scala millivolt AC. Oltre 10 mV AC indica interferenze elettromagnetiche. Passare il cavo del segnale ad almeno 300 mm di distanza dai cavi di alimentazione.
Passo 4: Installare un isolatore di segnale se i loop di terra non possono essere eliminati. Phoenix Contact MINI Analog Pro fornisce isolamento a 3 vie con errore <0,1%. Interrompe tutti i loop di terra e offre un rifiuto del rumore in modalità comune fino a 2 kV.
Risoluzione dei problemi di letture errate
Salto improvviso alla lettura massima indica un circuito aperto. Controllare la connessione alla testa del sensore — le vibrazioni allentano i morsetti a vite. Stringere tutti i morsetti alla coppia specificata (tipicamente 0,5 N·m per filo da 1,5 mm²).
Offset costante indica tipo di termocoppia errato. Verificare la configurazione del trasmettitore. Un tipo K configurato come tipo J legge circa 50°C in meno a 500°C. Un RTD configurato come “Cu10” invece di “Pt100” legge 26 volte la temperatura reale.
Risposta lenta indica scarso contatto termico. Per un RTD montato in termowell, usare un elemento con molla. Per una termocoppia montata a superficie, usare un pad sensore con adesivo ad alta conducibilità termica. Una termocoppia montata male a superficie può avere un tempo di risposta superiore a 10 minuti.
Conclusione e consigli operativi
La selezione del cavo del segnale, la messa a terra e la schermatura sono importanti quanto la scelta del sensore. Usare il tipo corretto di filo di estensione per termocoppie. Mettere a terra le schermature in un solo punto. Usare RTD a tre o quattro fili per tratti superiori a 30 metri. Isolare il trasmettitore se i loop di terra non possono essere evitati. Tenere fili di estensione per termocoppie di riserva per riparazioni d’emergenza. Etichettare ogni cavo con il numero del tag del sensore a entrambe le estremità.
