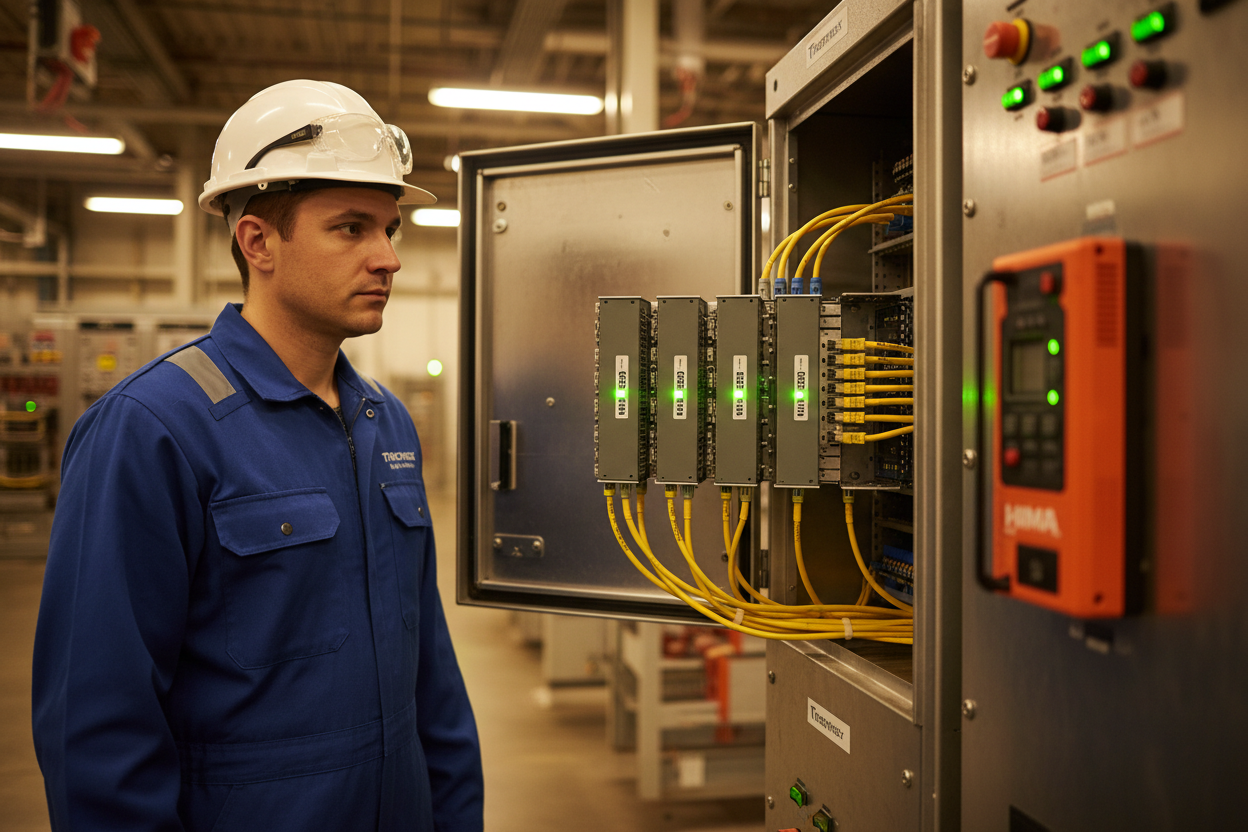

Sistema di Spegnimento di Emergenza Triconex Trident: Integrazione Modbus a OPC UA per Circuiti di Sicurezza SIL 3
Perché l'integrazione ESD richiede competenze a livello di protocollo
Un sistema di Emergency Shutdown deve funzionare ogni volta. Zero guasti. Triconex Trident ottiene la certificazione SIL 3 tramite Triple Modular Redundancy. Tre processori votano su ogni uscita. Tuttavia, l'integrazione con il DCS e il sistema di gestione degli asset richiede una configurazione attenta del protocollo. Un registro Modbus configurato male può bloccare un segnale di sicurezza. Un namespace OPC UA errato può nascondere un risultato di test parziale di corsa al team di manutenzione.
Questo articolo tratta le vere sfide di integrazione che affrontano gli ingegneri di campo. Ci concentriamo su Modbus RTU per le connessioni legacy e OPC UA per le interfacce digitali moderne. Entrambi sono comuni nelle installazioni Triconex in tutto il mondo.
Integrazione seriale Modbus RTU con Triconex Trident
Triconex Trident supporta Modbus RTU tramite il Trident Communication Module. Il modulo fornisce porte seriali RS-232 e RS-485. Modbus RTU è il protocollo più comune per integrare Trident con piattaforme DCS di terze parti come Emerson Ovation e Yokogawa CENTUM VP.
Per prima cosa, determina la tua strategia di mappatura dei registri. Triconex utilizza i registri holding Modbus (codice funzione 03 per letture, 06 e 16 per scritture). Mappa i dati relativi alla sicurezza nello spazio dei registri 4xxxx. Usa blocchi di registri separati per ingressi e uscite. Non mescolare mai dati critici per la sicurezza e dati non critici nello stesso blocco di registri. Questo previene scritture accidentali dal lato DCS.
Passo dopo passo: mappatura dei registri Modbus su Triconex Trident
Passo 1 — Definire alias tag in TriStation 1131: Apri il progetto Trident in TriStation 1131. Per ogni variabile di sicurezza, crea un alias tag. L'alias fa riferimento al punto I/O fisico. Esempio: PT_1001_ALM fa riferimento al trasmettitore di pressione sul canale 1, slot 1. Documenta tutti gli alias tag in un foglio di calcolo.
Passo 2 — Configurare la tabella slave Modbus: In TriStation 1131, vai su Communication → Modbus Slave Configuration. Crea una nuova tabella. Imposta il registro iniziale a 40001. Mappa gli alias tag a registri consecutivi. I registri di input iniziano da 30001. I registri holding da 40001. Le bobine da 00001.
Passo 3 — Impostare baud rate e parità: Il default Trident è 9600 baud, 8 bit dati, 1 bit di stop, parità pari. Per l'integrazione con Emerson Ovation, usa 19200 baud con l'interfaccia Modbus Master di Ovation. Assicurati che la parità corrisponda su entrambe le estremità. Una discrepanza di parità causa timeout di comunicazione senza errori visibili.
Passo 4 — Proteggere in scrittura i registri di sicurezza: Configura la protezione in scrittura su tutti i registri holding che contengono lo stato di shutdown di sicurezza. Nella tabella slave Modbus, imposta l'accesso su "Read Only". Solo i registri di diagnostica e reset devono accettare scritture dal DCS.
Passo 5 — Testare con Modbus Poll: Collega un laptop con il software Modbus Poll alla porta RS-485 di Trident. Leggi ogni intervallo di registri. Verifica che i valori corrispondano ai dati attesi. Attiva un ingresso digitale sul campo. Conferma che il bit del registro corrispondente cambi entro 500 ms.
Tuttavia, Modbus ha limitazioni di sicurezza. Il protocollo manca di autenticazione e crittografia. Pertanto, usa Modbus solo all'interno di una rete di controllo fisicamente protetta. Non esporre mai le porte Modbus alla rete Ethernet dell'impianto senza un gateway di protocollo.
OPC UA: il ponte moderno per i dati del sistema di sicurezza
OPC UA risolve le limitazioni di Modbus. Fornisce crittografia, autenticazione e modellazione dati strutturata. Triconex supporta OPC UA tramite il Trident Communication Module con firmware versione 10.6 o successiva. Il server OPC UA gira nativamente sul chassis Trident.
Per prima cosa, abilita il server OPC UA in TriStation 1131. Vai su Communication → OPC UA Configuration. Imposta l'URL endpoint. Tipicamente, è opc.tcp://192.168.1.100:4840. Genera un certificato server. Il certificato abilita il handshake sicuro client-server. Secondo, configura la policy di sicurezza. Usa Basic256Sha256 per applicazioni SIL 3. Questo fornisce crittografia AES-256 con firma SHA-256. Inoltre, abilita l'autenticazione utente. Crea un account utente OPC UA dedicato con accesso in sola lettura ai dati di sicurezza.
OPC UA espone i dati Triconex tramite uno spazio di indirizzi strutturato. Ogni funzione di sicurezza diventa un nodo. Per esempio, una funzione di sicurezza pressione appare sotto: Objects → SafetyFunctions → PSF_1001. Il nodo espone ProcessValue, Setpoint, TripStatus e BypassActive come attributi. Questa struttura rende semplice l'integrazione con Emerson Ovation e altre piattaforme DCS.
Considerazioni sulla migrazione da HIMA
Gli impianti che migrano da HIMA a Triconex affrontano sfide di mappatura protocollo. I PLC di sicurezza HIMA usano il protocollo safeethernet per comunicazione peer-to-peer. Triconex usa SafeNet o OPC UA. Per prima cosa, identifica tutti i punti dati HIMA-to-DCS. Esporta la lista tag del progetto HIMA ELOP II. Mappa ogni tag all'equivalente Triconex. Secondo, configura un gateway di protocollo. Usa un gateway OPC UA Softing o Matrikon per collegare safeethernet a OPC UA durante il periodo di transizione. Questo permette una migrazione graduale — HIMA e Triconex operano affiancati con scambio dati in tempo reale.
Infine, testa ogni funzione di sicurezza dopo la migrazione. Esegui un test funzionale completo. Attiva ogni ingresso. Verifica che l'uscita corretta si disattivi. Controlla che il DCS riceva il segnale di trip tramite OPC UA entro 500 ms. Documenta i risultati per l'audit di conformità IEC 61511.
Conclusione e consigli operativi
L'integrazione Triconex Trident richiede una configurazione disciplinata del protocollo. Modbus RTU gestisce affidabilmente le connessioni DCS legacy quando i registri sono mappati correttamente e protetti in scrittura. OPC UA aggiunge sicurezza e accesso dati strutturato per i moderni sistemi di gestione degli asset. La migrazione graduale da HIMA tramite gateway di protocollo protegge la continuità produttiva.
Inizia con un audit delle tue mappe registri Modbus attuali. Verifica la protezione in scrittura sui registri di sicurezza. Pianifica il percorso di aggiornamento OPC UA. Testa ogni funzione di sicurezza dopo ogni modifica di protocollo. Nei sistemi di sicurezza, una buona configurazione salva vite.
La tua prossima azione: controlla la versione firmware del tuo Trident. Se è inferiore a 10.6, programma un aggiornamento. La capacità OPC UA vale la finestra di manutenzione.
