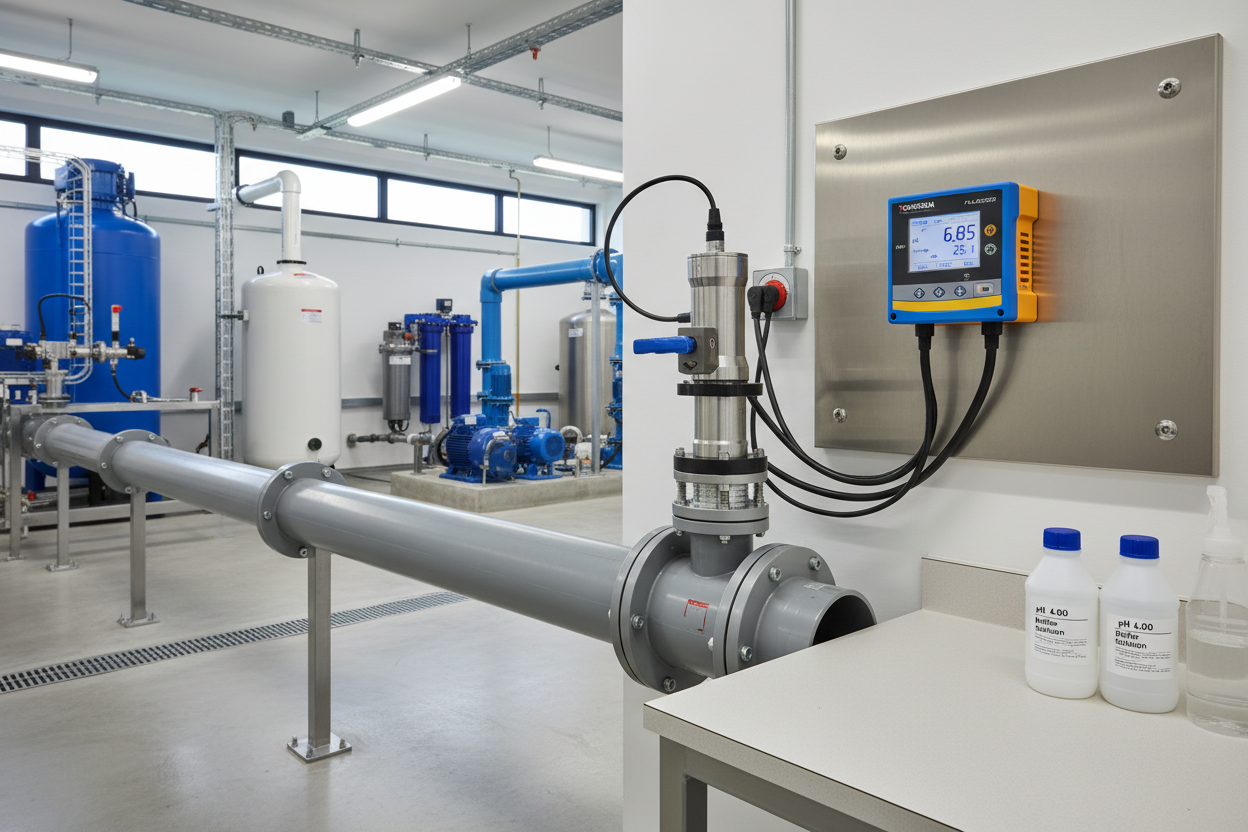

pH Measurement and Electrode Maintenance in Industrial Processes

Fondamenti della Misurazione del pH Industriale

Il pH misura l’attività degli ioni idrogeno in una soluzione acquosa su una scala da 0 a 14. Un pH di 7 è neutro. Valori inferiori a 7 sono acidi. Valori superiori a 7 sono alcalini. La misurazione è logaritmica: ogni variazione di un’unità rappresenta un cambiamento di dieci volte nella concentrazione degli ioni idrogeno.

Il sensore di pH industriale standard utilizza un elettrodo in vetro che genera un potenziale in millivolt proporzionale al pH. L’equazione di Nernst descrive questa relazione: a 25°C, l’elettrodo genera circa 59,16 mV per unità di pH. Questo valore varia con la temperatura, rendendo essenziale la compensazione della temperatura per misurazioni accurate. La maggior parte delle installazioni industriali utilizza un elettrodo combinato che integra sia l’elettrodo di misura in vetro sia l’elettrodo di riferimento in un unico alloggiamento. La giunzione di riferimento — dove l’elettrolita di riferimento interno entra in contatto con il fluido di processo — è la parte più critica e fragile dell’assemblaggio.

Una tecnologia alternativa, il sensore di pH ISFET (Ion-Sensitive Field-Effect Transistor), sostituisce la membrana in vetro con un gate semiconduttore. I sensori ISFET sono più robusti degli elettrodi in vetro in applicazioni ad alta pressione o con elevate vibrazioni e rispondono più rapidamente alle variazioni di pH. Tuttavia, richiedono elettronica di condizionamento del segnale più complessa e sono significativamente più costosi.

Criteri di Selezione del Sensore per Applicazioni di Processo

La scelta errata del sensore di pH per il mezzo di processo è una delle principali cause di breve durata dell’elettrodo e di errori di misurazione. Gli ingegneri devono valutare cinque parametri chiave:

Intervallo di Temperatura e Pressione: Gli elettrodi in vetro standard funzionano affidabilmente da 0°C a 100°C a pressioni fino a 6 bar. I processi ad alta temperatura oltre 130°C richiedono formulazioni speciali di vetro ad alta temperatura con giunzioni di riferimento rinforzate.
Tipo di Giunzione di Riferimento: La giunzione ceramica è adatta per il trattamento generale delle acque. La giunzione aperta o a flusso offre maggiore resistenza all’intasamento in sospensioni o soluzioni colloidali. Una giunzione di riferimento intasata è la causa più comune di deriva nella lettura del pH nei processi industriali.
Tipo di Membrana in Vetro: Il vetro standard per pH funziona da pH 0 a 12. Le formulazioni di vetro ad alta alcalinità resistono all’errore da sodio in soluzioni fortemente alcaline oltre pH 12. I tipi di vetro a bassa impedenza sono adatti per misurazioni in acqua ad alta purezza.
Attacco di Processo: Gli assemblaggi di sensori retrattili permettono la rimozione e la calibrazione dell’elettrodo senza fermare il processo. Gli attacchi fissi per immersione sono adatti per reattori a batch dove i fermi di processo sono programmati.
Materiale del Corpo Elettrodo: I corpi in epossidica sono economici ma si degradano in solventi forti. I corpi in titanio o PEEK gestiscono ambienti chimici altamente aggressivi.

Il liquido analizzatore a doppio ingresso FLXA202 di Yokogawa supporta misurazioni di pH, ORP, conducibilità e ossigeno disciolto da un’unica piattaforma. Lo strumento comunica tramite HART o PROFIBUS PA, permettendo l’integrazione diretta con ABB System 800xA DCS o altri principali sistemi di controllo distribuito. La Scheda Modulo Interfaccia Yokogawa MIF4*A fornisce il livello di interfaccia fieldbus per l’integrazione di analizzatori di pH abilitati HART nel DCS CENTUM di Yokogawa.

Procedura di Calibrazione e Standard di Buffer

Passo 1 — Selezione del Buffer: Utilizzare soluzioni tampone tracciabili NIST che coprano l’intervallo di pH previsto nel processo. Un set di calibrazione comune utilizza tamponi pH 4,00 e pH 7,00 per processi acidi, o tamponi pH 7,00 e pH 10,00 per processi alcalini. Non utilizzare mai soluzioni tampone contaminate o scadute. Scartare tamponi esposti all’aria per più di quattro ore in contenitori aperti.
Passo 2 — Equalizzazione della Temperatura: Consentire all’elettrodo e alle soluzioni tampone di raggiungere la stessa temperatura prima della calibrazione. Una differenza di temperatura di 5°C introduce un errore di calibrazione fino a 0,3 unità di pH. La maggior parte dei trasmettitori di pH moderni fornisce compensazione automatica della temperatura (ATC) utilizzando un RTD Pt1000 integrato nel corpo dell’elettrodo.
Passo 3 — Calibrazione al Primo Punto: Sciacquare l’elettrodo con acqua deionizzata, quindi immergerlo nel primo tampone. Attendere la stabilizzazione del segnale — tipicamente 30-60 secondi. Confermare che il display del trasmettitore legga entro ±0,05 pH dal valore nominale del tampone prima di accettare il punto di calibrazione.
Passo 4 — Calibrazione al Secondo Punto: Sciacquare nuovamente l’elettrodo, quindi immergerlo nel secondo tampone. Il trasmettitore calcola la pendenza dell’elettrodo dai dati a due punti. Una pendenza accettabile è tra il 95% e il 105% della pendenza teorica di Nernst (56–62 mV/pH a 25°C). Una pendenza inferiore al 90% indica invecchiamento o contaminazione dell’elettrodo. Sostituire l’elettrodo se la pendenza non può essere recuperata con la pulizia.
Passo 5 — Registrazione e Documentazione: Registrare la data di calibrazione, i numeri di lotto dei tamponi, la percentuale di pendenza misurata e il nome del tecnico nel registro di calibrazione del loop. Questa documentazione supporta audit di qualità e conformità normativa in ambienti farmaceutici e alimentari.

Manutenzione dell’Elettrodo e Modalità Comuni di Guasto

Controlli Giornalieri: Verificare che la lettura del pH segua le variazioni previste del processo. Una lettura bloccata o che deriva molto lentamente suggerisce una giunzione di riferimento intasata. Confrontare la lettura con un pH-metro portatile calibrato come verifica incrociata in caso di sospette deviazioni.

Pulizia Settimanale: Sciacquare l’elettrodo con acqua deionizzata. Per processi con incrostazioni, immergere in soluzione diluita di HCl al 5% per 10 minuti per dissolvere depositi di carbonato di calcio o idrossido metallico. Per incrostazioni proteiche in processi alimentari o biologici, immergere in idrossido di sodio 0,1 M seguito da un lavaggio con soluzione pepsina-HCl. Non utilizzare mai materiali abrasivi sulla membrana in vetro.

Rigenerazione della Giunzione di Riferimento: Per elettrodi di riferimento ricaricabili, rabboccare periodicamente l’elettrolita di riferimento (tipicamente soluzione di KCl 3 M). Un basso livello di elettrolita aumenta l’impedenza di riferimento e causa letture rumorose.

Membrana in vetro incrinata: Causata da shock termico, impatto meccanico o esposizione a fluoro. Il sintomo è una lettura erratica o il mancato raggiungimento di punti di calibrazione stabili. Sostituire immediatamente — un elettrodo incrinato non può essere riparato.
Membrana in vetro disidratata: Causata da conservazione senza cappuccio protettivo o immersione in soluzioni non acquose. Reidratare immergendo in tampone pH 4 per 24 ore. Se la pendenza non si recupera sopra il 90%, sostituire l’elettrodo.
Intasamento della giunzione di riferimento: Il guasto più comune negli ambienti di processo. I sintomi includono risposta lenta, grande offset di calibrazione e instabilità. Per giunzioni ceramiche, sostituire l’elettrodo o il tappo della giunzione. Per giunzioni aperte, aumentare la portata dell’elettrolita di riferimento.

La serie Solu Comp II di Honeywell, ampiamente utilizzata nel trattamento delle acque e delle acque reflue, fornisce codici diagnostici per guasti di elettrodi ad alta impedenza, guasti dell’elettrodo di riferimento e condizioni di pendenza di calibrazione fuori range, aiutando i tecnici a identificare i guasti senza rimuovere il sensore dal servizio. Il Modulo Bus Coupler ABB HESG447440R001 fornisce l’interfaccia fieldbus System 800xA per analizzatori di pH connessi PROFIBUS PA in installazioni DCS ABB.

Conclusione e Consigli Operativi

L’affidabilità della misurazione del pH dipende meno dalla sofisticazione del sensore e più da una pratica disciplinata di manutenzione e calibrazione. Selezionare il tipo di giunzione di riferimento dell’elettrodo in base al mezzo di processo — ceramica per acqua pulita, giunzione aperta o a flusso per sospensioni. Calibrare usando tamponi tracciabili NIST che coprano l’intervallo operativo del processo. Registrare la pendenza dell’elettrodo ad ogni calibrazione per costruire una serie storica dell’invecchiamento dell’elettrodo. Quando la pendenza scende sotto il 90%, programmare la sostituzione prima che la misurazione diventi inaffidabile in produzione. Implementare un assemblaggio di sensori retrattili ogni volta che il processo deve funzionare continuamente senza interruzioni del loop di pH. Un loop di pH ben mantenuto con un programma di calibrazione semestrale costa molto meno di un rigetto di lotto o di una violazione della conformità degli effluenti causata da un controllo del pH instabile.

Autore: Chen Guanghao è un ingegnere di automazione industriale con oltre 10 anni di esperienza in PLC, DCS e sistemi di controllo.
