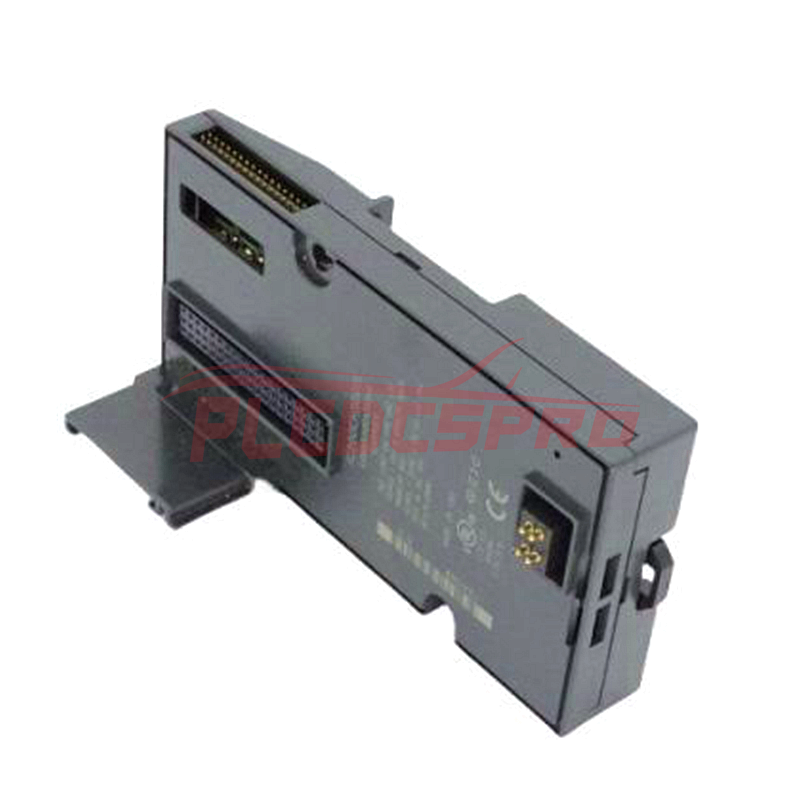

GE Fanuc Emerson IC200CHS003, yang juga tercatat sebagai carrier I/O IC200CHS003, menyediakan pemasangan, komunikasi backplane, dan pengkabelan lapangan untuk modul I/O VersaMax. Perangkat ini menggunakan antarmuka konektor 36-pin terintegrasi dan mendukung pemasangan modul secara vertikal pada rel DIN.
Spesifikasi Perangkat Keras
Parameter
Spesifikasi
Model
IC200CHS003
Merek
GE Fanuc Emerson
Jenis Produk
Carrier I/O bergaya konektor
Lini Produk
VersaMax
Berat
0.24 lbs
Jumlah Titik I/O Maksimum
Hingga 32 titik input/output
Penyambungan Kabel Lapangan
Terintegrasi
Konektor
Konektor 36-pin
Penyambungan Kabel
Gaya konektor
Arus Nominal per Titik
2 A per titik
Arus Nominal per Daya dan Ground
8 A per sambungan
Jumlah Sambungan Daya Maksimum
Hingga 4 sambungan daya umum
Transien Tegangan
Maksimum 300 VAC
Resistansi Kontak Listrik
Kurang dari 10 miliohm
Tingkat Perlindungan
IP20
Bahan Casing
Plastik akrilonitril butadiena stirena (ABS)
Pemasangan
Pemasangan pada rel DIN
Orientasi Pemasangan
Vertikal
Antarmuka Kontrol Industri dan Backplane
IC200CHS003 berfungsi sebagai carrier fisik antara modul I/O VersaMax, antarmuka backplane internal, dan pengkabelan lapangan. Konektor 36-pin menyediakan antarmuka kabel eksternal, sementara carrier menyediakan pemasangan mekanis dan interkoneksi listrik yang diperlukan oleh modul I/O yang terpasang.
Kapasitas arus yang ditentukan adalah 2 A per titik dan 8 A per sambungan daya dan ground. Hingga 4 sambungan daya umum ditentukan. Carrier ini menggunakan susunan penyambungan bergaya konektor terintegrasi, bukan blok terminal individual.
Pertanyaan Umum (FAQ)
T: Jenis pemasangan apa yang digunakan IC200CHS003? J: Carrier ini menggunakan pemasangan pada rel DIN dan ditentukan untuk orientasi modul vertikal.
T: Konektor apa yang disediakan untuk pengkabelan lapangan? J: Carrier ini menyediakan konektor 36-pin terintegrasi dengan penyambungan kabel bergaya konektor.
T: Berapa batas arus dan transien yang ditentukan? J: Carrier ini memiliki nilai nominal 2 A per titik, 8 A per sambungan daya dan ground, serta transien tegangan hingga 300 VAC.
Panduan Pemasangan Lapangan
Pasang carrier dengan kokoh pada rel DIN yang ditentukan sebelum memasang modul I/O.
Pertahankan orientasi pemasangan vertikal yang ditentukan.
Pastikan modul I/O pasangan dan konektor telah sejajar dengan benar sebelum disambungkan.
Jika memungkinkan, arahkan pengkabelan lapangan secara terpisah dari konduktor bertegangan atau berarus tinggi untuk mengurangi interferensi listrik.
Sambungkan pelindung kabel sesuai dengan persyaratan pembumian dan desain EMC di fasilitas.
Pastikan konektor telah tersambung dan tertahan secara mekanis sebelum rangkaian terkait diberi energi.
Perhatikan nilai nominal 2 A per titik dan 8 A per sambungan daya dan ground saat menetapkan beban lapangan.
Jangan melampaui toleransi transien tegangan maksimum 300 VAC yang ditentukan.
Periksa carrier dan konektor dari kerusakan mekanis sebelum pemasangan.
Data yang tersedia tidak menentukan suhu pengoperasian, konsumsi daya, atau batas dimensi; nilai-nilai ini harus dikonfirmasi berdasarkan manual perangkat keras yang berlaku sebelum melakukan perhitungan enclosure atau termal.
