Menguasai Implementasi Modbus TCP untuk Otomasi Industri Modern

Industrial Automation, Modbus TCP, PLC programming
Maret 06, 2026

Mastering Modbus TCP Implementation for Modern Industrial Automation

Modbus TCP tetap menjadi dasar otomasi pabrik meskipun merupakan salah satu protokol tertua di industri. Banyak insinyur menghadapi kurva pembelajaran yang curam saat beralih dari I/O digital sederhana ke komunikasi berbasis protokol. Meskipun Modbus menawarkan kompatibilitas tinggi, penerapannya memerlukan pendekatan terstruktur untuk pengalamatan perangkat keras dan pemetaan register. Panduan ini menjelaskan proses mengubah perangkat Modbus mentah menjadi bagian fungsional dari sistem kontrol Anda.

Perbandingan Kerangka Kerja Modbus TCP dan EtherNet/IP

Perbedaan utama antara Modbus dan protokol modern seperti EtherNet/IP terletak pada konsistensi data dan beban konfigurasi. Sebagian besar protokol berbasis Ethernet memerlukan Electronic Data Sheets (EDS) atau profil perangkat keras khusus untuk mendefinisikan struktur data. Namun, Modbus TCP beroperasi tanpa template yang telah ditentukan ini. Anda tidak perlu memberi tahu PLC tentang jumlah byte paket yang masuk sebelumnya. Sebagai gantinya, Anda cukup menargetkan alamat IP dan register awal tertentu untuk memulai komunikasi.

Konfigurasi Parameter Perangkat Keras dan Jaringan

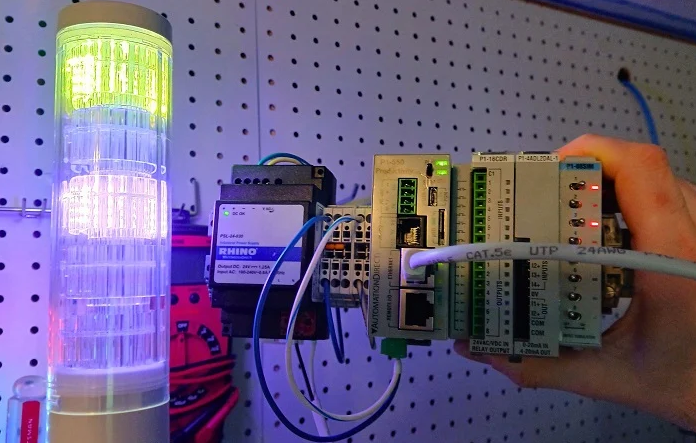

Sebelum menulis logika PLC, Anda harus membangun fondasi jaringan yang kuat untuk perangkat periferal Anda. Menggunakan lampu tumpuk Patlite LA6-LAN sebagai contoh, proses dimulai dengan server web onboard. Anda harus menetapkan alamat IP perangkat dalam subnet yang sama dengan pengendali utama Anda. Sebagian besar perangkat otomasi industri menggunakan Port 502 sebagai default untuk lalu lintas Modbus. Memastikan tanda "Modbus TCP Enable" aktif tetap menjadi langkah awal yang penting namun sering terlewatkan.

Mendekode Kode Fungsi Modbus dan Logika Register

Memahami kode fungsi adalah aspek paling penting dalam mengelola sistem kontrol yang mendukung Modbus. Sebagian besar manual mengkategorikan data menjadi Coils (Boolean) dan Holding Registers (Integer 16-bit). Untuk perangkat kompleks seperti menara sinyal multi-warna, produsen sering menggunakan register untuk menangani beberapa status. Misalnya, satu register dapat mengontrol warna lampu, kecerahan, dan pola kedip. Anda harus mengonversi kebutuhan ini menjadi nilai desimal atau heksadesimal yang dapat dikirimkan PLC secara efektif.

Menerapkan Perintah Tulis Modbus di PLC AutomationDirect

Pengendali AutomationDirect, seperti seri Productivity, mempermudah proses melalui instruksi Modbus Write (MWX) khusus. Pengguna mendefinisikan tag integer yang mewakili status perangkat lapangan yang diinginkan. Misalnya, mengirim nilai 257 mungkin memicu status "menyala stabil", sementara 256 menunjukkan "mati." Perintah MWX menangani polling latar belakang pada interval tertentu, seperti 500ms. Pendekatan ini menjaga lalu lintas jaringan tetap terprediksi dan logika ladder tetap rapi.

Integrasi Strategis dalam Lingkungan Rockwell Studio 5000

Integrasi Modbus ke dalam lingkungan Rockwell Automation biasanya memerlukan Add-On Instruction (AOI). Karena Studio 5000 memprioritaskan EtherNet/IP, Modbus TCP Client AOI berfungsi sebagai jembatan yang diperlukan. Insinyur harus mengisi array tag "HoldRegisters" dengan nilai desimal yang telah dihitung. Selain itu, Anda harus mengonfigurasi jenis transaksi—biasanya Kode Fungsi 16 untuk beberapa register. Ini memungkinkan PLC memperbarui seluruh status perangkat jarak jauh dalam satu siklus scan.
