Menguasai Pengendalian Pintu Otomatis: Panduan Praktis untuk Logika Tangga dan Integrasi PLC
Dalam dunia otomasi industri, sistem pintu otomatis lebih dari sekadar kemudahan. Mereka merupakan penerapan dasar dari sistem kendali yang menyeimbangkan masukan sensor, keluaran motor, dan logika keselamatan. Memahami cara memprogram urutan ini sangat penting bagi setiap insinyur yang bekerja dengan otomasi pabrik. Panduan ini menguraikan logika di balik sistem pintu geser menggunakan pemetaan XG5000 PLC (Pengendali Logika Terprogram).
Menetapkan Urutan Operasi untuk Pintu Otomatis

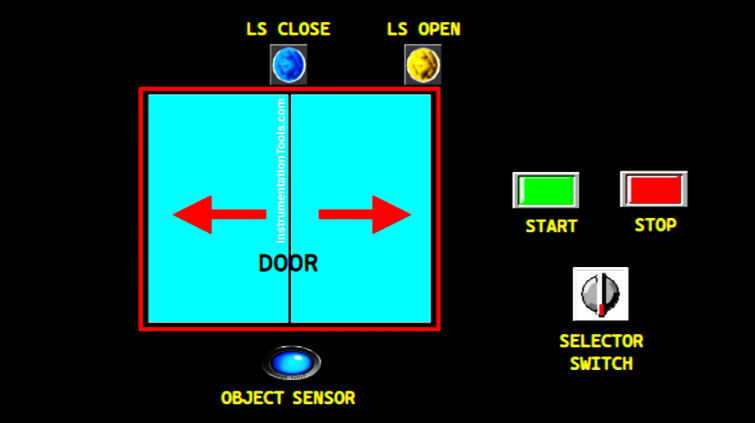

Pintu otomatis yang andal mengikuti urutan tertentu yang dapat diulang untuk memastikan keselamatan dan efisiensi. Pertama, sistem menginisialisasi variabel saat dinyalakan, memastikan pintu mulai dalam posisi tertutup. Ketika sensor pendekatan mendeteksi objek, ia memicu motor untuk membuka pintu. Saklar batas mengonfirmasi saat pintu mencapai posisi terbuka penuh. Selanjutnya, sistem menahan pintu selama lima detik sebelum membalikkan motor untuk menutupnya. Siklus standar ini memastikan kelancaran arus lalu lintas di dalam fasilitas industri.
Menerapkan Kendali Daya dan Penguncian Sistem
Dalam pemrograman PLC, prioritas pertama adalah menetapkan mekanisme mulai/berhenti yang kuat. Menggunakan Rung 1 dari logika tangga, kami memetakan tombol START (P0000) ke bit memori bernama SYSTEM_ON (M0000). Dengan menerapkan rangkaian penguncian, sistem tetap menyala meskipun operator melepaskan tombol. Sebaliknya, menekan tombol STOP (P0001) memutus rangkaian, segera mengatur bit memori ke keadaan RENDAH. Logika "penyegelan" ini adalah dasar dari desain otomasi industri yang aman.
Mengelola Penggantian Manual dan Urutan Pembukaan
Efisiensi sering kali membutuhkan penggantian manual, seperti menjaga pintu tetap terbuka untuk perawatan atau pengiriman dalam jumlah besar. Kami mencapainya melalui bit memori HOLD_DOOR (M0001) yang terhubung ke saklar pemilih fisik (P0005). Ketika sistem aktif dan sensor (P0002) memicu, keluaran MOTOR_SLIDER_OPEN (P0040) bekerja. Motor tetap aktif sampai saklar batas LS_DOOR_OPEN (P0003) mengirim sinyal TINGGI. Ini memastikan motor tidak bekerja keras melawan bingkai pintu setelah proses pembukaan selesai.
Pengaturan Waktu dan Logika Penutupan Otomatis
Setelah pintu mencapai batas terbuka, timer (T000) memulai hitungan mundur selama 5 detik. Namun, sistem harus cukup cerdas untuk menjeda timer ini jika mode HOLD_DOOR aktif. Setelah timer habis, keluaran MOTOR_SLIDER_CLOSE (P0041) diaktifkan. Seperti urutan pembukaan, keluaran ini menggunakan logika penguncian untuk mempertahankan gerakan. Akhirnya, saklar batas LS_DOOR_CLOSE menghentikan operasi saat pintu mencapai posisi awalnya, mengatur ulang siklus untuk deteksi berikutnya.
Wawasan Ahli: Pentingnya Keandalan Saklar Batas
Dari pengalaman saya di lapangan, titik kegagalan paling umum dalam sistem kendali pintu bukanlah kode; melainkan saklar batas fisik. Kotoran lingkungan di pabrik sering mengganggu saklar mekanis. Oleh karena itu, saya sangat menyarankan menggunakan sensor kedekatan induktif atau saklar reed magnetik yang kuat untuk masukan LS_DOOR_OPEN dan LS_DOOR_CLOSE . Solusi tanpa kontak ini secara signifikan mengurangi waktu perawatan dan meningkatkan keandalan keseluruhan pengaturan otomasi pabrik Anda.
