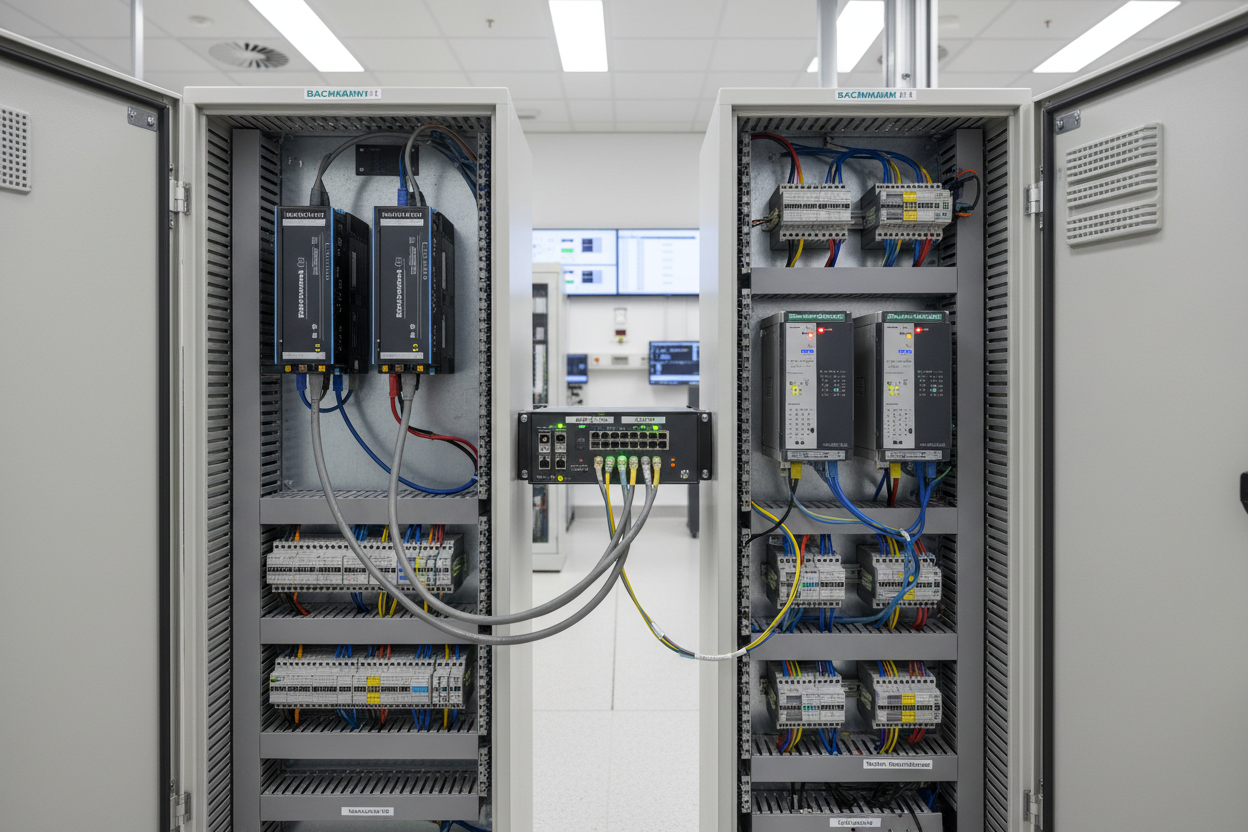

Konfigurasi Redundansi Hot Standby Pengontrol Bachmann M1 dan Komisioning Modbus TCP dengan Schneider Modicon Quantum

Arsitektur Redundansi Hot Standby pada Bachmann M1

Sistem Bachmann M1 mencapai redundansi pengendali melalui modul hot-standby MX213. Modul ini menyinkronkan CPU utama dan cadangan melalui tautan sinkronisasi khusus. Pertama, pasang MX213 di slot 0 rak M1. Kedua, sambungkan kabel SYNC antara dua rak (maksimal 10 meter). Selain itu, sinkronisasi berjalan pada 2 Mbit/s menggunakan protokol khusus yang mentransfer data gambar I/O, variabel retentif, dan status sistem. Namun, jika kabel SYNC gagal, CPU cadangan tetap berjalan secara mandiri tanpa mengambil alih. Sistem host harus menangani transisi mode ini dengan lancar.

Waktu siklus sinkronisasi default adalah 10 ms. Insinyur dapat mengatur parameter ini melalui perangkat lunak Bachmann M1 Studio di tab konfigurasi MX213. Siklus yang lebih pendek mengurangi jendela kehilangan data selama pergantian. Untuk aplikasi kecepatan tinggi, atur siklus menjadi 5 ms. M1 memantau heartbeat antara utama dan cadangan menggunakan variabel sistem HOT_STBY_OK. Jika variabel ini turun ke nol selama lebih dari 500 ms, cadangan memulai transfer tanpa gangguan ke peran Utama. Bachmann M1 mendukung hingga 31 stasiun pada Bus Sistem M1.

Konfigurasi Hot Standby Schneider Modicon Quantum

Schneider Modicon Quantum 140CPU 67160 menyediakan dukungan hot-standby asli dengan backplane CEX-Bus. CPU utama dan cadangan berbagi satu set output melalui arsitektur diode-OR. Pertama, pasang 140CPU 67160 di slot 01 dan 02 rak A. Kedua, konfigurasikan pasangan Hot Standby menggunakan perangkat lunak Unity Pro XL. Selain itu, atur timeout SYNC ke 50 ms di tab konfigurasi CPU. Nilai di bawah 50 ms berisiko menyebabkan pergantian palsu saat lonjakan lalu lintas jaringan. Modul Hot Standby Schneider Modicon 140CHS11000 S911 menyediakan antarmuka sinkronisasi perangkat keras untuk pasangan hot-standby Quantum.

Quantum Hot Standby memerlukan versi firmware yang cocok pada kedua CPU. Schneider merekomendasikan menggunakan build firmware yang sama untuk menghindari ketidaksesuaian sinkronisasi selama transfer tanpa gangguan. Output Quantum menggunakan skema diode-OR untuk menggabungkan sinyal utama dan cadangan. Setiap saluran output dilengkapi dioda Schottky yang mencegah umpan silang antara dua sumber CPU. Tegangan jatuh maju pada dioda harus tetap di bawah 0,4V untuk memastikan tegangan output yang cukup pada perangkat lapangan.

Komunikasi Modbus TCP Antara Bachmann M1 dan Schneider Modicon Quantum

Komunikasi lintas vendor antara Bachmann M1 dan Schneider Quantum umumnya menggunakan Modbus TCP. Modul antarmuka Ethernet Bachmann M1 (MX209) menyediakan fungsi server Modbus TCP pada port 502. Schneider Quantum 140CPU 67160 bertindak sebagai klien Modbus TCP (master). Pertama, tetapkan alamat IP statis pada kedua pengendali di VLAN yang sama. Kedua, konfigurasikan server Modbus MX209 dengan IP target CPU Quantum.

• Langkah 1: Di Bachmann M1 Studio, tambahkan blok fungsi MODBUS_TCP_SERVER ke aplikasi. Tetapkan alamat awal untuk holding register (misalnya, 40001 untuk register pertama).
• Langkah 2: Peta variabel proses M1 ke holding register Modbus. Gunakan FC03 (Baca Holding Register) dan FC16 (Tulis Multiple Register) untuk pertukaran data dua arah.
• Langkah 3: Di Unity Pro XL, konfigurasikan Quantum sebagai klien Modbus TCP. Tambahkan saluran EFB (Elementary Function Block) menggunakan blok MODBUS_TCP_CLIENT. Masukkan alamat IP M1, port 502, dan unit ID.
• Langkah 4: Atur timeout permintaan ke 500 ms dan jumlah percobaan ulang ke 3. Permintaan gagal akan memicu alarm di manajer alarm Quantum.
• Langkah 5: Uji pertukaran data dengan memaksa nilai di Quantum dan memverifikasi pembaruan tag M1 yang sesuai dalam jendela timeout.
• Langkah 6: Dokumentasikan peta register dalam file Excel bersama. Sertakan alamat register, tipe data, satuan teknik, dan laju pembaruan untuk setiap variabel.

Isolasi Kesalahan dan Masalah Integrasi Umum

Kegagalan komunikasi Modbus TCP antara Bachmann M1 dan Schneider Quantum biasanya disebabkan oleh empat penyebab utama. Pertama, konflik alamat IP terjadi ketika kedua perangkat menggunakan alamat yang sama di VLAN. Atasi dengan menjalankan pemindai IP sebelum commissioning. Kedua, port 502 mungkin diblokir oleh aturan firewall pada switch yang dikelola. Verifikasi akses port menggunakan tes Telnet dari stasiun engineering Quantum.

Ketiga, ketidaksesuaian urutan byte menyebabkan byte tinggi/rendah tertukar pada register integer 16-bit. M1 menggunakan format big-endian sementara beberapa konfigurasi Quantum menggunakan little-endian. Gunakan blok fungsi SWAP di M1 untuk memperbaiki urutan byte. Keempat, parameter unit ID (UID) dalam permintaan Modbus harus cocok dengan UID yang dikonfigurasi pada server M1. UID yang salah menghasilkan kode pengecualian 0x0B (Gateway Target Device Failed to Respond).

Bently Nevada 3500/42M mengeluarkan data getaran sebagai holding register Modbus yang dapat dimasukkan ke salah satu pengendali. Insinyur commissioning harus memastikan Bachmann M1 dan Schneider Quantum mengacu pada peta register 3500 yang sama.

Kesimpulan dan Saran Tindakan

Redundansi hot-standby pada Bachmann M1 dan Schneider Quantum membutuhkan firmware yang disinkronkan, terminasi kabel SYNC yang benar, dan pemantauan heartbeat yang konsisten. Integrasi Modbus TCP memerlukan pemetaan register yang teliti, penyelarasan urutan byte, dan penyetelan timeout. Insinyur harus melakukan commissioning fungsi redundansi terlebih dahulu sebelum mencoba pertukaran data lintas vendor. Pertahankan dokumen peta register yang rinci sebagai sumber kebenaran tunggal untuk tim Bachmann dan Schneider. Pemantauan rutin status SYNC dan penghitung kesalahan Modbus TCP mencegah pergantian tak terduga dan celah data.

Penulis: Mei Ling adalah insinyur otomasi industri senior yang mengkhususkan diri dalam sistem kontrol turbin, integrasi DCS, dan perlindungan mesin dengan pengalaman lapangan lebih dari 10 tahun di fasilitas pembangkit listrik dan petrokimia.
