IMASI23 | Symphony analóg szolga bemeneti modul ABB Bailey

Gyártó: ABB

Termékszám: IMASI23

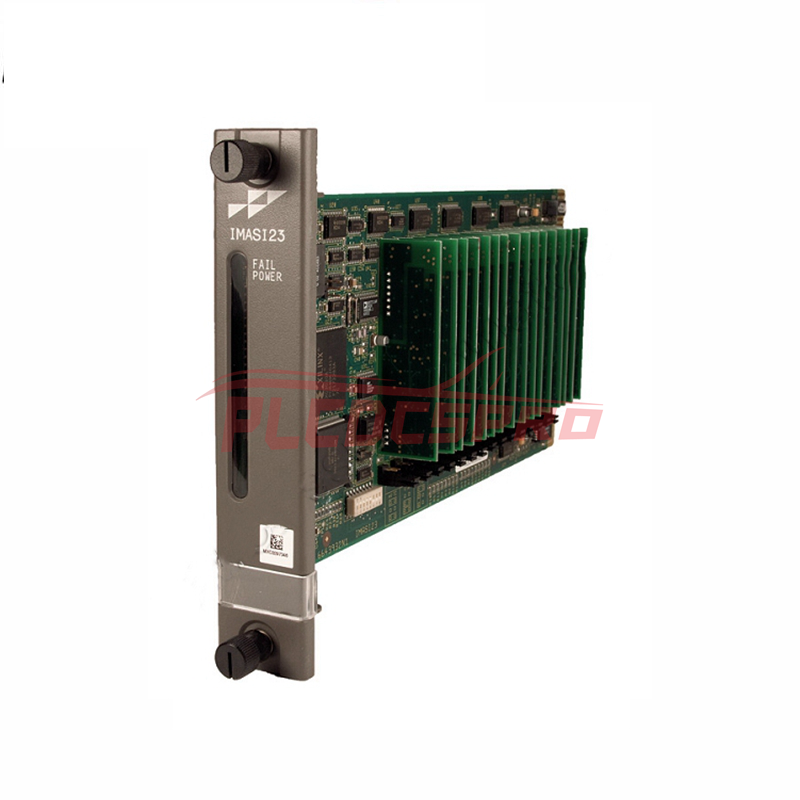

Az ABB Bailey IMASI23 analóg bemeneti modul a Symphony Enterprise Management and Control System szerves része, kifejezetten a Harmony rack I/O modulokhoz tervezve. Íme a jellemzői és műszaki adatai:

Jellemzők:

• 16 analóg bemeneti csatornából áll, amelyek különféle jelek kezelésére alkalmasak, beleértve az elszigetelt termoelem, millivolt, RTD és magas szintű analóg jeleket.
• Minden csatornának saját analóg-digitális átalakítója van, és függetlenül konfigurálható különböző bemeneti típusokra.
• A csatornák támogatják a termoelemeket (több típus), 3-vezetékes RTD-ket, millivolt bemeneteket, magas szintű feszültségbemeneteket és áram bemeneteket.
• 24 bites felbontást kínál az analóg-digitális átalakításhoz.
• Minden csatornához függetlenül választható meg a bemeneti típus és a felbontás.
• Csatornaizolációt és nyitott bemenet érzékelést biztosít a megbízhatóság növelése érdekében.
• Működés közben automatikusan kalibrál, hogy kompenzálja az alkatrészek öregedését és a hőmérséklet ingadozását, így nincs szükség felhasználói kalibrációra.
• Mérnöki egység átváltást kínál termoelem és RTD bemenetekhez, korrigálva a nemlinearitásokat szabványos linearizációs táblázatok segítségével.
• Támogatja a hidegcsatlakozás kompenzációját termoelem bemenetekhez.
• Áramellátás lekapcsolása nélkül eltávolítható vagy beszerelhető a rendszerbe.

Műszaki adatok:

• Tápegység követelmények:
  • Működési feszültség: 5 VDC, tipikusan 500 mA, maximum 750 mA.
• Analóg bemeneti csatornák:
  • Támogat különféle típusokat, beleértve a termoelemeket, RTD-ket, millivolt bemeneteket, magas szintű feszültségbemeneteket és áram bemeneteket.
  • 16 függetlenül konfigurálható csatorna.
• A/D felbontás: 24 bit.
• Átalakítási idő: 180 milliszekundum az összes 16 csatornára.
• Pontosság: A bemeneti típus és tartomány függvényében változik.
• Bemeneti impedancia: Millivolt és termoelem bemeneteknél minimum 10 MΩ, feszültség és áram bemeneteknél minimum 100 kΩ.
• Közös módú szigetelés: 250 VDC/VRMS 60 Hz-en.
• Elektromágneses kompatibilitás: Megfelel a vonatkozó szabványoknak a vezetett tranziens zavarok, elektrosztatikus kisülés, impulzusfeszültség, feszültség/áram túlfeszültség stb. tekintetében.
• Környezet:
  • Működési hőmérséklet: 0° és 70°C (32° és 158°F) között.
  • Relatív páratartalom: 5% és 95% között 55°C-ig (131°F), 5% és 45% között 70°C-on (158°F).
  • Magasság: Tengerszinttől 3 km-ig (1,86 mérföld).
  • Levegő minősége: Nem korrozív.
• Fizikai méretek:
  • Elfoglal egyetlen helyet egy szabványos modul rögzítő egységben.
  • Szállítási súly: 1,146 kg (2,5 font).
  • Tároló mérete: 27,94 cm x 35,56 cm x 5,54 cm (11 hüvelyk x 14 hüvelyk x 3 hüvelyk).
• Tanúsítványok: Megfelel a CE jelölési irányelveknek és szabványoknak, folyamatban vannak a CSA és Factory Mutual (FM) tanúsítványok.

Ezek a műszaki adatok kiemelik a modul sokoldalúságát, pontosságát és megbízhatóságát az analóg bemenetek kezelésében ipari vezérlőrendszerekben.
