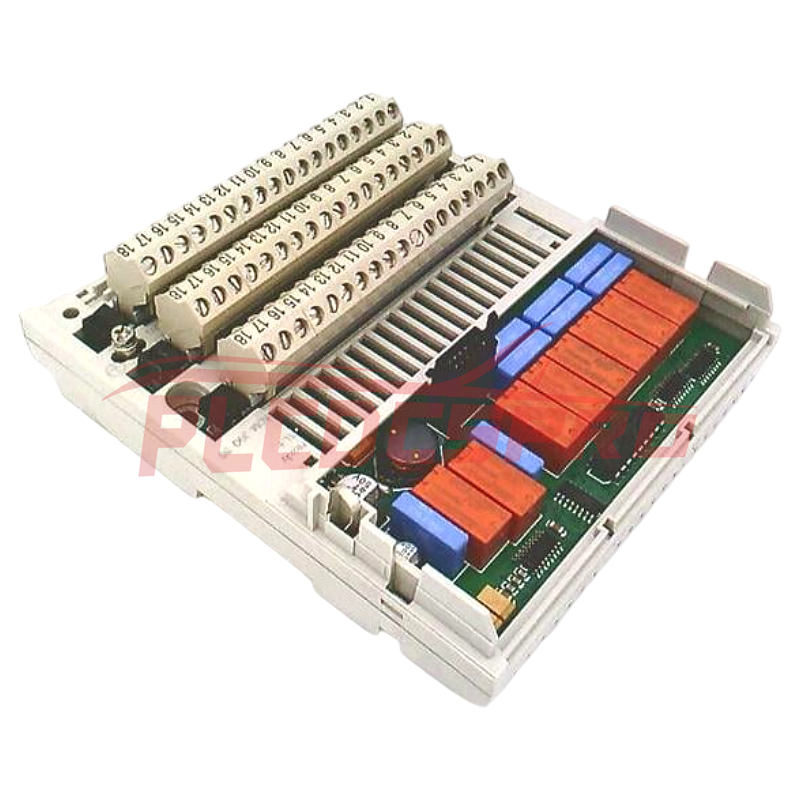

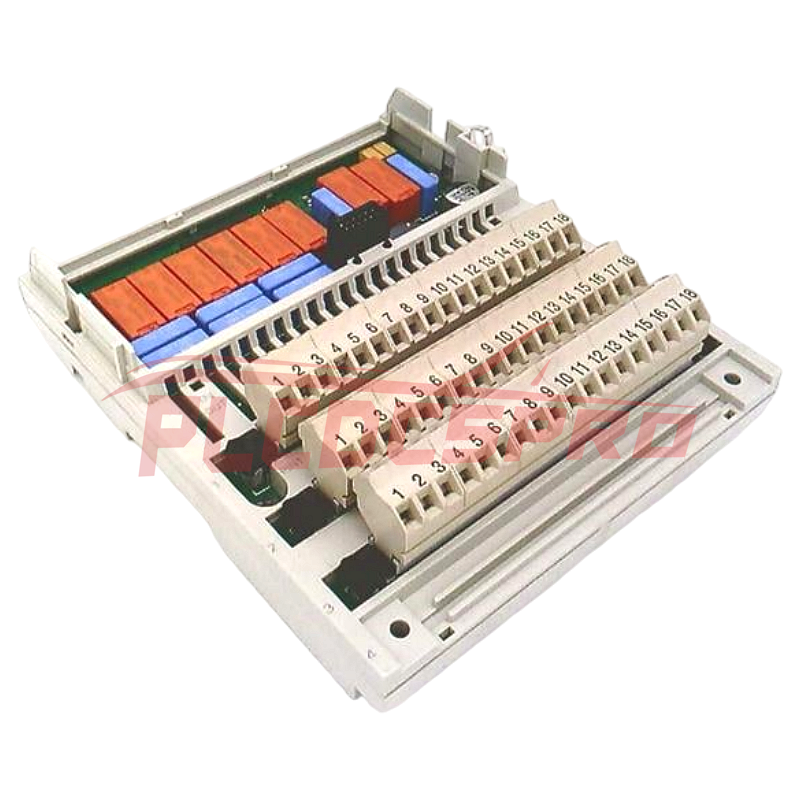

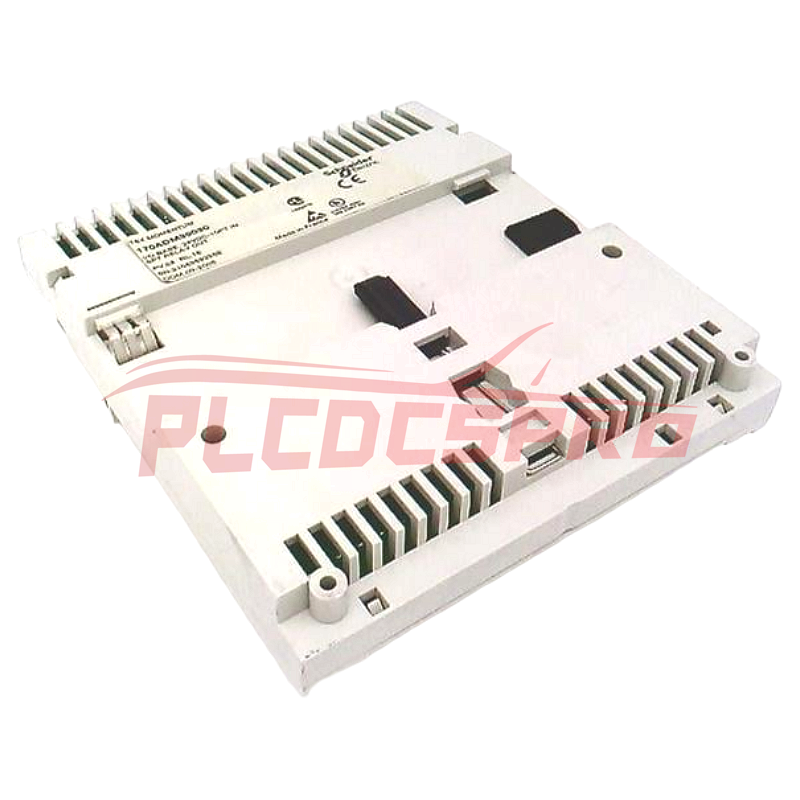

A Schneider Modicon 170ADM39030 diszkrét I/O-alapmodul Modicon Momentum rendszerekhez, amely 10 AC-bemenetet és 8 relékimenetet biztosít ipari vezérlési alkalmazásokhoz.
Műszaki adatok
Terméktípus: Diszkrét I/O-alapmodul
Modellszám: 170ADM39030
Bemeneti csatornák: 10
Bemenettípus: Pozitív logika
Bemeneti feszültség: 20–115 V AC
Garantált 0-s feszültségállapot: -3–5 V
Garantált 1-es feszültségállapot: 11–30 V
Bemeneti ellenállás: 4 kΩ
Bemeneti válaszidő: 2,2 ms (0→1), 3,3 ms (1→0)
Kimeneti csatornák: 8
Kimenettípus: Relé, alaphelyzetben nyitott
Kimeneti feszültség: 20–115 V DC, 24–230 V AC
Kimeneti áram: 0,005 A 24 V esetén, legfeljebb 0,5 mA 115 V-os ohmos terhelésnél
Szivárgási áram: ≤1 mA 230 V esetén
Kimeneti válaszidő: 10 ms (0→1 és 1→0, 60 Hz-en)
Csatornacsoportosítás: 1 csoport 10 bemenettel, 2 csoport egyenként 4 kimenettel
Névleges tápfeszültség: 24 V DC
Áramfelvétel: 250 mA 24 V DC esetén
Hálózati frekvencia: 47–63 Hz
Leválasztás: 500 V AC a csatornák és a busz között
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 100 000 ciklus (induktív)
Teljesítményveszteség: 5,5–8,5 W
Előírt biztosíték: 4 A gyorskioldású (bemenet), 8 A lomha kioldású (kimeneti csoport)
Méretek: 125 × 47,5 × 141,5 mm
Nettó tömeg: 0,26 kg
Üzemi hőmérséklet: 0–60 °C
Tárolási hőmérséklet: -40–85 °C
Relatív páratartalom: 95%, páralecsapódás nélkül
Üzemi magasság: Legfeljebb 5000 m
Tanúsítványok: UL, CSA, CE
Telepítési megjegyzések
A modult kompatibilis Modicon Momentum alapra szerelje fel
Kövesse a Schneider Electric AC-bemenetekre és relékimenetekre vonatkozó bekötési irányelveit
Bekapcsolás előtt ellenőrizze a bemeneti és kimeneti csoportok biztosítékértékeit
A megfelelő EMC-teljesítmény fenntartása érdekében gondoskodjon a megfelelő földelésről
Végezzen működési tesztet a bemenetek és kimenetek helyes működésének ellenőrzésére
