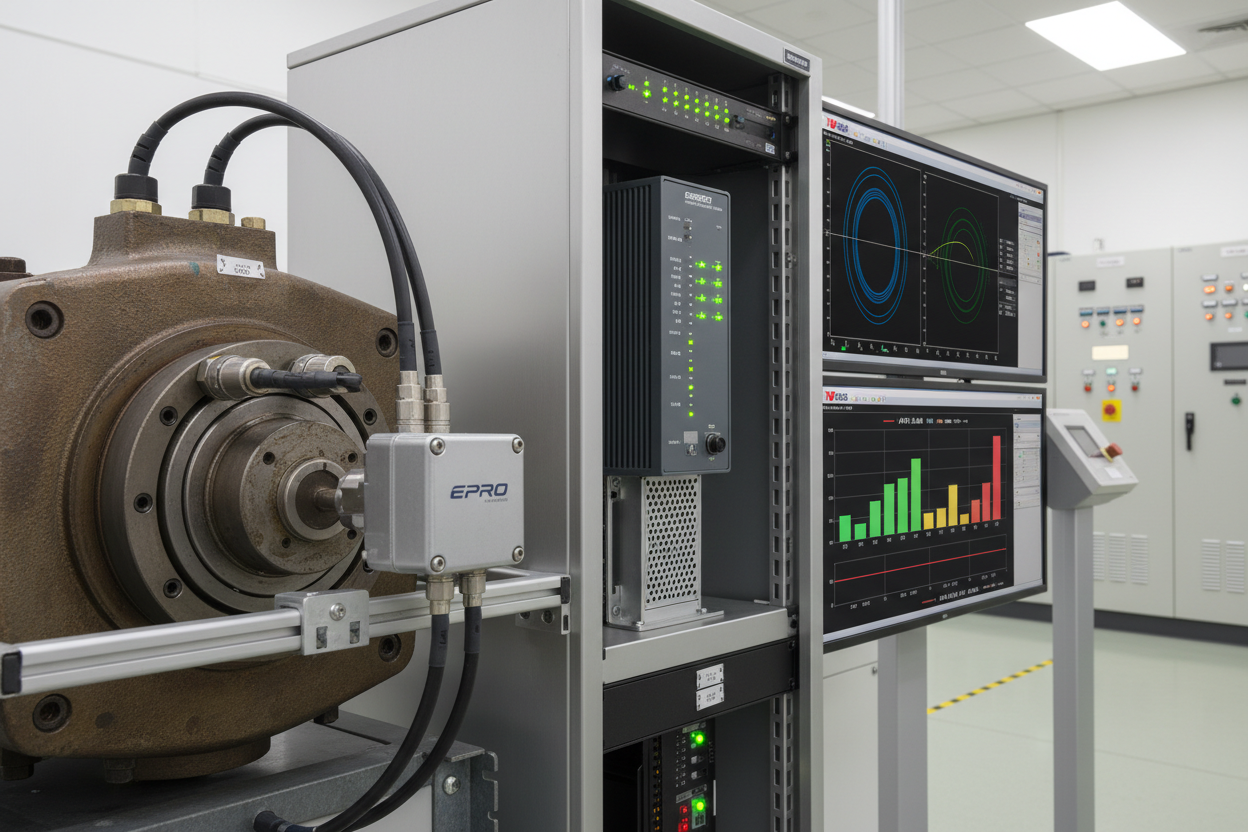

Rotating Machinery Radial Vibration Monitoring: Emerson Epro MMS6350 and Yokogawa CENTUM VP Integration

Wirbelstrom-érzékelő telepítési követelmények

Az Emerson Epro PR6423 érzékelő CON021 hosszabbítókábellel és TQ401 meghajtóval 0–2 mm (80 mil) tartományt fed le. A kimeneti érzékenység –7,87 V/mm (–200 mV/mil). A névleges telepítési hézag 1,0–1,5 mm között a meghajtó kimenete –7,87 VDC és –11,81 VDC között van. Ne helyettesítsen más gyártók meghajtóit — az érzékenységi együtthatók eltérnek. Az Emerson Epro PR6423/10R-111 Wirbelstrom-érzékelő és az Emerson Epro PR6423/10R-131-CN 8mm Wirbelstrom-érzékelő egyaránt elérhetőek tengelyeltolódás mérésére.

Először szerelje fel az X és Y érzékelőket 90°-os szögben egymáshoz képest. Az API 670 ötödik kiadásának 5.2 szakasza 45°-os eltolást ír elő a függőleges középvonaltól: az X érzékelő 1:30 óránál, az Y érzékelő 10:30 óránál legyen (a meghajtó végéről nézve). Ez az elrendezés lehetővé teszi, hogy a vektorösszeg a tengely mozgását bármely radiális irányban reprezentálja.

Másodszor, állítsa be a kezdeti hézagot 1,0–1,5 mm-re. 1,0 mm-nél a meghajtó kimenetének –7,87 VDC-t kell mutatnia. ±0,3 VDC-nél nagyobb eltérés nem szabványos tengelyanyag jelenlétére utal. Az érzékelő rögzítése előtt alkalmazzon Epro kalibrációs készlet anyagkorrekciót.

Harmadszor, ellenőrizze a hosszabbítókábel hosszát. A párosított hosszúságok (5, 9 vagy 15 m) kötelezőek. A hosszúságok keverése skálázási hibát okoz. Az érzékelő test teljes kábelellenállásának 5,5–6,5 Ω között kell lennie. A 10 Ω feletti teljes kör ellenállás sérült kábelt vagy korróziós csatlakozót jelez. Az Epro PR6423/004-010-CN Wirbelstrom közelségérzékelő kompatibilis alternatíva ehhez az érzékelőcsaládhoz.

MMS6350 konfiguráció és API 670 riasztási beállítások

Az MMS6350-et RS-232-n keresztül konfigurálja: állítsa a teljes skálát 2,0 mm-re, a nullát 0,0 mm-re (0,0 mm → 4 mA, 2,0 mm → 20 mA). Állítsa be az API 670 ötödik kiadás szerinti riasztási szinteket: Figyelmeztetés 25,4 µm 6000 RPM felett, Veszély 50,8 µm; Figyelmeztetés 50 µm 3600 RPM alatt, Veszély 75 µm. Rendelje az 1-es relét a Figyelmeztetéshez, a 2-est a Veszélyhez, és kösse a 2-es relét sorba a gép leállítási logikai bemenetével. Ne használja a 4–20 mA kimenetet leállítási műveletekhez — nincs hibabiztos viselkedése. Állítsa a Veszély relé késleltetését 1,5 másodpercre, hogy elkerülje a hamis leállásokat az indítási átmenetek alatt.

Kétcsatornás tengelyrezgés-figyeléshez az Emerson Epro MMS 6110 kétcsatornás tengelyrezgés-figyelő hasonló platformot kínál, hasonló API 670 konfigurációs lehetőségekkel.

Yokogawa CENTUM VP Modbus TCP integráció

Kösse össze az MMS6350 RS-485 kimenetét egy MMS-NET átjáróval. Konfigurálja a CENTUM VP SEBOL Modbus TCP kliens blokkot az átjáró IP-címével és FC03-mal. Fontos regiszterek: 30001 (1. csatorna elmozdulás 0–2,0 mm), 30002 (1. csatorna riasztási állapot, 0/1/7 bitek), 30003 (2. csatorna elmozdulás), 30004 (2. csatorna riasztási állapot). Alkalmazzon skálázást az AI címkén: Elmozdulás (mm) = (Nyers érték / 32767) × 2,0. Állítsa a Figyelmeztetést 0,0254 mm-nél Prioritás 2-re, a Veszélyt 0,0508 mm-nél Prioritás 1-re. Használja az ALMSUPP blokkot a riasztások elnyomására az indítás első 120 másodpercében.

A Yokogawa CENTUM VP AFV10D-S41201 duplex mezővezérlő egység és a Yokogawa SB302 S1 ESB busz interfészkártya elérhetőek CENTUM VP rendszerekhez, amelyek Modbus TCP rezgésadat integrációt igényelnek.

Gyakori hibaminták

  • Állandó 4 mA olvasás: Mérje meg közvetlenül a meghajtó kimeneti feszültségét. –24 VDC olvasat moduláció nélkül törött érzékelőhegyre vagy nyitott hosszabbítókábel-csatlakozóra utal.
  • Indításkor 20 mA-nél telítődik az olvasás: Az érzékelő hézaga túl nagy. Vegye le az érzékelőt, mérje meg a hegy és a ház közötti távolságot, majd szerelje vissza 1,0–1,5 mm-re.
  • Riasztás aktiválódik a VFD gyorsítás alatt, de állandó állapotban megszűnik: A gép kritikus sebességen halad át. Programozza a VFD-t, hogy ugorja át a rezonáns fordulatszám sávot maximális gyorsulás mellett. Használja az ALMSUPP blokkot az átlépési időszak alatt.
  • X és Y csatornák kiegyensúlyozatlanok azonos rezgés mellett: Az érzékelők érzékenysége eltérő. Kalibrálja újra külön-külön az érzékelőket. Elfogadható eltérés ±2% az X és Y között ugyanazon csapágyon. Nagyobb eltérés torzítja a tengelypálya ábrázolást és megbízhatatlanná teszi a hiba okának diagnosztizálását.
  • Modbus TCP olvasatok elavultak: Két CENTUM VP csomópont ugyanazt az MMS-NET átjárót kérdezi le. Rendeljen egy dedikált FCS-t egyetlen Modbus TCP mesterként. A többi csomópont a rezgésadatokat a fő FCS-től szerezze be Vnet/IP-n keresztül.

API 670 éves bizonyító teszt

  • 1. lépés: Értesítse a CCR kezelőt. Aktiválja az MMS6350 karbantartási tiltását a leállító relé izolálásához.
  • 2. lépés: Csatlakoztassa az Epro MMS-szimulátort a meghajtó bemenetéhez a marshalling terminálnál.
  • 3. lépés: Adja be a Figyelmeztető küszöböt (25,4 µm). Erősítse meg, hogy a Figyelmeztető relé kikapcsol, és a CENTUM VP riasztás 500 ms-on belül aktiválódik.
  • 4. lépés: Adja be a Veszély küszöböt (50,8 µm). Erősítse meg, hogy a Veszély relé 1,5 másodpercen belül kikapcsol. Erősítse meg, hogy a CENTUM VP leállítási riasztás aktiválódik.
  • 5. lépés: Vegye le a szimulátort. Erősítse meg, hogy az olvasás 200 ms-on belül visszatér az élő érzékelő értékére. Erősítse meg, hogy mindkét relé újra bekapcsol.
  • 6. lépés: Engedélyezze a karbantartási tiltást. Dokumentálja a kiinduló és a befejezett relé leállítási szinteket. Csatolja az MMS6350 kalibrációs jelentését a CMMS rekordhoz az API 670 9. szakasza szerint.

Következtetés és javaslatok

A leggyakoribb üzembe helyezési hibák a helytelen érzékelőhézag, a nem egyező hosszabbítókábel-készletek és a Modbus skálázási hibák a CENTUM VP címke adatbázisában. Ellenőrizze ezeket a három elemet minden üzembe helyezési tevékenység során. Állítsa be az API 670 riasztási szinteket a tényleges gépsebesség alapján — soha ne használjon általános alapértelmezett értékeket. Végezze el az éves bizonyító tesztet, és őrizze meg a dokumentált feljegyzéseket. Egy soha nem tesztelt rezgésfigyelő nem védi a gépeit, csak figyeli azokat.

Szerző: Liu Yang ipari automatizálási mérnök, több mint 10 éves tapasztalattal PLC, DCS és vezérlőrendszerek terén.
