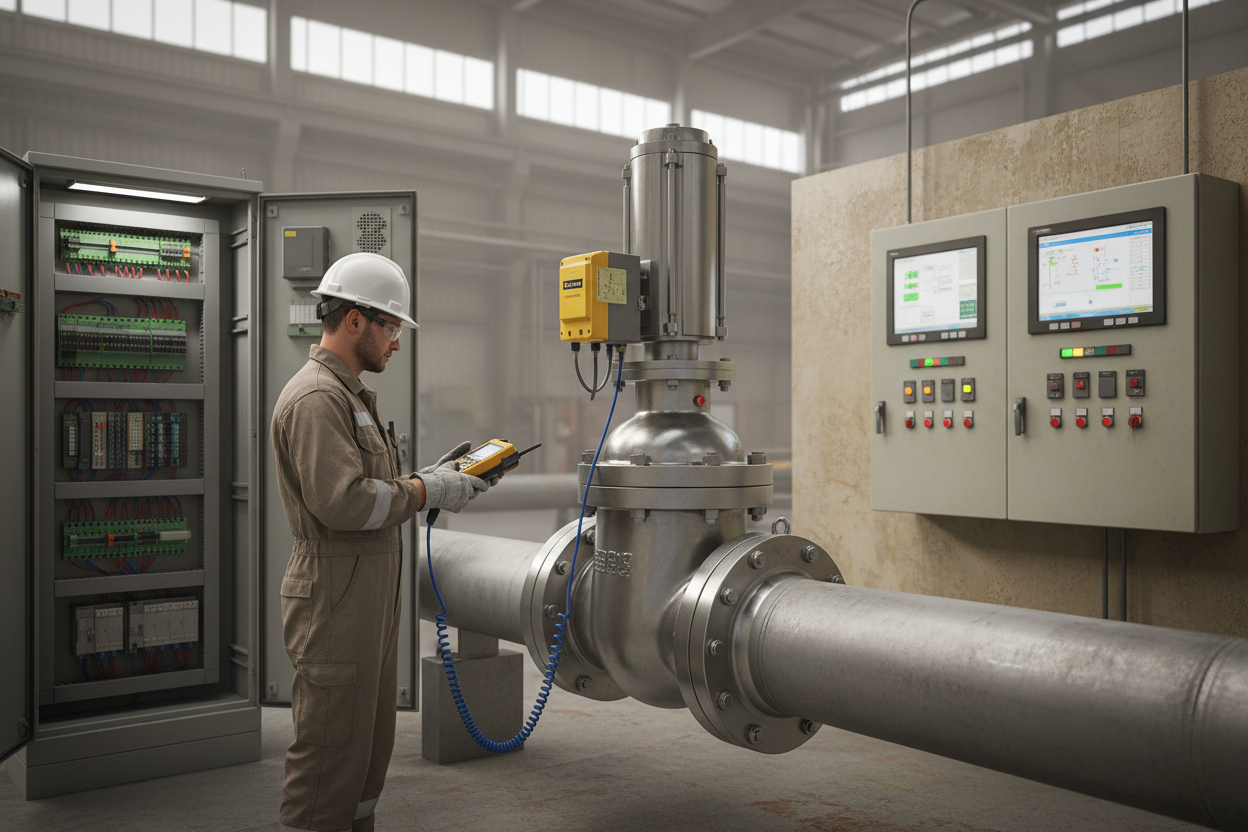

ESD szelep részleges működéspróbája: helyszíni végrehajtás és IEC 61511 megfelelés az Invensys Foxboro és GE Mark VIe rendszerekkel

Helyesen hajtsa végre a PST-t, dokumentálja az eredményeket, és védje a SIL integritását anélkül, hogy a folyamatot leállítaná.

Miért fontos a PST a SIL 2 hurkoknál

Egy ESD szelep, amely soha nem mozog, kockázatot jelent. A mechanikai beragadás, az ülék szennyeződése és az aktuátor rugó fáradása csendben alakul ki a normál működés során. A részleges löketes tesztelés (PST) ezeket a hibákat a folyamat megszakítása nélkül észleli. Az IEC 61511 16.2.5 pontja dokumentált próbatételeket ír elő a SIL cél és a PFDavg számítás alapján meghatározott időközönként.

A SIL 2 hurkoknál, ahol a cél PFDavg 0,01 alatt van, az éves teljes próbatétel az alapértelmezett. A negyedéves PST növeli a diagnosztikai lefedettséget (DC) 0%-ról körülbelül 60%-ra a végső elemeknél, így a PFDavg majdnem a felére csökken. Azok a mérnökök, akik kihagyják a PST-t, észrevétlenül csökkentik a SIL 2 tartalékukat.

Az Invensys Foxboro FBM242 diszkrét kimeneti kártya vezérli a 24 VDC-es mágnesszelepet. A GE Mark VIe strukturált szöveg (ST) logika a PST szekvenciát egy dedikált PSTSEQ funkcióblokk segítségével irányítja.

PSTSEQ konfigurálása a GE Mark VIe-n

Először ellenőrizze a mágnesszelep tekercs ellenállását az FBM242 mezőtermináljainál. Az ellenállásnak 40–80 Ω között kell lennie. 35 Ω alatt rövidzárlatot, 100 Ω felett szakadt tekercset jelez.

Másodszor, állítsa be a Mark VIe PSTSEQ blokkot:

• PST_TRAVEL: a teljes löket 15%-a — megerősíti a mechanikai szabadságot anélkül, hogy a folyamatot zavarná
• PST_TIME_LIMIT: 30 másodperc — a blokk PST_FAIL hibát jelez és rögzít egy riasztást, ha túllépi ezt az időt
• PST_RECOVERY_DELAY: 10 másodperc — lehetővé teszi a teljes visszatérést a siker kihirdetése előtt
• INHIBIT_TRIP: végrehajtás alatt IGAZ — automatikusan törlődnie kell a PST_TIME_LIMIT lejárta után

Harmadszor, erősítse meg a pozícióadó visszacsatolását HART-on keresztül a Foxboro FBM207 AI csatornán. Ellenőrizze, hogy a 4–20 mA kimenet megfelel-e a 0–100% löketnek ±1%-os pontossággal a kalibrátornál.

Lépésről lépésre a terepi végrehajtás

1. lépés: Szerezzen be egy PTW-t. Erősítse meg a stabil folyamatfeltételeket. Értesítse a CCR-t, és rögzítse a kezdési időt a CMMS-ben.

2. lépés: A Mark VIe munkaállomáson ellenőrizze, hogy az INHIBIT_TRIP be van-e kapcsolva. Győződjön meg róla, hogy a szelep NYITVA van (a mágnesszelep feszültség alatt).

3. lépés: Indítsa el a PST_INITIATE parancsot. A PSTSEQ blokk kikapcsolja az FBM242 DO csatornát. A szelep záródás felé mozog.

4. lépés: Figyelje a HART AI visszacsatolást. A szelepen belül 15%-os záródást kell elérni a PST_TIME_LIMIT-en belül. Tipikus mozgási idő: 3–8 mp (pneumatikus), 8–15 mp (hidraulikus).

5. lépés: Figyelje a PST_SUCCESS jelet. A PSTSEQ újra feszültség alá helyezi a mágnesszelepet. Ellenőrizze a 100%-os visszacsatolást a PST_RECOVERY_DELAY időn belül.

6. lépés: Győződjön meg róla, hogy az INHIBIT_TRIP automatikusan törlődik. Ellenőrizze, hogy nincs-e rögzített riasztás a Foxboro ALARM SUMMARY-ban. Rögzítse a mozgási időt, a csúcsmozgás %-át, a tekercs ellenállását és az eredményt (sikeres/sikertelen).

Gyakori PST hibaminták

Nincs mozgás: a PSTSEQ időtúllépés miatt nulla mozgásnál leáll. Mérje meg a mágnesszelep tekercs feszültségét az FBM242 terminálnál a parancs alatt — a feszültségnek 24 VDC-ről 200 ms alatt 2 VDC alá kell esnie. Ha nem csökken, az FBM242 kimeneti meghajtó hibájára vagy vezeték szakadásra utal.

A szelep 15% előtt megakad: az aktuátor levegőellátása valószínűleg 4,5 bar alatt van. 4,0 bar alatt a rugóerő nem képes legyőzni a vonali nyomáskülönbséget. Mérje meg a nyomást az aktuátor szabályzóján kalibrált nyomásmérővel.

A szelep nem nyílik ki teljesen: ellenőrizze a pilot szelep kipufogó nyílását jég vagy szennyeződés miatt. Hideg éghajlaton az instrumentális levegő harmatpontjának –20°C alatt kell maradnia, hogy megakadályozza a jégképződést az aktuátor csatornáiban.

A HART visszacsatolás 3,6 mA-t mutat félúton: a pozícióadó hibás állapotba került az alacsony aktuátor levegőnyomás miatt. Ellenőrizze a fejnyomást helyi nyomásmérővel.

A negyedéves PST hatása a PFDavg-re

Az IEC 61508 6. rész D melléklete 60%-os DC-t rendel egy rugóvisszatérítéses ESD szelepre negyedéves 15%-os löketes PST esetén. λDU = 1×10⁻⁵/óra, Ti = 8760 óra, T_PST = 2190 óra:

PFDavg = (λDU × 0,40 × 8760)/2 + (λDU × 0,60 × 2190)/2 = 0,01752 + 0,00657 = 0,0241

PST nélkül: PFDavg = 0,0438. A negyedéves PST 45%-kal csökkenti a végső elem PFDavg értékét — ez döntő a határérték közeli SIL 2 hurkoknál. Exportálja a GE Mark VIe SOE naplókat CSV formátumban, és csatolja a CMMS rekordhoz az IEC 61511 16.5 pont szerinti auditálhatóság érdekében.

Következtetés és javaslatok

Végezze el a PST-t negyedévente, konfigurálja helyesen a PSTSEQ-et, és dokumentálja minden eredményt. A Foxboro FBM242 és a Mark VIe PSTSEQ kombináció megbízható munkafolyamatot biztosít. A leggyakoribb hibák az alacsony aktuátor levegőnyomás és a pozícióadó visszacsatolás elvesztése — ezeket minden teszt előtt ellenőrizze. Biztosítsa, hogy az INHIBIT_TRIP minden PST után automatikusan törlődjön. Egy nem törlődő áthidalás csendben rontja a SIL 2 hurok minőségét. Évente vizsgálja felül a PFDavg értéket, és frissítse a SIL ellenőrzési jelentést minden biztonsági audit előtt.
