Prodaja

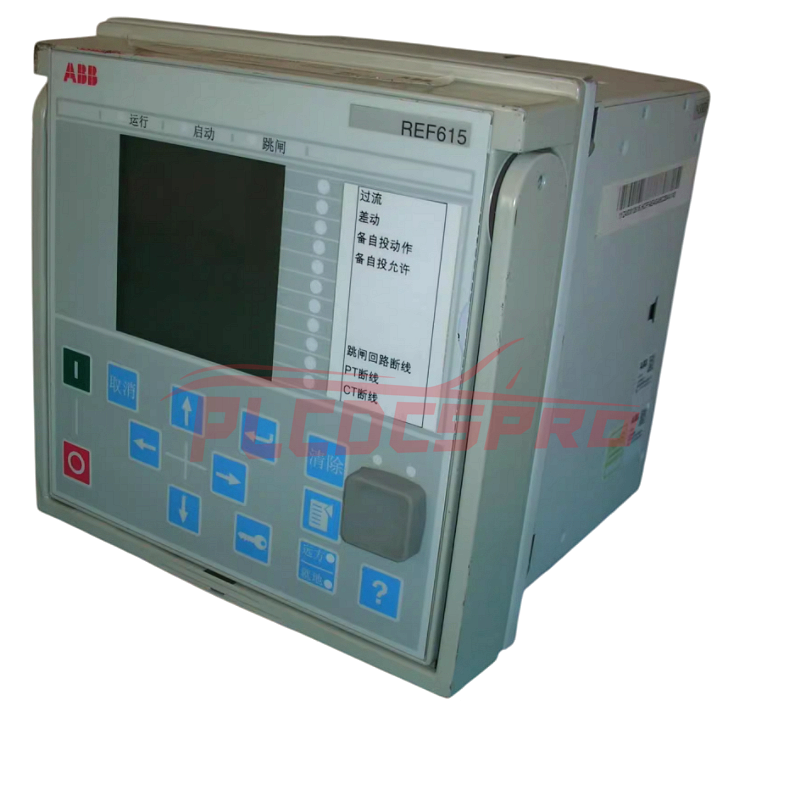

ABB REF615C_D relej za zaštitu i upravljanje hranilicom

Sku: REF615C_D
Zemlja podrijetla: Sweden
Dobavljač: ABB
Tip: Relej

Na lageru!

100% originalan i autentičan

100% potpuno novo, spremno za slanje

Povrat novca za podršku, usluga 7X24h

Opis proizvoda

Pregled

The ABB REF615C_D je namjenski relej za zaštitu i upravljanje napajanjem dizajniran za komunalne i industrijske elektroenergetske sustave. Podržava niz konfiguracija mreže—radijalne, prstenaste ili mrežne—bez obzira na prisutnost distribuirane proizvodnje. Kao član ABB-ove Relion® 615 serije, nudi kompaktnost, dizajn s izvlačivom jedinicom i punu podršku za IEC 61850 Edition 2, omogućujući visoku razinu interoperabilnosti u modernim sustavima automatizacije trafostanica.

Tehničke specifikacije

Dimenzije & Težina

Opis	Vrijednost
Širina (okvir/kućište)	177 mm / 164 mm
Visina (okvir/kućište)	177 mm (4U) / 160 mm
Dubina (ukupno)	201 mm (153 + 48 mm)
Težina	4,1 kg (komplet), 2,1 kg (modul za umetanje)

Napajanje

Opis	Tip 1	Tip 2
Nazivni pomoćni napon	100–240 V AC / 50–60 Hz	24–250 V DC
Maksimalni prekid (DC)	50 ms	50 ms
Varijacija pomoćnog napona	38–110 % od Un (AC)	50–120 % (12–72 V DC), 80–120 % (38,4–300 V DC)
Prag pokretanja	–	19,2 V DC
Opterećenje (DC)	<13,0 W nazivno / <18,0 W max.	Isto
Opterećenje (AC)	<16,0 W nazivno / <21,0 W max.	–
Tip osigurača	T4A / 250 V	–

Ulazi za napajanje – konvencionalni

Parametar	Ulazi 0.2/1 A	Ulazi 1/5 A
Nazivna frekvencija	50/60 Hz	50/60 Hz
Kontinuirana toplinska otpornost	4 A	20 A
Toplinska otpornost 1s	100 A	500 A
Dinamička (polutalasna) otpornost	250 A	1250 A
Ulazna impedancija	<100 mΩ	<20 mΩ
Raspon ulaznog napona	60–210 V AC	Isto
Otpornost na napon (kontinuirano/10s)	240 V / 360 V	Isto
Opterećenje pri nazivnom naponu	<0.05 VA	Isto

Ulazi za napajanje – na temelju senzora

Vrsta ulaza	Vrijednost
Ulaz strujnog senzora (SIM0002)	75 mV do 9000 mV, izdržava 125 V, 2–3 MΩ
Ulaz naponskog senzora (SIM0002)	346 mV do 1733 mV, izdržava 50 V, 3 MΩ
Ulaz strujnog senzora (SIM0005)	75 mV do 9000 mV, izdržava 125 V, 2 MΩ
Ulaz naponskog senzora (SIM0005)	346 mV do 2339 mV, izdržava 50 V, 2 MΩ

Binarni ulazi

Opis	Vrijednost
Radni raspon	±20% nazivne napetosti
Nazivni napon	24–250 V DC
Strujno opterećenje	1.6–1.9 mA
Potrošnja energije	31.0–570.0 mW
Prag napona	16–176 V DC
Vrijeme reakcije	<3 ms

Primjene

Primarna zaštita kabela i nadzemnih vodova u distribucijskim mrežama
Rezervna zaštita za trafostanice i kritična opterećenja
Pogodno za mreže s bilo kojom metodom uzemljenja
Integracija u digitalne trafostanice koristeći IEC 61850-9-2 LE procesnu sabirnicu
Industrijski i komunalni sustavi koji zahtijevaju kompaktno, interoperabilno zaštitu
