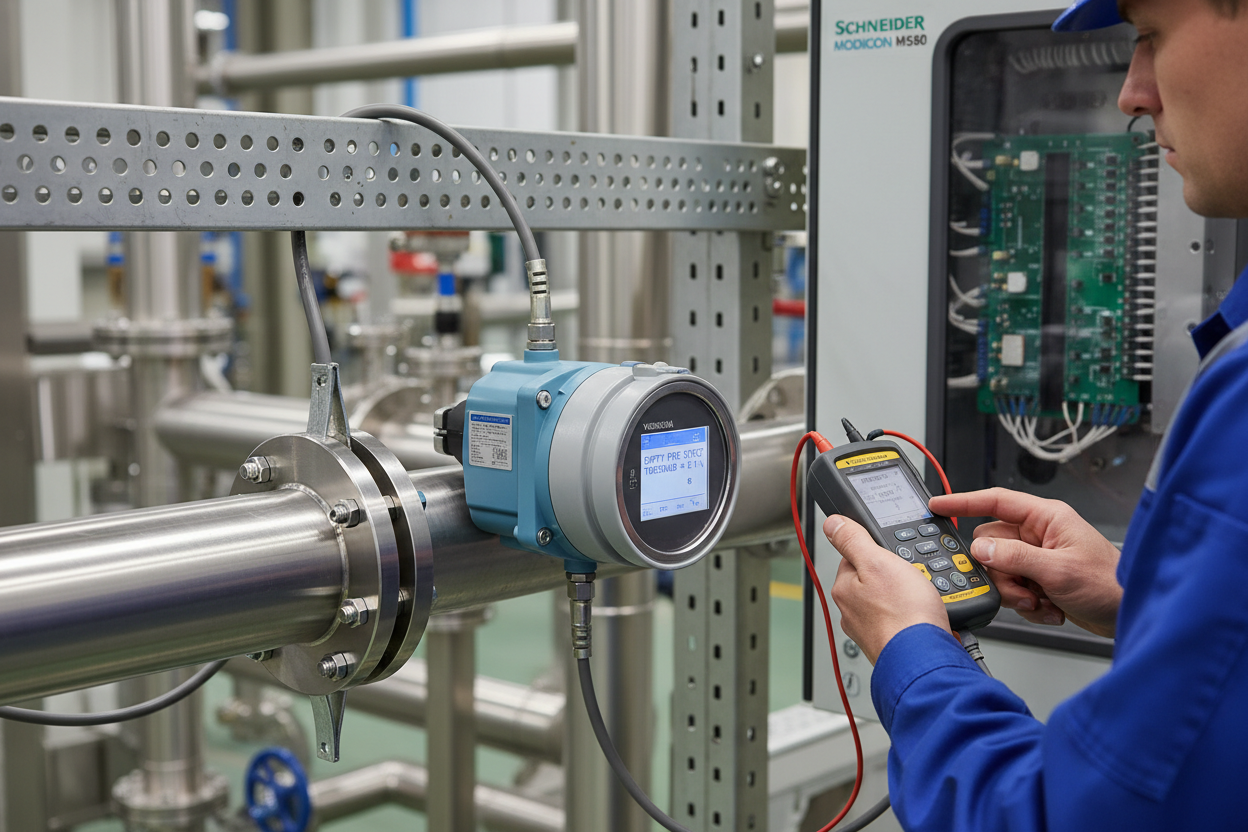

Terenska kalibracija elektromagnetskog protokomjera i dijagnostika kvarova: integracija Yokogawa ADMAG AXF serije i Schneider Modicon M580

Osnove elektromagnetskih mjerača protoka i načini kvarova na terenu

Elektromagnetski mjerači protoka (EMF) rade na Faradayevom zakonu: vodljiva tekućina koja prolazi kroz magnetsko polje generira napon proporcionalan brzini protoka. Serija Yokogawa ADMAG AXF pokriva dimenzije cijevi od DN10 do DN400 s referentnom točnošću od ±0,35% od protoka. Međutim, točnost na terenu značajno se smanjuje kada se pri instalaciji i održavanju zanemare tri ključna faktora: pravilno uzemljenje, integritet obloge i konfiguracija detekcije prazne cijevi.

Elektromagnetski mjerač protoka zahtijeva da tekućina zatvori električni krug između dvaju mjernih elektroda i procesne cijevi. Svaki sloj na elektrodama ili oštećenje obloge stvara kapacitivni otpor koji pomiče detektirani napon. AXF pretvarač mora znati kada je cijev prazna kako bi spriječio lažne očitanja protoka tijekom pražnjenja ili slug protoka. Zanemarivanje bilo kojeg od ovih faktora proizvodi sustavne pogreške mjerenja koje se neprimijećeno nakupljaju mjesecima u zapisima Schneider Modicon M580 povijesnih podataka. Za alternativne elektromagnetske mjerače protoka, ABB FSM4000 elektromagnetski mjerač protoka pruža usporedivo mjerenje po Faradayevom zakonu sličnih zahtjeva za uzemljenje i oblogu.

Instalacija uzemljivačkog prstena i električni zahtjevi

Uzemljivački prstenovi su obavezni kada je procesna cijev nevodljiva — plastika, obloženi čelik ili FRP. Yokogawa AXF uzemljivački prsten mora biti od istog materijala kao i površina u dodiru s procesnom tekućinom. Za cijev od 316L nehrđajućeg čelika s gumenom oblogom koja prenosi 5% otopinu natrij hidroksida, koristite uzemljivačke prstenove od 316L nehrđajućeg čelika. Za 50 mm AXF na PVC cijevi, instalirajte uzemljivačke prstenove na oba prirubnična spoja uzvodno i nizvodno unutar 1D od tijela mjerača.

Povežite uzemljivački prsten s terminalom za uzemljenje procesne cijevi pomoću kabela 4 mm² zelene i žute boje. Otpor između ovog terminala i uzemljivačke šipke podstanice mora biti ispod 10 Ω — provjerite pomoću mjerača otpora petlje prije uključivanja pretvarača. Otpor iznad 100 Ω uzrokuje pojavu šuma u zajedničkom modu koji se manifestira kao pomak protoka od 0,2–1,5% na izlazu AXF-a. Kućište AXF pretvarača mora dijeliti isti uzemljivački punkt — nemojte koristiti odvojene uzemljivačke šipke za pretvarač i uzemljivački prsten. Potencijalne razlike veće od 0,1 V između ta dva uzemljenja stvaraju galvanijske smetnje koje pretvarač ne može filtrirati.

Za instalaciju Schneider Modicon M580, usmjerite izlazni kabel 4–20 mA (ili HART kabel) u zasebni oklopljeni kanal odvojen najmanje 150 mm od napojnih kabela. Završetak oklopa mora biti na terminalnoj traci analogne ulazne kartice M580 BMX AHI 0812, a ne u polju spojne kutije. Kontinuitet oklopa mora se provjeriti od kraja do kraja prije kalibracije petlje.

Detekcija prazne cijevi i konfiguracija prekida niskog protoka

Yokogawa AXF ADMAG nudi dvije metode detekcije prazne cijevi: detekciju na temelju vodljivosti i nadzor impedancije kontakta elektroda. Metoda vodljivosti koristi posebnu osjetnu elektrodu za mjerenje vodljivosti tekućine u stvarnom vremenu. Kada vodljivost padne ispod konfigurabilnog praga (zadano: 5 µS/cm), pretvarač prijavljuje stanje Prazna cijev i prisiljava izlaz 4–20 mA na 4,000 mA (nulti protok).

Konfigurirajte sljedeće parametre u AXF BRAIN terminalu ili putem HART naredbe 145:

• Parametar P01 (Detekcija prazne cijevi): Postavite na UKLJUČENO za primjene s djelomično punom cijevi. Postavite prag vodljivosti na 20% ispod minimalne očekivane vodljivosti procesne tekućine. Za pitku vodu (minimalno 50 µS/cm), postavite prag na 40 µS/cm.
• Parametar P02 (Prekid niskog protoka): Postavite na 1,0–2,0% pune skale protoka. Ispod ove brzine (obično 0,03–0,05 m/s) izlaz se prisiljava na 4,000 mA. Time se sprječava lažno nakupljanje niskog protoka u oznaci ukupnog protoka Schneider M580.
• Parametar P10 (Konstanta prigušenja): Postavite na 3–5 sekundi za tekuće primjene, 8–15 sekundi za mulj ili primjene s visokim šumom. Zadano prigušenje od 2 sekunde je preagresivno za uvjete slug protoka u djelomično ispunjenim cijevima.

U Schneider Modicon M580 Unity Pro XL aplikaciji, mapirajte AXF HART sekundarnu varijablu (vodljivost, u µS/cm) na zasebnu oznaku analognog ulaza. Konfigurirajte alarm na 110% praga prazne cijevi kako biste upozorili operatere prije nego što pretvarač prijavi kvar prazne cijevi — to daje 30–60 sekundi upozorenja tijekom sekvenci pražnjenja.

Mapiranje Modbus FC03 registara za Schneider M580

Yokogawa AXF ADMAG podržava Modbus RTU na svom RS-485 portu i Modbus TCP putem opcijske Ethernet kartice pretvarača (AXF-AE). Kada se integrira sa Schneider Modicon M580 putem Modbus TCP, koristite sljedeću mapu registara (Modbus funkcijski kod 03, čitanje zadržanih registara):

• Registar 40001–40002 (32-bitni float, big-endian): Trenutna brzina protoka u inženjerskim jedinicama (m³/h). Čita se kao dva uzastopna 16-bitna registra, kombiniraju se kao IEEE 754 float.
• Registar 40003–40004: Brzina protoka (m/s), isti format.
• Registar 40005–40006: Ukupni brojač naprijed (m³), 32-bitni bez predznaka cijeli broj.
• Registar 40007: Statusni bajt — bit 0: aktivna prazna cijev; bit 1: aktivan prekid niskog protoka; bit 2: alarm premaza elektroda; bit 3: kvar uzbudnog kruga.
• Registar 40009–40010: Vodljivost tekućine (µS/cm), 32-bitni float.

U Schneider Unity Pro XL koristite funkcijski blok READ_VAR s ADR postavljenim na lokalnu Modbus TCP klijentsku konfiguraciju M580. Postavite GEST na DWORD statusnu varijablu i potvrdite da se DONE bit aktivira unutar 200 ms svakog skeniranja. Ako nedostaje NO_ERROR bit, provjerite da port AXF Modbus TCP (zadano: 502) nije blokiran ugrađenim vatrozidom M580. Omogućite Modbus TCP iznimku u M580 Ethernet konfiguraciji pod Services → Modbus Server.

Procjena oštećenja premaza obloge i dijagnostika na terenu

Oštećenje obloge u ADMAG AXF PTFE ili gumenoj oblozi proizvodi karakterističan uzorak pomaka: očitanje protoka postupno raste tijekom 2–8 tjedana, zatim se stabilizira na povišenom pomaku od 2–5%. Uzrok je prodiranje procesne tekućine iza obloge i stvaranje elektrokemijskog potencijala na spoju elektroda.

Postupak procjene na terenu: izolirajte mjerač i isperite čistom vodom. Nulirajte pretvarač (HART naredba 35 primijenjena pri nultom protoku s punom cijevi). Ako nulti pomak prelazi ±0,5% pune skale, obloga ili površina elektroda su kontaminirani. Uklonite mjerač iz linije. Pregledajte oblogu pod UV svjetlom — PTFE obloge pokazuju izbjeljivanje na oštećenim područjima. Pregledajte elektrode pomoću povećala 10× — premaz se pojavljuje kao sivi ili smeđi sloj s otporom većim od 10 kΩ izmjerenim između igle elektrode i uzemljenog referentnog mjesta. Očistite elektrode razrijeđenom limunskom kiselinom (5% otopina, namakanje 30 minuta) za mineralne naslage ili obrišite izopropanolom za naslage ugljikovodika. Ponovno provjerite otpor elektroda prema uzemljenju — mora biti ispod 1 kΩ nakon čišćenja prije ponovne ugradnje.

Zaključak i preporuke za djelovanje

Precizno elektromagnetsko mjerenje protoka s Yokogawa ADMAG AXF zahtijeva discipliniranu instalaciju i konfiguraciju. Instalirajte uzemljivačke prstenove na nevodljive cijevi i provjerite otpor uzemljenja ispod 10 Ω prije uključivanja pretvarača. Konfigurirajte detekciju prazne cijevi s pragom postavljenim na 80% minimalno očekivane vodljivosti i prekid niskog protoka na 1–2% pune skale. Koristite AXF Modbus TCP mapu registara za izravno unošenje podataka o vodljivosti i statusnom bajtu u Schneider M580 — praćenje trenda vodljivosti je najranije upozorenje na degradaciju obloge ili rizik prazne cijevi.

Izvedite in-situ provjeru nule svakih 6 mjeseci s izoliranom linijom. Nulti pomak iznad 0,5% pune skale odmah pokreće inspekciju obloge i elektroda. Dokumentirajte početne nulte pomake, očitanja vodljivosti i otpor elektroda pri puštanju u rad. Te početne vrijednosti su referenca prema kojoj se uspoređuju sva buduća mjerenja na terenu — bez njih je pomak nevidljiv dok ne postane problem u procesu.
