Comment les variateurs de fréquence injectent du bruit dans les boucles analogiques

Les variateurs de fréquence commutent la tension du bus CC entre 2 et 16 kHz en utilisant des transistors IGBT. Chaque événement de commutation injecte un courant haute fréquence dans les câbles d'alimentation et l'environnement électromagnétique environnant. Quatre mécanismes de couplage transfèrent cette énergie dans les boucles d'instruments adjacentes.

Premièrement, le couplage capacitif transfère la tension haute fréquence des câbles d'alimentation vers les câbles d'instruments partageant le même chemin de câbles. Une séparation de 300 mm réduit le couplage capacitif d'environ 20 dB. Deuxièmement, le couplage inductif se produit lorsque de longues courses parallèles de câbles forment une géométrie semblable à un transformateur. Troisièmement, le couplage par impédance commune se produit lorsque les blindages des câbles d'instruments partagent un point de terre avec le châssis du variateur. Quatrièmement, l'émission conduite se propage à travers les chemins de câbles partagés et corrompt les alimentations d'instruments 24 VCC.

Les variateurs ABB ACS880 produisent des fréquences de commutation comprises entre 4 et 16 kHz. L'unité de commande de variateur ABB NDCU-11C est représentative de l'architecture de la plateforme de variateurs ABB utilisée dans les installations de la série ACS880. Les variateurs Schneider Altivar 630 sont réglés par défaut à 2,5 kHz avec des harmoniques s'étendant jusqu'à 100 kHz. Les deux sont conformes à la catégorie C2 de la norme IEC 61800-3. Cependant, la conformité C2 n'élimine pas les interférences dans les boucles analogiques — les instruments avec des résistances de charge HART de 250 Ω agissent comme des antennes pour les fréquences inférieures à la limite C2.

Procédure de diagnostic sur le terrain en six étapes

Vérifiez que la commutation du variateur est bien la source réelle du bruit avant d'appliquer des corrections.

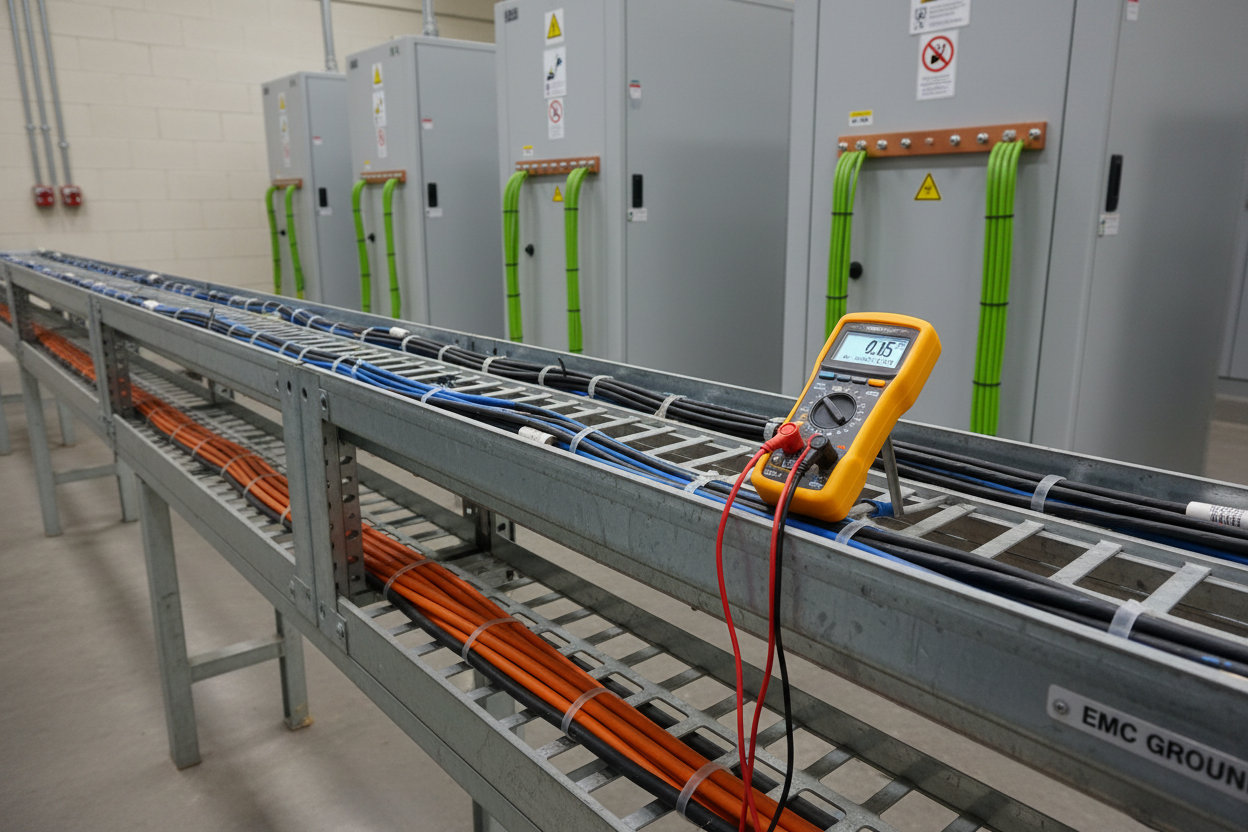

  • Étape 1 : Mesurez la boucle suspecte avec un Fluke 289 en mode milliampères AC. Les boucles HART normales montrent moins de 0,02 mA de ripple AC. Des lectures supérieures à 0,05 mA indiquent une interférence externe.
  • Étape 2 : Arrêtez temporairement le variateur le plus proche tout en surveillant le courant de la boucle. Si le ripple AC diminue immédiatement, le variateur est la source confirmée.
  • Étape 3 : Parcourez le câble d'instrument de l'appareil de terrain jusqu'à l'armoire de répartition. Notez toutes les courses parallèles situées à moins de 300 mm des câbles d'alimentation du variateur sur plus d'1 mètre.
  • Étape 4 : Vérifiez la mise à la terre du blindage. Le blindage du câble doit être connecté à la terre à une seule extrémité — côté armoire de répartition. Mesurez la résistance du blindage avec un Megger à 500 VCC. Des valeurs inférieures à 1 MΩ à l'extrémité terrain confirment une boucle de terre double qui amplifie les interférences.
  • Étape 5 : Inspectez la terminaison du blindage du câble moteur au niveau du châssis ACS880 ou Altivar 630. Utilisez une pince EMC à 360 degrés, pas un fil en queue de cochon. La mise à la terre par fil en queue de cochon ajoute 5 à 10 nH d'inductance et dégrade la protection contre les hautes fréquences de 15 à 20 dB.
  • Étape 6 : Confirmez que le filtre EMC intégré du variateur est actif. Sur ACS880, vérifiez le statut du filtre dans le groupe de paramètres 95, paramètre 95.02. Sur les systèmes d'alimentation IT, les condensateurs de filtre sont parfois déconnectés pour éviter les déclenchements de défaut à la terre — laissant le variateur sans suppression des émissions conduites.

Techniques de suppression et paramètres EMC de l'Altivar 630

Appliquez les corrections du coût le plus bas à la perturbation la plus élevée. Premièrement, installez une self à noyau fendu en mode commun avec une impédance de 100 µH à 10 kHz sur le câble d'instrument. Cela réduit le bruit en mode commun de 30 dB et prend moins de 15 minutes par boucle. Deuxièmement, réacheminez les câbles d'instruments à au moins 300 mm des câbles d'alimentation du variateur. Croisez les câbles d'alimentation et de signal à 90 degrés lorsqu'ils doivent se croiser.

Troisièmement, ajoutez un réacteur de ligne à 3 % d'impédance à l'entrée de l'ACS880. Cela réduit les courants harmoniques cinquième et septième de 50 à 70 % et protège la charge du neutre du transformateur. Schneider recommande le module de mitigation d'harmoniques VW3A4552 pour les variateurs Altivar 630 de plus de 75 kW.

Sur l'Altivar 630, naviguez dans le logiciel SoMove et réglez le paramètre de mode de contrôle MAC sur SVC V (contrôle vectoriel sans capteur). Cela réduit le ripple de courant et diminue les émissions harmoniques d'environ 12 % par rapport au contrôle scalaire V/f. De plus, réduisez la fréquence de commutation paramètre SFr de 4 kHz à 2 kHz sur les applications de pompe à vitesse fixe. Le chauffage du moteur augmente de 1 à 3 °C — vérifiez que cela reste dans les limites thermiques de classe F. Pour les courses de câble dépassant 50 m entre le variateur et le moteur, activez le filtre dV/dt paramètre dVFt. Cela limite la vitesse de montée de tension à 500 V/µs et élimine les transitoires d'onde réfléchie qui se couplent dans les câbles d'instruments adjacents.

Conclusion et conseils d'action

Les interférences harmoniques des variateurs sur les boucles 4–20 mA sont prévisibles et résolubles. Commencez par le diagnostic sur le terrain en six étapes avant d'investir dans du matériel. Dans la plupart des cas, une mise à la terre correcte du blindage et une self en mode commun en ferrite résolvent l'interférence en moins d'une heure. Pour les environnements denses en variateurs avec des boucles SIS, investissez dans la séparation des chemins de câbles dès la phase de conception — la correction après installation coûte dix fois plus cher. Vérifiez toujours le statut du filtre EMC ACS880 dans le paramètre 95.02 et la fréquence de commutation Altivar 630 avant la mise en service de tout variateur adjacent aux boucles d'instruments.
