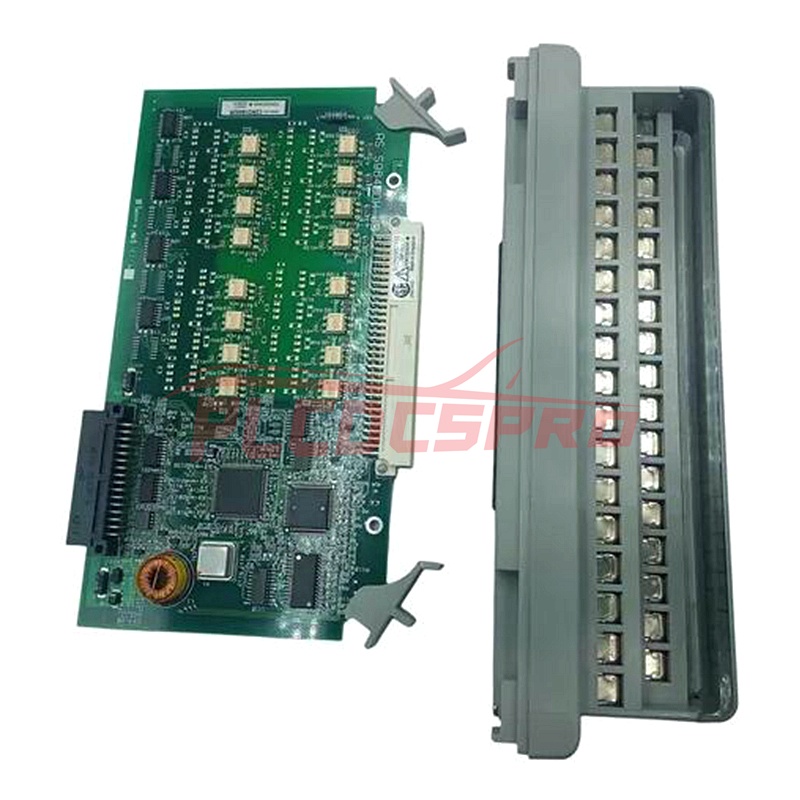

Das Yokogawa ADM51C-2, auch als digitales/Kontakt-I/O-Modul ADM51C-2 katalogisiert, dient als spezielle Hardwarekomponente zur Verarbeitung diskreter Signale innerhalb der DCS-Architekturen Yokogawa CENTUM CS, CENTUM CS 3000 und CENTUM VP. Das Modul ermöglicht die Verarbeitung isolierter digitaler Ausgänge, die Anbindung von Kontaktsignalen, die Impulserzeugung und die Steuerung von Feldgeräten.
Hardwarespezifikationen
Parameter
Spezifikation
Modell
ADM51C-2
Marke
Yokogawa Electric Corporation
Herkunft
Japan
Gewicht
0,1 kg
Abmessungen
2,5 cm x 22,9 cm x 7,6 cm
Betriebstemperatur
0 °C bis 50 °C
Leistungsaufnahme
<= 600 mA bei 5,0 VDC
Produkttyp
Digitalausgangs-/Kontaktmodul
Systemkompatibilität
CENTUM CS, CENTUM CS 3000, CENTUM VP DCS
Anzahl der I/O-Punkte
16 Punkte
Ausgangstyp
Transistorkontakt-/Open-Collector-Ausgang
Maximale Kontaktbelastbarkeit
30 VDC, <= 100 mA
Impulsbreitenbereich
0,1 bis 7.200 Sekunden, konfigurierbar
Auflösung der Impulsbreite
20 ms
Isolationsmethode
Galvanische Isolation jedes einzelnen Punkts
Prüfspannung
500 VAC
Montage
I/O-Modulträger/Feldsteuereinheits-Subrack
Signalanschluss
Frontstecker, M4-Klemmenblöcke, Kabelkonfektionen der KS-Serie
Eigenschaften der DCS-Signalisolierung und -steuerung
Das ADM51C-2 nutzt die Designprinzipien von Yokogawa für die Prozess-I/O-Verarbeitung diskreter Signale. Die Isolation einzelner Kanäle trennt die elektrischen Bedingungen auf der Feldseite von benachbarten Punkten und der Rückwandplatine des Leitsystems. Das Modul unterstützt die Ausgabe von EIN/AUS-Statussignalen, Einzelimpulsausgabe, Pulsweitenmodulation sowie zeitproportionale EIN/AUS-Steuerungsmodi.
Das Modul verfügt über eine Isolation zwischen den Kanälen, um Signalstörungen während diskreter Schaltvorgänge zu reduzieren. Der Halte-/Rücksetzmechanismus unterstützt den Online-Austausch des Moduls, indem er während Wartungsarbeiten ein definiertes Ausgangsverhalten aufrechterhält.
Häufig gestellte Fragen
F: Unterstützt das ADM51C-2 den Betrieb isolierter diskreter Ausgänge? A: Ja. Das Modul bietet eine galvanische Isolation für jeden einzelnen Punkt der diskreten Ausgangskanäle, um Feldsignale zu trennen und elektrische Störungen zu reduzieren.
F: Welche Impulsfunktionen sind beim ADM51C-2 verfügbar? A: Das Modul unterstützt konfigurierbare Impulsausgabefunktionen einschließlich Einzelimpuls, Pulsweitenmodulation und zeitproportionaler EIN/AUS-Steuerung.
F: Kann das ADM51C-2 ausgetauscht werden, während das DCS online bleibt? A: Das Modul verfügt über einen Halte-/Rücksetzmechanismus, der während des Online-Austauschs des Moduls ein kontrolliertes Signalverhalten aufrechterhalten soll.
Richtlinien für die Installation vor Ort
Installieren Sie das ADM51C-2 im vorgesehenen Yokogawa-I/O-Modulträger oder im Subrack der Feldsteuereinheit.
Überprüfen Sie die Ausrichtung der Stecker und die Klemmenbelegung, bevor Sie die Feldverdrahtung anschließen.
Trennen Sie Signalleitungen mit niedrigem Pegel von Hochspannungsstromkabeln, um die Einkopplung elektrischer Störungen zu minimieren.
Schließen Sie Kabelschirme gemäß der Erdungsnorm des Standorts an und vermeiden Sie mehrere Erdungspunkte an Signalabschirmungen.
Stellen Sie sicher, dass die Spannungs- und Stromanforderungen der Feldgeräte innerhalb der angegebenen Kontaktbelastbarkeit des Ausgangs liegen.
Überprüfen Sie vor dem Systemstart den korrekten Sitz auf der Rückwandplatine und die Verriegelungsmechanismen des Moduls.
Überprüfen Sie die Zustände der diskreten Ausgänge nach der Installation über die Wartungs- und Diagnosefunktionen des DCS.
