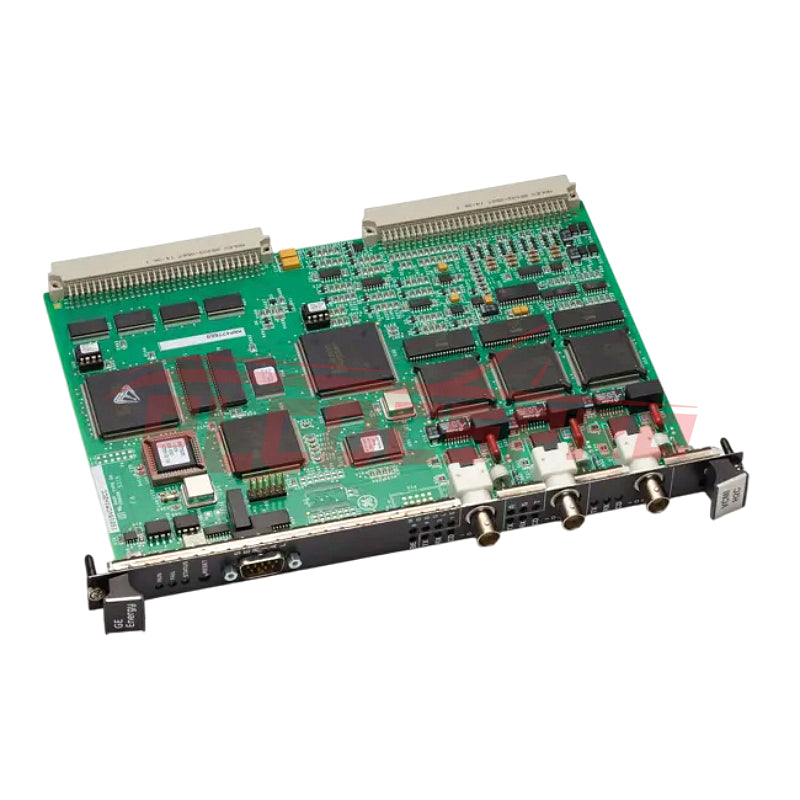

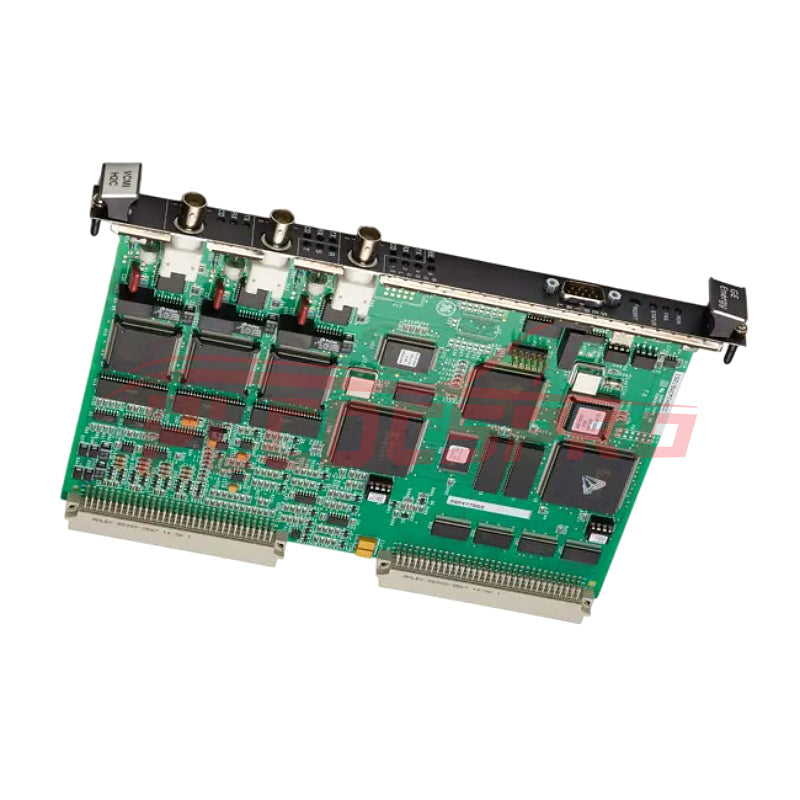

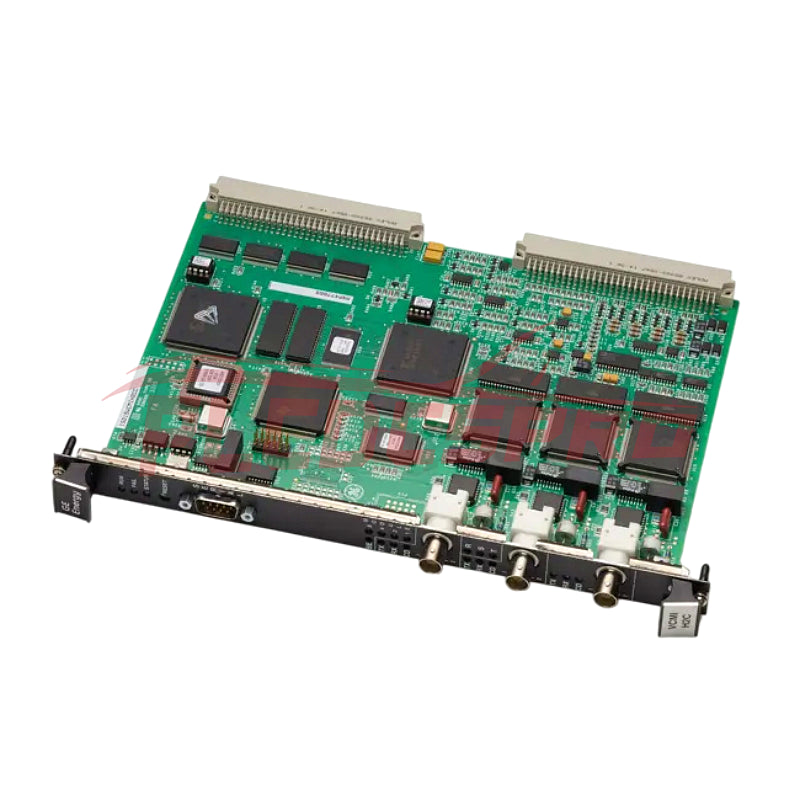

Die GE IS215VCMIH2C (und die Revision IS215VCMIH2CC) ist eine für Turbinensteuerungssysteme Speedtronic Mark VI gefertigte 6U-VME-Bus-Master-Controllerplatine. Sie dient als Master-Bus-Controller für Steuerungs- und entfernte E/A-Racks und verwaltet die deterministische Hochgeschwindigkeitsverteilung von IONet-Daten über die Kanäle R, S und T.
Technische Daten
Formfaktor: Standardmäßige 6U-VMEbus-Karte (233,35 mm x 160 mm)
Busarchitektur: 32-Bit-VMEbus-Master-Controller
Stromversorgungsanforderung: +5 VDC über die VME-Backplane (< 15 W Leistungsaufnahme)
IONet-Anschlüsse: 3 optische/koaxiale IONet-Kanäle für die Redundanz R, S und T
Ausführung der Zykluszeit: 10-ms-Zykluszeit des Regelkreises
Betriebstemperatur: 0 °C bis +60 °C
Wichtige Merkmale und Anwendungen
Die VCMI-Karte fungiert innerhalb der Mark-VI-Steuerungsarchitekturen als zentrale Kommunikationsschnittstelle:
Verwaltung der Board-IDs: Scannt und identifiziert alle elektronischen Platinen und Klemmenplatinen, die im VME-Rahmen verbunden sind.
Dreifache modulare Redundanz (TMR): Synchronisiert die Datenkommunikation über die isolierten Kanäle R, S und T, um die Integrität der Abstimmung zu gewährleisten.
Dual-Port-Speicherschnittstelle: Ermöglicht Echtzeitübertragungen über den Dual-Port-Speicher zwischen Controller-Prozessoren und Feld-E/A-Modulen.
Installationsanleitung
ESD-Schutzmaßnahmen: Tragen Sie beim Umgang mit der VME-Leiterplatte ein Antistatik-Armband.
Einsetzen in das Rack: Richten Sie die Kartenführungen in Slot 1 des 6U-VME-Rahmens aus und drücken Sie die Karte fest hinein, damit die Backplane-Anschlüsse einrasten.
Befestigungsschrauben: Ziehen Sie die oberen und unteren Rändelschrauben an der Frontplatte fest, um die Platine zu sichern.
Verkabelung: Schließen Sie die IONet-Kommunikationskabel an die vorgesehenen Frontanschlüsse R, S und T an.
Auswahltipps
Platzierung im Rack: Die VCMI muss sich immer in Slot 1 des VME-Racks befinden, um als Bus-Master zu fungieren.
Abgleich der Revision: Prüfen Sie, ob Ihr System koaxiale oder glasfaserbasierte IONet-Frontschnittstellen benötigt (Serie H2C gegenüber Serie H1A).
Häufig gestellte Fragen (FAQ)
F: Welche Hauptaufgabe hat die IS215VCMIH2C-Platine? A: Sie fungiert als VME-Bus-Master-Controller und koordiniert die interne Backplane-Kommunikation sowie den externen IONet-Netzwerkverkehr.
F: Kann sich die VCMI-Platine in einem beliebigen Slot innerhalb des VME-Gehäuses befinden? A: Nein, sie ist speziell für den Betrieb in Slot 1 der Backplane des Steuerungs- und E/A-Racks ausgelegt.
